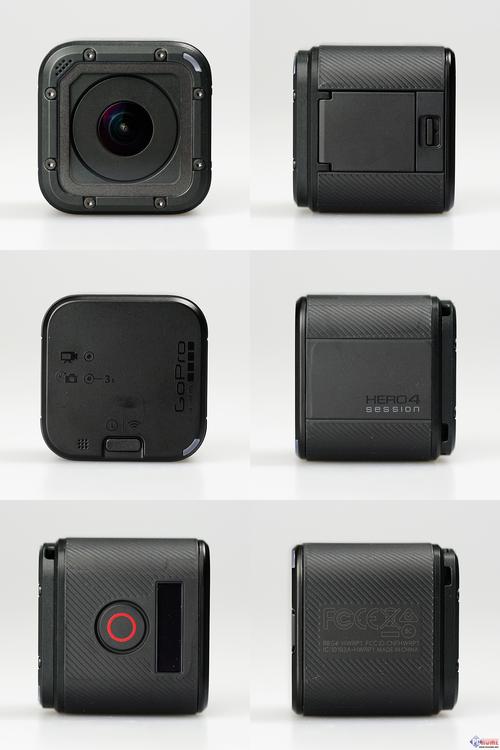

GoPro Hero 4拆机后，内部结构有何秘密？

【极其重要的警告】

在开始之前,我必须以最严肃的语气强调：拆解 GoPro Hero 4 是一项高风险操作，强烈不推荐普通用户尝试。

1. 保修立即失效：一旦拆开，你的 GoPro 将永久失去官方保修资格。
2. 极易损坏：Hero 4 的内部结构非常紧凑，使用了大量的特殊螺丝（如十字、五角梅花、三翼等）、排线、脆弱的塑料卡扣和热熔胶，任何一步操作失误，都可能导致：
   • 螺丝拧花或滑丝：导致无法重新安装。
   • 排线拉断或插头损坏：这是最常见的损坏，会导致屏幕失灵、无法开机、特定功能失效等严重问题。
   • 塑料卡扣断裂：外壳无法扣紧，防水性能彻底丧失。
   • 电池损坏：操作不当可能导致电池短路或鼓包。
   • 主板短路：金属工具的使用不当可能造成主板上的元件短路。
3. 失去防水性能：即使你完美地装回去，内部重新组装的防水胶圈和密封性也无法保证，再次下水存在极大风险。

如果你已经了解了所有风险，并且是为了维修（如更换屏幕、电池）等不可替代的原因，请务必仔细阅读以下步骤和注意事项。

拆机准备工作

必备工具

你不可能用普通螺丝刀就搞定,以下是精确的工具清单：

1. 螺丝刀套装：
   • PH000 十字螺丝刀：用于拆下外壳和主板上的大部分小螺丝。
   • 五角梅花螺丝刀：用于固定镜头模组的特殊螺丝。
   • 三翼/Torx T5/T6 螺丝刀：部分型号可能用到，但 Hero 4 主要是五角和十字。
   • 推荐：购买一套包含这些批头的精密螺丝刀套装，最好带有磁性功能，方便吸附小螺丝。
2. 撬棒/塑料卡片：用于撬开塑料卡扣和分离粘合的部件。强烈建议使用塑料撬棒，避免使用金属工具划伤外壳或损坏元件。
3. 镊子：用于夹取小螺丝、移动排线等。
4. 热风枪或吹风机：用于软化外壳边缘和电池上的热熔胶。注意温度控制，避免过高温度损坏塑料或电池。
5. 吸盘：用于吸附屏幕，方便从框架上取下。
6. 工作台和良好的照明：提供一个干净、明亮、有序的工作环境。
7. 容器：用于分类存放拆下来的螺丝和部件，防止混淆。

操作环境

• 在一个干净、无尘、光线充足的地方进行。
• 准备好一个容器,将拆下来的螺丝和零件分门别类放好，并记下它们的位置。

GoPro Hero 4 拆解步骤 (以 Hero 4 Silver 为例，Black 基本类似)

核心原则：从外到内，循序渐进。

第一步：拆下后盖

1. 找到后盖上的 十字螺丝，通常有 2-4 颗，用 PH000 螺丝刀拧下。
2. 使用 撬棒，从后盖边缘的缝隙处轻轻插入，小心地撬开卡扣，GoPro 的卡扣设计比较紧，需要耐心和技巧，避免用力过猛导致卡扣断裂。
3. 完全分离后盖,你会看到内部的电池、主板和排线。

第二步：断开电池连接

1. 电池上通常也粘有热熔胶,用热风枪或吹风机 低档位 远距离吹一下电池边缘，软化热熔胶。
2. 用撬棒小心地将电池从主板上 轻轻撬起，电池排线非常脆弱，不要直接拉扯排线。
3. 断开电池与主板的连接器。

第三步：断开屏幕排线

1. 在主板靠近屏幕的位置,你会看到连接屏幕的排线，排线通常有一个 小塑料卡扣，需要用指甲或撬棒 向上或向侧边拨开 才能解锁。
2. 解锁后,用镊子 垂直向上拔出 排线，千万不要左右或斜向拔动。

第四步：断开主板与其他部件的连接

主板通过几根排线与其他部件连接,例如按键板、USB-C 接口板等，用同样的方法，找到并解锁这些排线的卡扣，然后垂直拔出。

第五步：拆下主板

1. 主板被几颗十字螺丝固定着,拧下这些螺丝。
2. 小心地拿起主板,注意不要刮到下面的镜头模组。

第六步：拆下镜头模组 (最困难的一步)

1. 这是整个拆解过程中最棘手的部分,镜头模组被一个 五角梅花螺丝 固定在主板上。
2. 你需要一个 合适的五角梅花螺丝刀，拧下这颗螺丝。
3. 拧下螺丝后,镜头模组通常还和外壳框架粘得很紧。再次使用热风枪，对着镜头模组与外壳的接缝处均匀加热，软化粘合胶。
4. 用 吸盘 吸住镜头玻璃，同时用撬棒从侧面辅助，非常小心地、均匀地用力，将镜头模组从框架上“吸”下来。这个过程极易损坏镜头模组或框架，请务必万分小心。

第七步：分离前盖

1. 只剩下前盖和框架了,它们之间同样有卡扣和少量胶水。
2. 用撬棒沿着边缘小心地撬开,分离前盖。

重新组装 (装机)注意事项

装机是拆解的逆过程,但难度和风险更高。

1. 清洁检查：在安装前，用无水酒精和棉签清洁所有接触面上的旧胶和灰尘。
2. 更换防水胶圈：强烈建议 在重新组装前，更换一套全新的防水胶圈，旧的胶圈已经失去弹性，无法保证防水性能，这套胶圈在网上可以轻松买到，价格不贵。
3. 排线安装：安装排线时，确保插头完全插入，然后听到“咔哒”声，再锁紧卡扣，排线的方向和位置必须和拆下时完全一致。
4. 螺丝扭矩：拧螺丝时，用 “指尖力量” 即可，感觉到螺丝紧固就停止，过度拧紧会滑丝或损坏塑料螺丝孔。
5. 热熔胶：如果需要重新粘合电池或镜头模组，请使用 低熔点的热熔胶，并控制好加热温度和时间，避免损坏元件。
6. 最后测试：在完全扣紧所有外壳之前，先不要装后盖，连接好电池和屏幕，开机测试所有功能（屏幕显示、按键响应、是否能被电脑识别等）是否正常，确认无误后，再装上后盖。

总结与替代方案

除非你是经验丰富的电子维修爱好者,并且手头有备用零件，否则拆解 GoPro Hero 4 的成功率并不高。

如果你遇到的问题是：

• 屏幕碎了/不显示：可以考虑购买屏幕总成进行更换，网上有很多教程，但风险依然存在。
• 无法开机/电池问题：更换相对简单，主要是拆后盖和电池。
• 镜头进水/起雾：这种情况通常无法通过拆解解决，需要更换整个镜头模组，成本很高。

对于绝大多数用户，最安全、最省心的方案是：

1. 联系官方售后：虽然可能过保，但可以咨询付费维修。
2. 寻找第三方专业维修店：他们有专业的工具和经验，维修成功率和安全性更高。
3. 考虑升级：Hero 4 的性能和画质在今天已经落后，如果维修成本过高，不如考虑将旧的作为备用或出售，直接购买一台新的或更新的 GoPro。

请务必将你的设备安全和人身安全放在第一位,谨慎操作。
