Inspiron M5110拆机步骤是怎样的？

⚠️ 重要警告与注意事项

1. 断开所有电源： 拆机前，请务必拔掉电源适配器，并取下笔记本电池，如果电池是内置的（M5110 通常是内置的），请确保电源线已拔掉，并长按电源按钮约 15-30 秒，以释放主板上的残余电量。
2. 防静电： 人体静电可能会损坏精密的电子元件，请在干燥、清洁的环境中进行操作，并佩戴防静电手环，或者经常触摸金属物体（如未上漆的电脑机箱）来释放静电。
3. 准备工具： 准备好合适的工具，主要是塑料撬棒和十字螺丝刀，避免使用金属工具，以免划伤外壳或损坏卡扣。
4. 耐心细致： 拆机过程需要耐心，不要使用蛮力，仔细观察卡扣和连接器的位置，避免暴力拆卸导致部件损坏。
5. 记录与拍照： 在拆卸过程中，特别是拔下排线和卸下螺丝时，强烈建议拍照或做记录，这能帮助你记住每个部件的位置和连接方式，方便后续安装。
6. 保修失效： 拆机会导致你的笔记本电脑官方保修失效，请自行承担风险。

📋 所需工具

• 十字螺丝刀 (PH0 或 PH1 规格的小型螺丝刀)
• 塑料撬棒 (非常重要，用于撬开外壳和分离排线)
• 镊子 (用于夹取小螺丝和操作排线)
• 防静电手环 (强烈推荐)

🔧 详细拆机步骤

第一步：准备工作

1. 将笔记本翻过来,背面朝上。
2. 拧下后盖的所有螺丝。注意： M5110 的螺丝长度可能不同，有些是固定外壳的，有些是固定内存硬盘的。请务必将它们分开放置并做好标记！ 通常会有 4-6 个主要的后盖螺丝。
3. 用塑料撬棒小心地从后盖边缘的缝隙插入,慢慢撬开卡扣，从不同的角开始，均匀用力，直到整个后盖与机身分离。

第二步：移除后盖和内部组件

1. 移除电池：


   （图片来源网络，侵删）
   • 后盖取下后,你会看到内置的电池，它通常有几根连接线插在主板上。
   • 先用镊子拔掉电池的排线插头（注意插头上的小卡扣，向上或向外轻轻拨开即可拔下）。
   • 然后拧下固定电池的螺丝,将电池轻轻取下。

2. 移除内存条：

   • 内存条通常被一个或两个金属固定夹压着。
   • 用手向外掰开固定夹,内存条会自动弹起一个角度。
   • 捏住内存条两端,以 45 度角拔出。

3. 移除硬盘：

   • 硬盘通常被一个金属支架固定着。
   • 拔掉硬盘尾部与主板连接的数据线和电源接口。
   • 拧下固定支架的螺丝。
   • 将硬盘连同支架一起取下,或者先取下支架再取出硬盘。

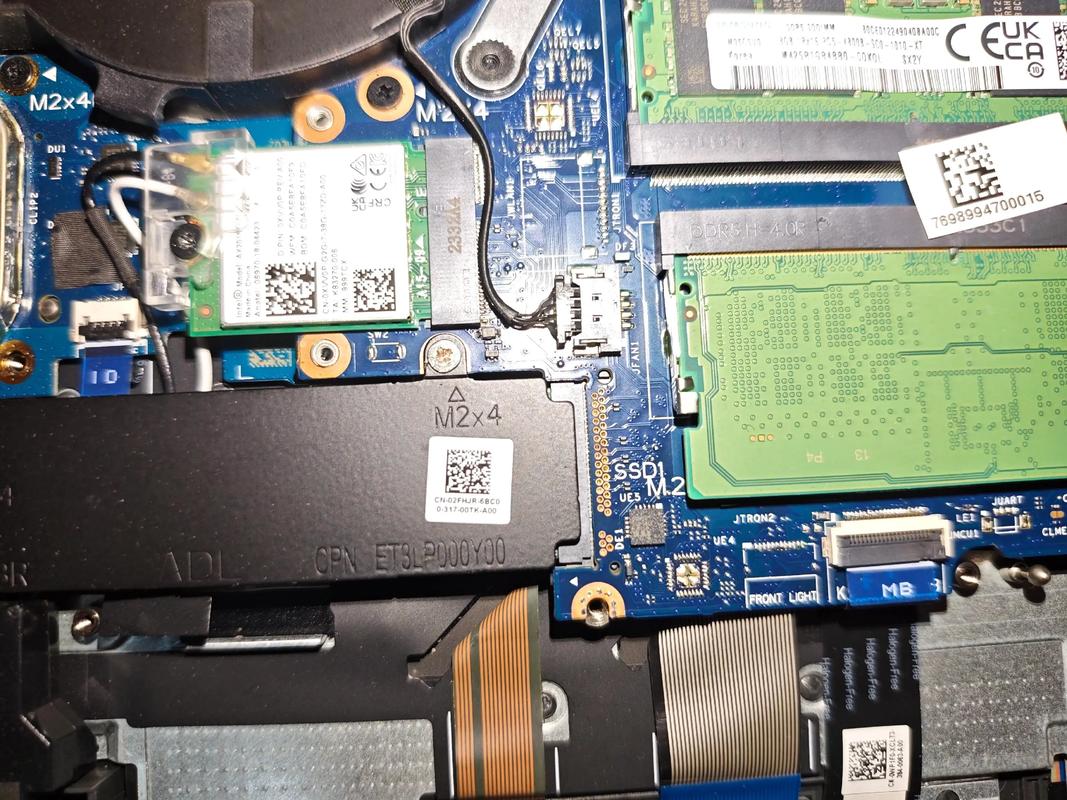

4. 移除无线网卡：

   • 无线网卡通常位于内存条附近或掌托下方。
   • 你会看到两根天线（黑色和白色），它们通过金属片或直接插在网卡上，先拔下这两根天线。
   • 然后拧下固定无线网卡的小螺丝,或者拨开它的卡扣，将其从主板的插槽中水平拔出。

第三步：断开键盘和触摸板连接 (这是最关键的一步)

要拆开整个C面（键盘面），你需要断开键盘和触摸板的连接。

1. 断开触摸板排线：

   • 在主板上找到触摸板的排线插头,它通常位于靠近掌托边缘的位置。
   • 用塑料撬棒轻轻挑起排线插头上的小卡扣,然后小心地将排线拔出。

2. 断开键盘排线：

   • 键盘排线通常是一根扁平的、非常脆弱的柔性排线，插在主板上靠近转轴或触摸板附近。
   • 操作务必极其小心！ 同样，先找到并挑起插头上的卡扣，然后水平拔出排线。千万不要垂直向上拔！

3. 断开电源按钮排线：

   在转轴附近,你还会找到一根连接电源按钮的排线，用同样的方法断开它。


   （图片来源网络，侵删）

第四步：分离C面和A面

1. 所有连接都已断开,你可以将C面（键盘面）和A面（屏幕面）分开了。
2. 从转轴处开始,用塑料撬棒小心地撬开A面和C面之间的卡扣，沿着边缘慢慢移动，确保所有卡扣都已分离。
3. 分离后,你会看到连接屏幕的排线，暂时不要拔它，现在你可以将C面完全翻过来，或者取下整个上盖组件。

第五步：断开屏幕排线并移除屏幕

1. 在转轴附近,你会找到一根连接屏幕背光和信号排线的插头，通常插在主板或一个独立的屏幕排线板上。
2. 用撬棒挑起卡扣,小心地拔下这根排线。
3. 拧下固定屏幕边框的几颗螺丝,然后就可以小心地将整个屏幕组件从笔记本上取下了。

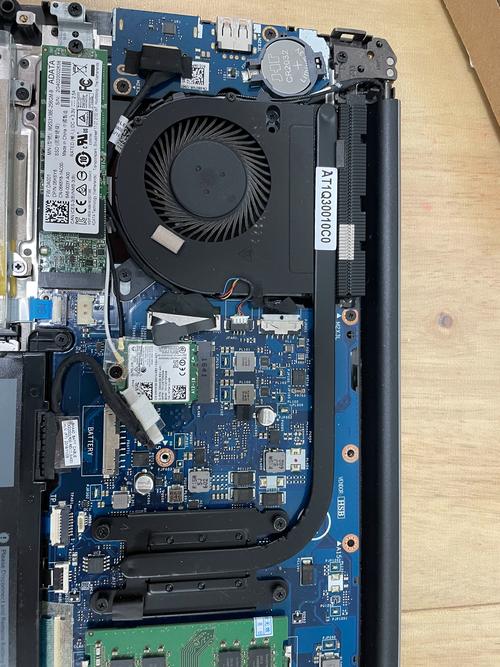

第六步：移除散热模组 (清洁/更换硅脂)

1. 你可以看到主板、CPU、显卡和散热风扇。
2. 首先拔掉散热风扇的电源线。
3. 拧下固定散热器（铜管+散热鳍片）的螺丝。注意： 螺丝通常有长短之分，请记住它们原来的位置。
4. 小心地将散热器垂直向上取下。注意： 散热器与CPU之间可能粘得比较紧，可以稍微左右晃动一下，但不要用力过猛以免损坏CPU。
5. 取下散热器后,你会看到CPU和GPU芯片上的旧硅脂，用无水酒精和高纯度棉签或镜头纸彻底清洁干净。

🔄 安装步骤 (与拆卸相反)

安装过程基本是拆卸的逆操作,但请务必注意以下几点：

1. 涂抹硅脂： 在CPU和GPU核心上涂抹一层薄而均匀的新硅脂（推荐品牌：信越7921、酷冷至尊MX-4等）。
2. 对齐散热器： 将散热器对准CPU和GPU的位置，均匀地拧上螺丝。严格按照原来的顺序和力度拧紧，否则会导致散热不均。
3. 连接所有排线： 在安装C面前，确保所有排线（键盘、触摸板、电源按钮、屏幕）都已正确插入并锁好卡扣，这是最容易出错的地方。
4. 检查螺丝： 确保所有螺丝都已拧回原位，特别是长短不一的螺丝。
5. 最后测试： 在完全合上后盖之前，可以先连接电源和显示器，开机测试一下是否能正常启动、显示和识别所有硬件，确认无误后再安装后盖。

💡 常见操作目的

• 清灰和更换硅脂： 这是拆机最常见的操作，可以有效解决笔记本因灰尘堵塞和硅脂老化导致的过热、降频问题。
• 升级内存和硬盘： M5110 通常有 2 个内存插槽，支持 DDR3 内存，并可以方便地加装或更换 2.5 英寸机械硬盘或固态硬盘。
• 更换键盘： 如果键盘损坏，可以按照上述步骤更换。
• 更换屏幕： 如果屏幕碎裂或不显示，可以更换整个屏幕总成。
• 深度清洁： 彻底清理风扇和散热鳍片内部的灰尘。

希望这份详细的指南能帮助你顺利完成拆机！祝你操作顺利！
