第一部分：拆机前的准备与注意事项

1. 断电与冷却：


   （图片来源网络，侵删）
   • 必须将路由器从电源插座上拔下。
   • 如果路由器刚刚还在运行,请等待至少 10-15 分钟，让其内部电子元件充分冷却，高温下操作不仅烫手，还可能损坏元件。

2. 工具准备：

   • 主要工具：一套精密螺丝刀（通常是 PH0#（十字） 和 PH1#（十字），E2500 主要是 PH0#），如果没有，也可以用小号的一字螺丝刀小心撬，但风险较高。
   • 辅助工具（强烈推荐）：
     • 塑料撬棒或塑料卡片：用于分离塑料卡扣，避免划伤外壳。
     • 镊子：用于夹取小螺丝或处理细节。
     • 防静电手环：虽然家用环境风险较低，但操作主板时佩戴是最佳实践，可防止静电损坏敏感芯片。
     • 容器：用于分类存放拆下的螺丝，E2500 的螺丝可能有长短或不同规格，搞混了装回去会很麻烦。

3. 环境准备：

   • 选择一个光线充足、干净整洁的桌面或工作台。
   • 铺上软布或垫子,防止螺丝或小零件滚落，也能保护桌面和路由器外壳不被刮花。

4. 心理准备：

   • 拆机有风险,操作需谨慎，请理解您可能会损坏外壳或设备，尤其是在没有经验的情况下。强烈建议在拆机前在网上搜索相关视频，多看几个做到心中有数。

第二部分：Linksys E2500 详细拆机步骤

Linksys E2500 的外壳设计采用了多片卡扣式结构，拆解的核心在于耐心地分离卡扣，而不是暴力撬开。

步骤 1：移除外接天线

• 这是最简单的一步,用手握住天线底部的金属座，逆时针旋转，直到可以将其从路由器后部的天线接口上拔下来。
• 重复此操作,移除所有两根天线。

步骤 2：拆下底部脚垫

• E2500 的底部有四个圆形的橡胶脚垫。
• 用手指或塑料撬棒小心地将脚垫边缘翘起,脚垫下面通常藏有隐藏螺丝。
• 小心地将脚垫完全揭下,并妥善放置。注意： 脚垫可能粘得很牢，不要用金属工具硬撬，以免撕破。

步骤 3：拆下所有可见螺丝

• 移除脚垫后,你会看到路由器底部和四周共有 4 颗十字螺丝，它们通常是 PH0# 规格的。
• 用合适的螺丝刀将这 4 颗螺丝全部取下，并分类放入你的容器中。

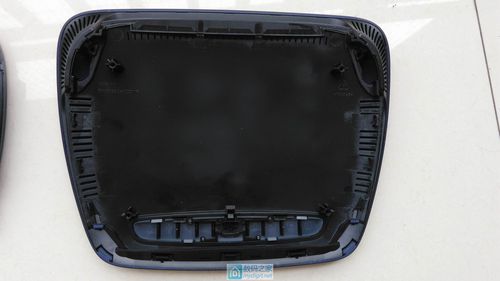

步骤 4：分离上下外壳

这是最关键也是最需要耐心的步骤。

• 将路由器翻过来,正面朝上。
• 从 边缘 开始，使用 塑料撬棒 或 塑料卡片，沿着外壳的缝隙轻轻插入。
• E2500 的外壳卡扣主要集中在四周和后部，你需要逐个、小心地按压卡扣，同时用撬棒将上下壳分离。
• 顺序建议：可以从后部（有接口的一侧）或侧面开始，然后逐步向前推进。请务必使用塑料工具，金属工具极易在塑料外壳上留下划痕或直接撬断卡扣。
• 当你感觉到大部分卡扣都已分离后,可以尝试双手轻轻掰开外壳。注意： 前部（有 Linksys Logo 和指示灯的区域）可能还有几处连接线（如电源开关、WPS 按钮的排线），需要特别注意。

步骤 5：断开内部排线（如果需要完全分离）

如果你只是想清灰或刷机,通常不需要完全分离上下壳，但如果需要取下主板，就必须断开排线。

• 在主板的边缘,你会看到连接到电源开关、WPS 按钮和状态指示灯的几根非常细小的排线。
• 不要直接拔！ 排线是通过一个小的黑色塑料卡扣固定的，你需要用指甲或镊子，先将这个卡扣向上或向旁边拨开（不同排线卡扣方向可能不同），然后才能轻轻地将排线从插槽中拔出。
• 拔出排线后,上下外壳就可以完全分开了。

步骤 6：取下主板（可选）

• 主板通常是用几颗螺丝固定在下壳上的,拧下这些螺丝，就可以将主板连同散热片一起取下。
• 你就看到了路由器的“心脏”：CPU、内存芯片、Flash 芯片（用于刷机）和无线网卡芯片。

第三部分：拆机后的常见操作

1. 清灰：

   • 使用软毛刷（如画笔）、吹气球（皮老虎）或压缩空气罐清理风扇、散热片和主板上的灰尘。
   • 注意：不要用嘴吹，以免哈气中的水分腐蚀电路。

2. 刷机（如 DD-WRT, OpenWrt）：

   • 这是最常见的拆机目的,清灰后，你需要找到主板上的 Flash 芯片（通常是 Winbond 或 Macron 品牌，上面标有 W25Qxx 或类似字样）。
   • 通过焊上 SPI Flash 编程器（如 CH341A），就可以将刷机固件写入，实现功能扩展。

3. 更换电容：

   • E2500 这一代设备如果长期高温运行，电解电容可能会老化（顶部鼓包），导致死机、重启等问题。
   • 拆机后可以检查电容状态,如有需要，可以使用电烙铁将其更换为同规格、更高耐温值（如 105°C）的新电容。

4. 重新组装**

   • 重新组装的步骤与拆机完全相反。
   • 关键点：
     • 确保所有排线都正确插入并锁好卡扣。
     • 在合上外壳前,再次检查所有螺丝是否都已取下。
     • 对准上下壳,从中间开始向四周按压，确保所有卡扣都“咔哒”一声复位。
     • 最后装回螺丝和天线。

第四部分：常见问题与解决方案

• 问题：卡扣太紧，撬不开怎么办？

  • 解决方案：别用蛮力，检查一下是不是还有螺丝没拧下来（比如藏在脚垫下），或者用热风枪（吹风机低档）稍微加热一下卡扣周围，塑料会变软，更容易分离。注意控制温度和时间，避免熔化外壳。

• 问题：撬棒把外壳划花了怎么办？

  • 解决方案：下次务必使用塑料撬棒或卡片，如果已经划花，可以用细砂纸（高目数）轻轻打磨，然后用塑料外壳修复膏进行填补和抛光。

• 问题：排线断了/卡扣断了怎么办？

  • 解决方案：如果只是卡扣断了，通常不影响功能，外壳依然能通过其他卡扣固定，如果排线断了，修复非常困难，基本等于报废，所以操作排线时一定要万分小心。

希望这份详细的指南能帮助您成功拆解您的 Linksys E2500！祝您玩机愉快！
