dell vostro23拆机

⚠️ 重要提示：开始之前

1. 失去保修：自行拆机会导致您的电脑失去官方保修资格，请确保您了解并接受这一点。
2. 安全第一：
   • 断电：务必在完全断开电源的情况下进行操作。
   • 防静电：人体静电可能损坏精密的电子元件，请佩戴防静电手环，或在触摸金属部件前先触摸一下金属水管等接地物体释放静电。
   • 耐心细心：一体机的内部结构紧凑，有很多排线和卡扣，请务必轻柔操作，避免使用蛮力，以免损坏塑料卡扣或排线。
3. 记录过程：强烈建议在拆解过程中，用手机拍照或录像，记录每一步的连接方式，以便在安装时能顺利还原。

第一步：准备工作

• 工具：
  • 塑料撬棒/薄片：首选，可以避免刮伤外壳，如果没有，可以用薄塑料卡片（如会员卡）代替，但容易损坏。
  • 小型十字螺丝刀：用于拆卸螺丝。
  • 防静电手环（可选但推荐）。
  • 一个干净、宽敞、光线充足的工作台面。
• 操作环境：
  • 将电脑正面朝下,放置在柔软的布或毛巾上，以防止刮伤屏幕和外壳。
  • 确保所有电源线和外设都已断开。

第二步：拆卸过程（以 Vostro 23 5000/7000 系列为例，具体型号可能略有差异）

移除支架和后盖

1. 移除支架：


   （图片来源网络，侵删）
   • Vostro 23 通常配备一个可调节的金属支架，您需要先将其取下。
   • 在支架与机身的连接处,通常会有一个或两个小塑料盖，用撬棒将其撬开。
   • 露出内部的十字螺丝后,用螺丝刀将其拧下。
   • 支架应该可以轻松地从机身上取下。

2. 拆卸后盖：

   • 这是拆机的关键步骤,也是最需要耐心的地方。
   • 从底部开始：将电脑翻转过来，让屏幕朝下，从电脑的底部边缘开始，用塑料撬棒小心地插入后盖和前框之间的缝隙。
   • 缓慢移动：沿着缝隙，从底部向两侧、再向上移动撬棒，逐一解开塑料卡扣，一体机的外壳卡扣非常多，请务必均匀用力，避免在某个地方用力过猛导致卡扣断裂。
   • 处理连接线：当您撬开大部分卡扣后，后盖可能仍然通过一根或几根天线线缆与主板连接，轻轻地将后盖抬起，找到这些连接头（通常是白色的塑料接头），用手捏住卡扣，然后垂直向上拔出。切勿直接拉扯线缆！
   • 完全分离所有连接线后,后盖就可以完全取下来了。

断开内部连接并移除组件

取下后盖后,您会看到电脑的内部结构，包括主板、硬盘、内存、无线网卡等。

1. 断开所有排线和连接器：

   • 在进行任何操作前,首先识别并断开所有连接到主板的排线，这包括：
     • 摄像头排线：通常位于屏幕顶部。
     • 无线天线线缆：通常有两根，连接到无线网卡上。
     • 触摸板排线：如果有的话。
     • 电源按钮连接线。
     • 屏幕排线：这是最重要也是最脆弱的连接之一，非常宽且扁平，请务必小心拔插。
   • 拔插方法：对于小的排线，捏住连接头垂直拔出，对于屏幕排线等宽排线，先向上或向外翻开连接头上的黑色/白色塑料卡扣，然后才能拔出排线，插回时，确保排线完全插入，然后压下卡扣，听到“咔”的一声表示已锁紧。

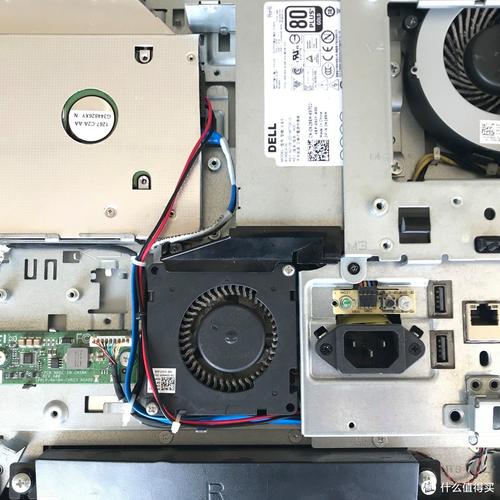

2. 移除后盖风扇：


   （图片来源网络，侵删）

   风扇通常被几颗螺丝固定在机壳上,拧下这些螺丝，然后断开风扇的电源线，即可将其取下。

3. 移除内存条：

   内存条通常由两端的卡扣固定,向外拨开两端的卡扣，内存条会自动弹起一个角度，然后即可将其拔出。

4. 移除无线网卡：


   （图片来源网络，侵删）
   • 无线网卡通常用一颗小螺丝固定在PCIe插槽上,拧下螺丝，无线网卡即可从插槽中拔出。
   • 记住拔掉连接在无线网卡上的两根天线线缆。

5. 移除硬盘/固态硬盘：

   • Vostro 23 可能使用2.5英寸机械硬盘或M.2固态硬盘。
   • 对于2.5英寸硬盘：它通常被一个金属支架固定，拧下固定支架的螺丝，然后连同硬盘一起取出。
   • 对于M.2 SSD：它通常被一颗小螺丝固定在主板上，拧下这颗螺丝，SSD会自动从插槽中弹出一个角度，然后即可拔出。

6. 移除主板：

   • 这是最复杂的步骤,主板通常被多个螺丝固定在机框上。
   • 拍照记录：在拧下任何螺丝之前，务必拍照记录下每个螺丝的位置，因为不同长度的螺丝用于固定不同的部件，装错可能会导致主板损坏。
   • 拧下所有固定螺丝：仔细检查并拧下固定主板的螺丝。
   • 断开剩余连接：确保所有连接到主板的线缆都已断开。
   • 小心取出：轻轻晃动并向上提起主板，将其从机框中取出。

第三步：安装与还原

安装过程与拆卸过程完全相反,请按照您之前拍摄的照片和视频，一步步将所有部件还原。

1. 安装主板：对准位置，轻轻放回，并拧上所有螺丝。
2. 安装硬盘/SSD：按照原来的方式固定好。
3. 安装无线网卡和内存条：确保它们完全插入插槽并锁紧卡扣。
4. 连接所有排线：这是最容易出错的地方，请务必确保每根排线都插在正确的位置，并且插紧、锁好卡扣，特别是屏幕排线，一旦插错或插反，屏幕将无法显示。
5. 安装后盖：对齐边缘，均匀用力按压，直到所有卡扣都“咔哒”一声复位。
6. 安装支架：拧回固定螺丝。

常见问题与解决

• 问题：后盖撬不开，感觉卡扣很紧。
  • 解决：不要在一个地方使劲，换一个位置，从已经撬开的地方继续向未撬开的地方推进，使用塑料撬棒，并确保它插入足够深。
• 问题：拔排线时把卡扣弄断了。
  • 解决：非常小心，如果只是轻微断裂，可能还能使用，如果完全断裂，排线可能无法固定，需要用胶带等临时固定，并考虑更换连接器或寻求专业帮助。
• 问题：拆开后无法开机。
  • 解决：最常见的原因是排线没有插好或插错，请对照照片，仔细检查所有排线，特别是屏幕排线和电源按钮排线。
• 问题：屏幕不亮或显示异常。
  • 解决：几乎可以肯定是屏幕排线的问题，请重新插拔屏幕排线，确保其完全插入且卡扣锁紧。

希望这份详细的指南能帮助您成功完成 Dell Vostro 23 的拆机工作，祝您好运！
