OptiPlex 7040MT 拆机步骤和注意事项有哪些？

重要提示：拆机前必读

1. 安全第一：拔掉电源线！并断开所有外接设备（显示器、键盘、鼠标等）。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属机箱或佩戴防静电手环。
3. 记录：在拆卸数据线或接口时，可以用手机拍照记录，方便后续安装。
4. 工具：通常只需要一把十字螺丝刀，有些型号可能需要 Phillips #0 或 #1 的螺丝刀。
5. 保修：自行拆机会使您的电脑保修失效，请确保您了解这一点。

第一步：准备工作与外部拆解

1. 将电脑放置在合适的工作台：确保光线充足，工作台面平整宽敞。
2. 拔掉所有线缆：包括电源线、显示器线、USB 线、网线等。
3. 打开机箱侧板：
   • 将机箱背面朝向您。
   • 找到机箱右侧板（当您面对正面时，是您的左手边）的尾部，通常有一个塑料或金属的滑块或卡扣。
   • 将这个滑块向上或向后拨动,以解除侧板的锁定。
   • 将侧板向后方滑动，即可将其取下。

第二步：内部组件概览与核心硬件拆卸

打开侧板后,您会看到内部结构，7040 MT 的主要组件（电源、硬盘、内存、主板）都很容易访问。

卸载侧盖板风扇

• 您会看到一个从机箱后部延伸到前面的大风扇,用于为整个机箱散热。

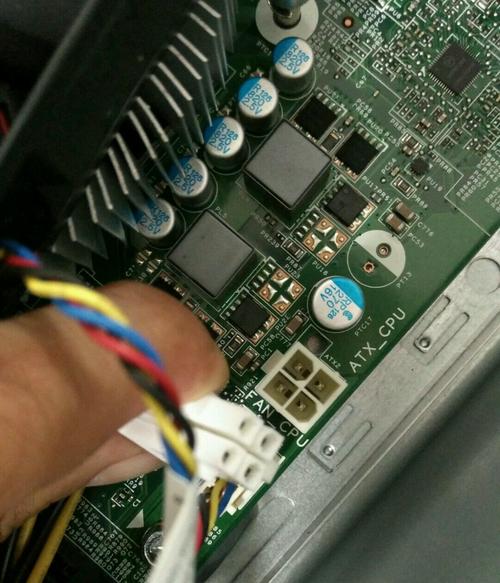

• 找到连接到风扇的电源线（通常是一个小 4 针或 3 针接口），将其从主板上的 SYS_FAN 或 FAN1 等接口上拔下。
• 拧下固定风扇框架的几颗螺丝（通常是 2-4 颗），即可将整个风扇组件取下，取下风扇可以为您后续操作提供更大的空间。

拆卸内存条

• 内存条位于主板的右下角,有两个插槽。
• 您会看到内存条两端各有一个卡扣。
• 用力向外掰开这两个卡扣,内存条会自动弹起一个角度。
• 捏住内存条的上边缘,以约 30-45 度角将其拔出。

拆卸硬盘

• 7040 MT 通常支持 3.5 英寸台式机硬盘和 2.5 英寸固态硬盘/笔记本硬盘。
• 5英寸硬盘：
  • 硬盘被一个金属笼子固定着,拧下固定笼子的螺丝（通常在笼子两侧或底部）。
  • 拔掉硬盘的数据线和电源线（SATA 数据线和 SATA 电源线）。
  • 将整个硬盘笼子连同硬盘一起向前推出。
• 5英寸硬盘/SSD：
  • 它们通常安装在硬盘笼子的侧面或某个支架上。
  • 拧下固定螺丝,拔掉数据线，然后直接取出即可。

拆卸显卡 (如果独立显卡)

• 大多数 7040 MT 是集成显卡，但如果您的型号配备了独立显卡，它会安装在主板的 PCIe 插槽上。
• 找到显卡尾部连接到显示器接口的金属挡板上的螺丝,将其拧下。
• 然后拔掉显卡的额外供电线（如果有的话）。
• 按下 PCIe 插槽末端的卡扣，然后垂直向上拔出显卡。

拆卸电源供应器

• 电源位于机箱的右上角。
• 拔掉电源连接到主板的主供电接口（通常是 24 针的大接口）和 CPU 供电接口（4/8 针小方块接口），以及所有硬盘、光驱的供电线。
• 拧下固定电源在机箱上的 3-4 颗螺丝（通常在电源的尾部和顶部）。
• 小心地将电源向后方滑动，然后从机箱内取出，注意电源可能比较重。

拆卸 CPU (可选，高级操作)

• 如果您需要更换 CPU 或清理散热器，这一步是必要的。
• 散热器：首先拧下固定散热器在主板背面的几颗螺丝，轻轻地左右晃动散热器，将其从 CPU 表面取下。注意：散热器底面和 CPU 表面之间有导热硅脂，不要强行垂直拔起。
• CPU：在 CPU 插座旁有一个小杠杆，向上抬起这个杠杆到垂直位置，CPU 就会自动弹起，可以轻松取出。

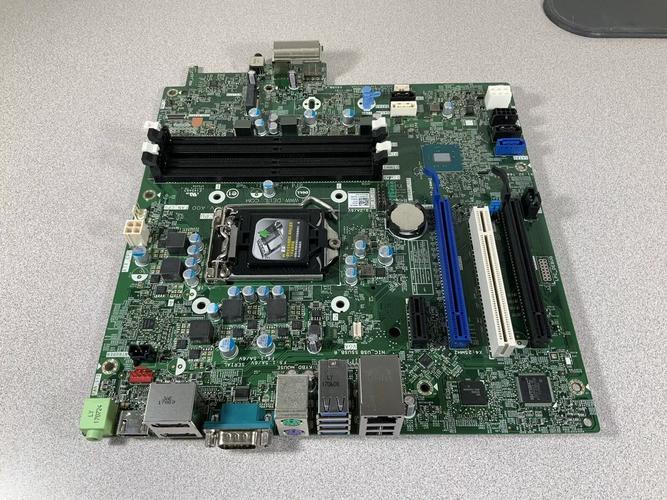

第三步：完全拆卸主板（可选）

如果您需要彻底清洁机箱或更换主板,可以继续以下步骤：

1. 断开所有前置面板连接线：找到从机箱前面板引出的那一束细线，包括电源按钮、重启按钮、USB 接口、音频接口等，这些线会连接到主板的 F_PANEL、USB、HD_AUDIO 等针脚上，最好在拔下前拍照记录。
2. 断开其他SATA设备：如果您之前没有拆掉主板上的SATA数据线，现在需要拔掉。
3. 拧下主板固定螺丝：主板通过六角铜柱和螺丝固定在机箱上，拧下这些螺丝（通常是 6 颗）。
4. 取下主板：小心地将主板向后方滑动，然后从机箱中取出，注意主板边缘不要碰撞到机箱。

第四步：安装与回装

安装过程与拆卸过程完全相反，请遵循以下顺序：

1. 安装主板：将主板放入机箱，对准螺丝孔位，拧上固定螺丝。
2. 连接所有线缆：连接前面板线、SATA 数据线等。
3. 安装 CPU 和散热器：如果您拆下了它们，在 CPU 上涂抹新的导热硅脂，然后安装 CPU 并扣好固定杆，最后安装好散热器并拧紧螺丝。
4. 安装电源：将电源放入机箱，固定好，并连接好所有必要的供电线。
5. 安装显卡：如果有的话，插入 PCIe 插槽并固定好。
6. 安装内存条：对准插槽的缺口，垂直插入，两端卡扣会自动扣紧。
7. 安装硬盘：将硬盘或硬盘笼装回原位，并连接好数据线和电源线。
8. 安装风扇：将风扇组件装回，并连接好风扇电源线。
9. 合上侧板：将侧板对准滑轨，向前推入，直到听到“咔哒”一声，表示已锁定。
10. 连接外部设备：连接显示器、键盘、鼠标和电源线。

戴尔 OptiPlex 7040 MT 的内部设计非常规整，主要部件都易于触及和更换，只要您有耐心，按照步骤操作，拆机过程并不复杂，祝您操作顺利！
