yogatablet21050f拆机内部结构如何？

拆解前的重要提醒

1. 风险警告：拆解电子设备有损坏设备、导致功能失效甚至造成人身伤害的风险，如果你没有相关经验,请谨慎操作。
2. 数据备份：拆机会导致数据丢失,请务必提前备份所有重要数据。
3. 保修失效：自行拆解会立即使设备的官方保修失效。
4. 工具准备：准备一套合适的工具是成功拆解的关键。

所需工具

• 塑料撬棒/卡片：首选，用于撬开卡扣,避免划伤外壳。
• T5/T6梅花螺丝刀：用于拆卸机身背面的螺丝。
• T5/T6六角扳手：有些螺丝是隐藏在六角孔内的,需要用这个工具拧下。
• 吸盘：用于吸附屏幕,便于分离屏幕和中框。
• 热风枪/吹风机：用于加热屏幕边缘的胶水,软化后更容易分离。
• 镊子：用于夹取小螺丝和排线。
• 撬片/薄金属片：用于精细分离屏幕和边框。

拆解步骤详解

Yoga Tablet 2 1050F的核心特点是它的“支架”结构，所有部件都围绕这个中心轴展开，拆解的关键在于如何打开这个坚固的“三明治”结构。

第一步：准备工作

1. 关机并断开所有连接：确保平板完全关机，并取出SIM卡（如果有的话）。
2. 放置工作台：找一个干净、光线充足、柔软的平面（如铺上毛巾的桌子）。
3. 拆除支架盖板：
   • 你会发现平板的长边中间有一个“凹槽”,这就是支架的盖板。
   • 使用塑料撬棒从凹槽的缝隙处轻轻插入，慢慢沿着边缘滑动，撬开卡扣，这个盖板是塑料材质，比较脆弱,请务必轻柔操作。
   • 拆下盖板后，你会看到里面隐藏的两颗T6六角螺丝和一颗T5梅花螺丝,这些螺丝是连接整个中框的关键。

第二步：分离屏幕与中框

1. 取下所有螺丝：用T6六角扳手拧下那两颗六角螺丝，用T5梅花螺丝刀拧下那颗梅花螺丝，把它们放在一个安全的地方,不要丢失。
2. 加热屏幕边缘：
   • 使用热风枪调至中低档（约80-100°C），或用吹风机的 hottest 档，在屏幕与金属中框的接缝处均匀地加热,目的是软化屏幕边框上粘合的双面胶。
   • 注意：加热时间不宜过长，温度不宜过高，以免损坏屏幕内部的OLED或LCD显示层，移动加热枪,不要停留在一个点上。
3. 用吸盘分离：
   • 在屏幕的任意一角（最好是离支架最远的角落）贴上吸盘。
   • 向上拉吸盘，同时用塑料撬棒或薄撬片从被加热过的缝隙处插入，轻轻地、缓慢地向上撬开屏幕。
   • 你会听到“咔哒”声，这是卡扣分离的声音，沿着屏幕边缘一圈慢慢滑动,直到屏幕与中框完全分离。
   • 警告：屏幕下方连接着排线，分离时动作要非常小心,不要用力过猛导致排线断裂。

第三步：断开屏幕排线

1. 屏幕被抬起后，你会看到屏幕连接到主板的排线。
2. 排线通常有一个小的黑色塑料卡扣，用镊子轻轻地将这个卡扣向上拨起（通常是垂直于排线的方向）。
3. 拨开卡扣后，排线就会自动松开,此时就可以将屏幕组件完全取下。

第四步：移除电池

1. 屏幕拿掉后，整个内部结构就一览无余了，最显眼的就是那块巨大的、呈“U”形包裹着支架的电池。
2. 电池是用大量的黑色胶带固定在金属中框上的。
3. 你需要用塑料撬棒和镊子，非常耐心地、一点一点地撕开这些胶带，有些胶带粘性很强,可以稍微加热一下使其软化。
4. 撕开所有胶带后，电池就可以被小心地取下，注意，电池排线也连接到主板上，取下电池前要先断开它的排线（方法与屏幕排线类似，拨开卡扣即可）。

第五步：断开其他排线并移除主板

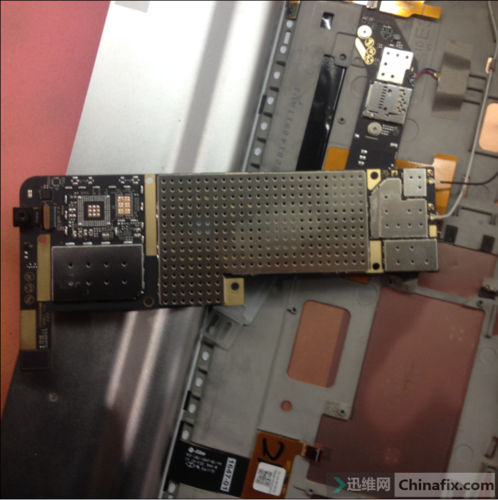

1. 在电池下方，你会看到主板，它通过几根排线连接到其他组件，如摄像头、音量键、电源键等。
2. 用镊子依次拨开这些排线的卡扣,断开连接。
3. 断开所有连接后,主板就可以被轻松地取出来了。

第六步：移除其他组件

• 摄像头模块：通常用几颗小螺丝固定在主板上或中框上,取下螺丝即可移除。
• 扬声器：扬声器一般是用胶水或卡扣固定在中框上的,小心撬开即可。
• 金属支架：这是整个设备的核心，通常主板、电池等组件都是围绕它组装的，一旦所有部件都拆下,支架就可以取出来了。

拆解后的内部结构

拆开后,你会看到：

• 主板：集中了处理器、内存、存储芯片等核心部件。
• 大容量电池：占据了内部大部分空间,这也是其长续航的来源。
• 金属支架：提供结构支撑,同时也是天线的一部分。
• 排线系统：连接各个部件,确保信号和电力传输。
• 扬声器模块：通常位于支架两侧,提供立体声效果。

常见维修场景与对应步骤

1. 更换屏幕：完成 第一步至第三步 即可。
2. 更换电池：完成 第一步至第二步 后，重点操作 第四步，这是最复杂的步骤之一,需要极大的耐心。
3. 更换主板或修复按键：需要完成 第一步至第五步,将主板完全取出。
4. 清理内部灰尘或进水：需要完成所有步骤,将每个部件都拆开进行清洁。

重新组装注意事项

1. 清洁：在组装前,用酒精棉片清洁中框和屏幕背面的胶痕。
2. 更换胶带：强烈建议在重新安装电池时，使用新的、高质量的专用双面胶或电池胶带，旧的胶带粘性不足，会导致电池松动,影响散热和续航。
3. 对齐：安装屏幕时，确保屏幕的定位孔与中框的卡扣完全对齐，然后从中间向四周轻轻按压,使其完全贴合。
4. 螺丝顺序：拧螺丝时，按照对角线的顺序进行，这样可以确保压力均匀,防止中框变形。
5. 功能测试：在装回支架盖板之前，先开机测试一下所有功能（触摸、按键、摄像头、扬声器等）是否正常。

希望这份详细的拆解指南能帮助到你！祝你拆解顺利！
