QNAp ts-231 拆机内部结构如何？

TS-231是QNAP一款经典的入门级双盘位NAS，设计紧凑，对于想自己升级内存、硬盘或者进行清洁保养的用户来说,拆机是必要的技能。

重要提醒：拆机前必读

1. 保修失效：自行拆机会导致官方保修立即失效，请确认您的设备已过保,或者您愿意承担失去保修的风险。
2. 静电风险：人体静电可能损坏NAS内部的精密电子元件，请务必在接触主板前，触摸金属物体（如未上漆的机箱螺丝）释放静电,或者佩戴防静电手环。
3. 数据安全：拆机前请确保NAS已完全关机，并拔掉所有电源线和数据线,强行断电可能导致硬盘损坏和数据丢失。
4. 记录步骤：拆机过程是逆向的，建议用手机拍照记录每一步的部件位置和连接方式,以便顺利还原。

拆机所需工具

• 十字螺丝刀：这是最主要的工具,用于拆卸外壳螺丝。
• 防静电手环（可选但推荐）：防止静电损坏。
• 塑料撬棒（可选）：用于轻松撬开卡扣,避免刮伤外壳。
• 收纳盒：用于存放拆下的小螺丝,避免丢失。

拆机步骤详解

第一步：准备工作与外壳拆卸

1. 关机并断开所有连接：在QNAP系统界面中选择“关机”，等待风扇完全停止后，拔掉电源线、网线和所有USB设备。
2. 将NAS放置在柔软的平面上：如铺上毛巾的桌面,防止刮伤底部。
3. 移除前面板：
   • TS-231的前面板是卡扣式的,没有螺丝。
   • 在前面板的上边缘和下边缘，用手指轻轻向外抠,或者用塑料撬棒小心地撬开卡扣。
   • 慢慢地将整个前面板向上或向下取下，取下后,你会看到两个硬盘托架。

第二步：取出硬盘

1. 解锁硬盘托架：每个托架侧面都有一个小小的金属锁扣，将其向外拨动,即可解锁托架。
2. 拉出硬盘：解锁后，直接握住硬盘把手,将整个托架从前面板中水平拉出。
3. 断开SATA数据线和电源线：
   • 拔掉连接到硬盘的SATA数据线（扁平的L型接口）。
   • 拔掉连接到硬盘的电源线（小方块接口）。
   • 注意：有些型号的托架是“免工具”设计，硬盘和托架是一体的，直接拉出托架即可，但在TS-231上，通常是先拉出托架,再从托架上拆下硬盘。

第三步：拆卸后盖和主板

1. 移除底部脚垫：在NAS底部的四个角，有橡胶脚垫,用一字螺丝刀或指甲将其小心地撬起。
2. 拧下底部螺丝：脚垫下面通常隐藏着固定后盖或主板的螺丝，TS-231的设计是,这些螺丝直接固定着整个内部组件。
3. 断开所有内部连接线：
   • 在主板边缘，你会找到连接到前面板按钮、状态灯、USB接口板等的小排线，请用镊子或手指捏住连接器的卡扣，垂直向上拔出，不要直接拉扯线缆。
   • 常见的连接线包括：前面板按钮/LED灯线、USB 3.0扩展板线（如果有的话）。
4. 移除整个主板组件：
   • 所有螺丝和连接线都拆除后，整个主板（包括散热风扇）就可以作为一个整体被轻松地从机箱中滑出。
   • 你会看到主板上集成的CPU、内存条、SATA接口等核心部件。

内部结构与组件解析

拆开后，你可以清晰地看到TS-231的内部构造：

1. 主板：

   • 型号：通常是Realtek RTD1293或类似型号的SoC（系统级芯片）方案，这是NAS的“大脑”。
   • CPU：集成在SoC内部,负责运算和系统管理。
   • 内存：TS-231出厂时通常配备1GB DDR3内存。这是用户最常升级的部件，内存条是SO-DIMM笔记本内存条，可以自行购买更换为2GB或更大容量的DDR3内存（注意频率和类型）。
   • SATA接口：主板上有两个SATA端口，通过数据线连接到硬盘托架，支持SATA III (6Gbps)速度。
   • 网络芯片：通常集成在SoC中,提供千兆网络连接。
   • USB控制器：提供前面板的USB 3.0接口。

2. 散热系统：

   • CPU散热片：覆盖在SoC芯片上的金属块，通过导热硅脂与芯片接触,负责将热量传导出去。

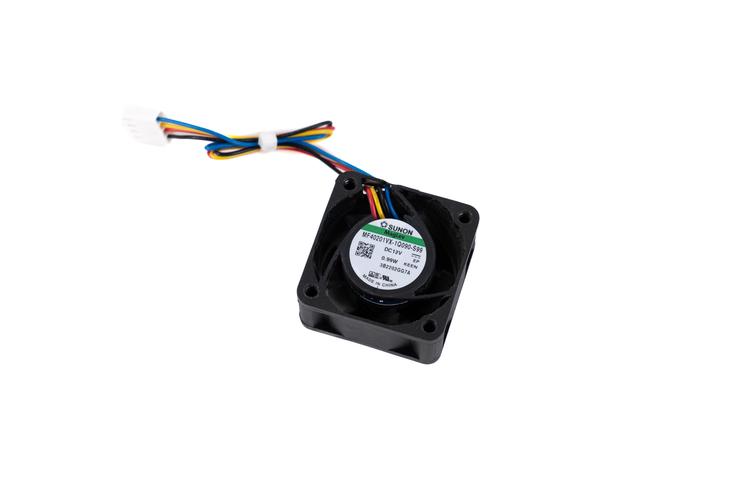

   • 风扇：通常是一个40mm或60mm的小风扇，负责将冷空气吸入，流经散热片和主板，然后将热空气从机箱后方排出，这是主要的散热来源，长时间运行后容易积灰,需要定期清理。

3. 电源单元：


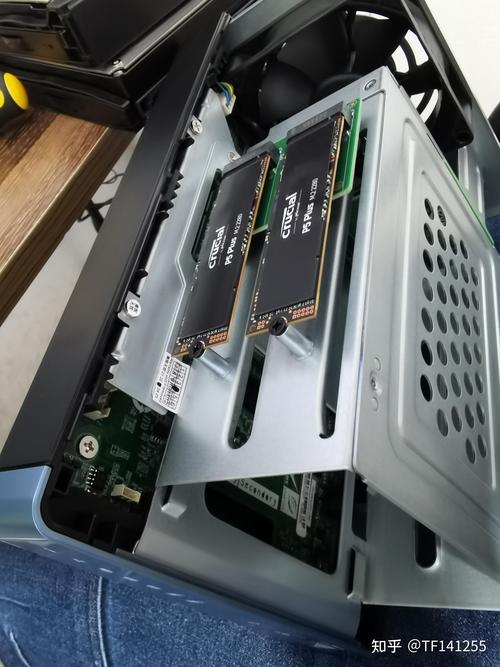

   （图片来源网络，侵删）

   TS-231采用的是外置电源适配器（俗称“砖头”），而不是内置电源，这意味着机箱内部没有复杂的电源模块,这也是为什么拆机相对简单的原因之一。

常见的升级与维护

1. 内存升级：

   • 这是最常见、最有效的升级，将1GB内存升级到2GB，可以显著改善多任务处理、虚拟机运行和Docker应用的流畅度。
   • 操作：找到内存插槽，两端的卡扣向外拨开，内存条会自动弹起，然后取出新内存条，以45度角插入插槽,再按下两端卡扣锁定即可。

2. 硬盘升级/更换：

   • 可以更换更大容量的SATA 3.5英寸机械硬盘或2.5英寸固态硬盘。
   • 注意：更换硬盘后，需要进入QNAP系统，进行“存储空间” -> “存储池” -> “添加硬盘”等操作,才能被系统识别和使用。

3. 清洁保养：


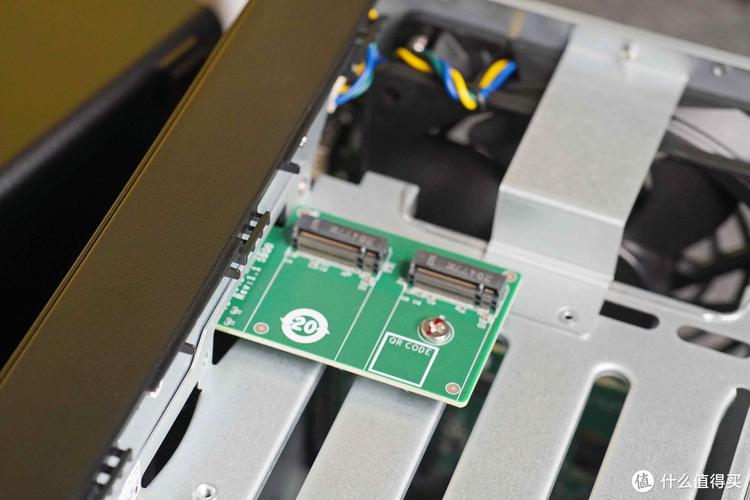

   （图片来源网络，侵删）
   • 风扇清洁：使用吹气球（皮老虎）或压缩空气罐，距离风扇几厘米处吹气，清除扇叶和散热片上的灰尘，如果灰尘很顽固,可以用软毛刷轻轻刷掉。
   • 机箱清洁：用微湿的软布擦拭机箱内部和外壳的灰尘。

QNAP TS-231的拆机过程并不复杂，主要难点在于小心地处理卡扣和排线，整个过程的核心在于移除前面板 -> 拧下底部螺丝 -> 断开内部排线 -> 拉出主板组件。

通过拆机，你可以完成内存升级、硬盘更换、内部清洁等操作，让这台老设备焕发新生，请务必遵循“安全第一”的原则,谨慎操作。
