⚠️ 重要提醒：安全第一！
- 断电并等待： 在开始之前，请务必拔掉路由器的电源适配器，电子元件在断电后电容中仍可能存有残余电荷，建议等待几分钟再进行操作。
- 工作环境： 在一个光线充足、干净整洁的平面上进行操作，最好在桌面或防静电垫上操作。
- 防静电： 人体静电可能会损坏路由器内部的精密电子元件，建议在操作前触摸一下金属水管或佩戴防静电手环。
- 保修失效： 拆解路由器会使其立即失去官方保修资格，如果您仍在保修期内，请谨慎考虑。
- 备件： 准备一个小的收纳盒，用于存放拆下的螺丝和零件，以免丢失。
📋 所需工具
- 十字螺丝刀: 这是最主要的工具，用于拆卸外壳。
- 塑料撬棒或信用卡: 用于分离卡扣式的塑料外壳，避免划伤外壳。
- 镊子: 用于夹取小螺丝或操作精密元件（可选，但非常有用）。
- 防静电手环 (可选但推荐): 用于防止静电损坏。
🔧 详细拆解步骤
第一步：准备工作
- 将 WNDR3700 跷起，观察其底部，你会发现有 4 个橡胶脚垫。
- 用你的指甲或小工具（如一字螺丝刀的尖端）小心地将这 4 个橡胶脚垫揭下来，下面通常藏着固定外壳的螺丝。
第二步：拆卸外壳螺丝
- 揭开脚垫后,你会看到 4 个十字螺丝，使用十字螺丝刀将它们全部拧下。
- 小心地将螺丝收好,不要丢失。
第三步：分离外壳
- WNDR3700 的外壳是卡扣式设计，通过内部的小塑料卡扣固定在一起。
- 将路由器平放在桌面上,将拧下的螺丝放在旁边。
- 使用塑料撬棒或一张废旧的银行卡,沿着外壳的接缝处轻轻插入。
- 从 天线底座 和 网口 这两个比较坚固的地方开始撬，因为这两个地方受力较大，通常没有卡扣。
- 沿着接缝慢慢滑动撬棒,你会听到“咔哒”声，这是卡扣被逐一打开的声音，请务必均匀用力，避免在一个地方用力过猛导致卡扣断裂。
- 当所有卡扣都被打开后,就可以将上盖或后盖取下了，WNDR3700 的设计是后盖可以像抽屉一样滑出或直接分离。
第四步：断开内部连接（如果需要完全拆解主板）
如果你只是清洁或更换天线,到这一步可能就够了，但如果需要更换散热片、刷机或完全检修，你需要断开内部连接。

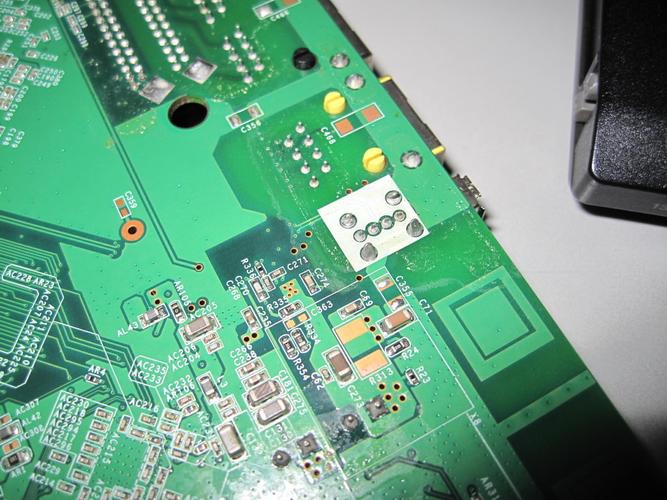

（图片来源网络，侵删）

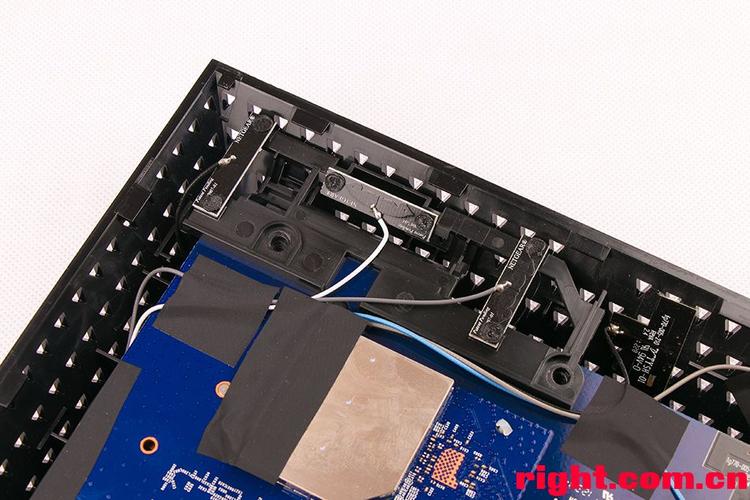

- 天线连接： 你会看到两根天线（2.4GHz 和 5GHz），它们通过细小的 IPEX 接口 连接到主板上，用镊子夹住接口根部，垂直向上拔出即可。注意不要直接拉扯天线线缆。
- 串口/调试口： 在主板边缘，你可能会看到一个 4 针或 6 针的小排针，这是调试串口，通常需要用镊子或专用工具拔下。
- USB 接口（如果带）： 如果你的型号带 USB 端口，也需要断开连接。
- 电源开关： 找到连接电源开关的排线或连接器，将其断开，有些是直接插在主板上的针脚上，捏住接口拔出即可。
第五步：取出主板
完成以上步骤后,整个主板组件就可以自由地取出了。

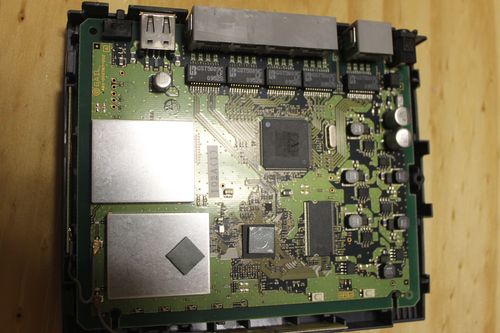

🔍 内部结构观察 (拆解后)
成功拆开后,你将看到 WNDR3700 的“内脏”：
- 主板： 核心电路板，上面集成了所有芯片和元件。
- 处理器： WNDR3700 的核心是 Broadcom BCM4716 芯片，这是一颗强大的双频 SoC（系统级芯片）。
- 内存: 通常配备 128MB 的 RAM，这在当时是高端配置，足以流畅运行 DD-WRT 或 OpenWrt 等第三方固件。
- 闪存: 用于存储原厂固件，通常为 8MB 或 16MB。
- 无线芯片： 主芯片 BCM4716 已经集成了 2.4GHz 的 Wi-Fi 功能，5GHz Wi-Fi 则由一颗独立的 Broadcom BCM43236 芯片负责。
- 电源管理单元: 包括一个 3V 稳压器 和一个 8V 稳压器，为不同电压需求的芯片供电。
- 以太网 PHY 芯片: 在网口附近，有 5 个 Realtek 的 RTL8211CL 芯片，它们负责处理物理层的网络信号转换，实现千兆有线连接。
- 散热片： 主处理器和 5GHz 芯片上通常都覆盖着小型的金属散热片，帮助散热。
✅ 拆解后的常见操作
- 清洁除尘： 用软毛刷或吹气球（皮老虎）清除风扇和散热片上的灰尘。
- 更换天线： 可以更换高增益天线以增强信号覆盖。
- 刷写第三方固件： 这是 WNDR3700 最受欢迎的玩法，拆开后可以更容易地访问调试串口，或在刷机失败后进行恢复。
- 更换散热： 如果路由器发热严重，可以为散热片更换导热硅脂，甚至加装小风扇。
- 维修： 针对电源部分、网口等故障进行维修。
🔄 组装步骤
组装过程与拆解步骤相反,请务必确保所有排线和接口都正确连接到位，然后再扣紧外壳，装回橡胶脚垫和螺丝。
希望这份详细的指南能帮助你成功拆解 NETGEAR WNDR3700！祝你操作顺利！
