⚠️ 重要提示：拆机前必读
- 失去保修：自行拆机会导致您的笔记本电脑失去官方保修资格。
- 静电风险：人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸接地的金属物体（如暖气片）或佩戴防静电手环。
- 断电断连接：100% 确保电脑已完全关机，并拔掉所有外接电源（包括适配器）和电池排线。
- 工具准备：准备一套合适的工具，特别是塑料撬棒，可以有效避免划伤脆弱的塑料外壳。
- 耐心细致：XPS 系列的做工精密，内部排线脆弱，请耐心操作，切勿使用蛮力。
第一步：准备工作
所需工具：
（图片来源网络，侵删）
- T5 螺丝刀：用于拆下后盖螺丝。
- 塑料撬棒/塑料卡片：用于撬开卡扣和分离外壳。
- T6 螺丝刀：部分内部螺丝可能需要此规格。
- 防静电手环（可选但推荐）。
- 一个干净、宽敞、光线充足的工作台。
第二步：拆机步骤详解
移除底部后盖
这是拆机的第一步,也是最关键的一步，因为 XPS 15 的后盖是通过大量塑料卡扣固定的，而不是螺丝。
-
步骤 1：拧下所有螺丝
- 将笔记本电脑翻转过来,Dell 标志朝上。
- 使用 T5 螺丝刀，拧下后盖上的所有螺丝，通常有 8-10 颗螺丝。
- 重要：注意观察螺丝的长度和位置，有些螺丝较长，有些较短，安装时必须归位，否则可能会刺穿外壳或损坏主板，建议用手机拍一张照片记录下来。
-
步骤 2：撬开后盖
- 从后盖的边缘开始,使用 塑料撬棒，从 散热窗 的缝隙处入手最容易，因为这里的卡扣相对较少。
- 沿着边缘慢慢滑动撬棒,听到“咔哒”声就是卡扣被分离了，请务必使用塑料撬棒，金属工具会划伤镁铝合金外壳。
- 需要耐心地一圈一圈地撬,不要在一个地方用力过猛。
- 当所有卡扣都松开后,后盖就可以取下来了。

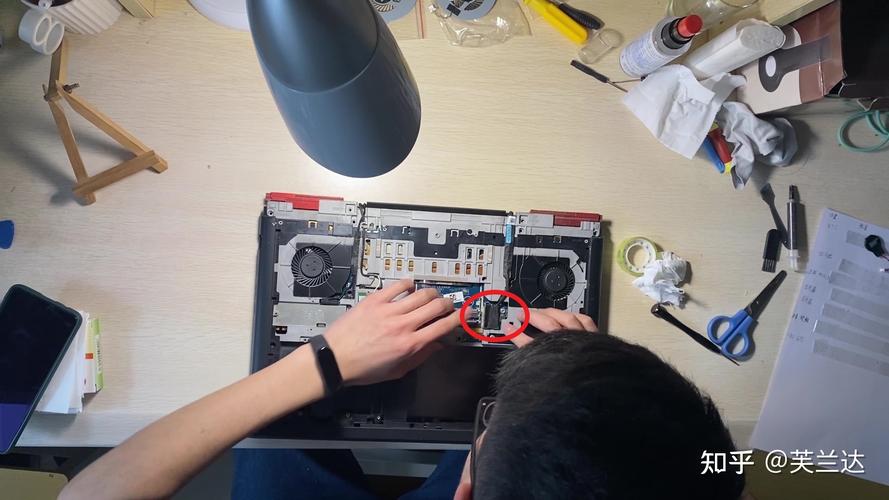

断开电池连接（极其重要！）
在接触任何内部部件之前,必须先断开电池，以防短路。
（图片来源网络，侵删）
- 找到主板上靠近转轴处的一个扁平的 电池排线。
- 轻轻地向上抬起排线连接器上的小卡扣,排线就会自动松开。
- 小心地将排线从连接器中拔出。

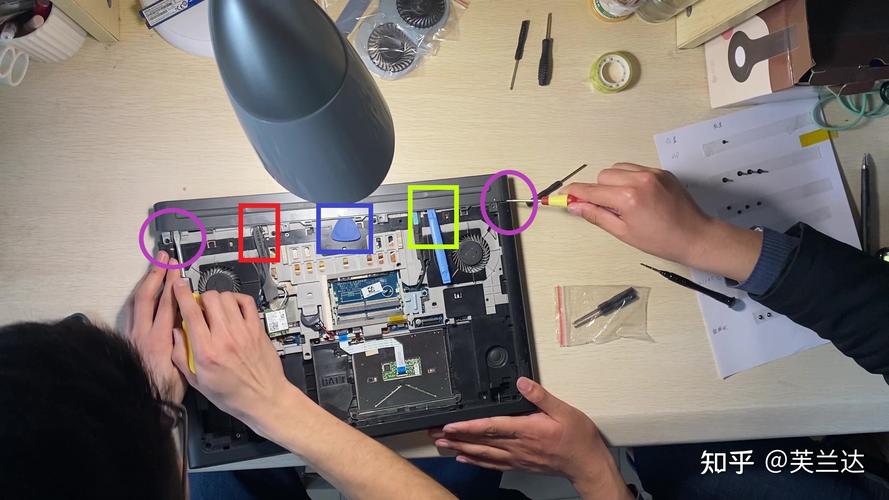

移除键盘和掌托（上半壳）
要更换内存、硬盘或清洁风扇，需要移除键盘和掌托部分。
-
步骤 1：断开所有排线
- 在键盘顶部,通常有 2-3 条排线连接到主板：
- 摄像头排线
- 无线网卡（WLAN）天线排线（通常是两条，黑白两色）
- 键盘排线
- 和断开电池一样,先抬起排线连接器上的小卡扣，然后轻轻拔出排线。
- 在键盘顶部,通常有 2-3 条排线连接到主板：
-
步骤 2：移除键盘螺丝
- 翻回正面,键盘下方通常有 4-5 个小螺丝，用 T5 或 T6 螺丝刀拧下。
- 拧下螺丝后,键盘就可以被轻轻抬起。
-
步骤 3：断开键盘排线并取下键盘
（图片来源网络，侵删）- 键盘通过一根排线连接到主板,小心地断开它。
- 整个键盘组件就可以被移除了,注意键盘下方可能还连着触摸板的排线，要一并处理。
-
步骤 4：移除掌托/上盖
- 掌托也是通过卡扣固定的,从键盘的空隙处或边缘用塑料撬棒小心地撬开。
- 取下掌托后,整个上半壳就与下半身的机身分离开了。

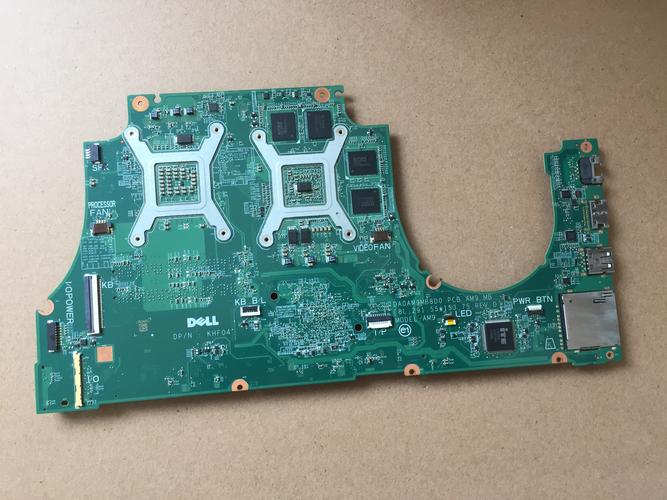

第三步：内部部件图解与操作
您已经可以看到 XPS 15 9550 的内部“五脏六腑”了。
-
内存 (RAM)
- 位置：通常在主板的左上角，被一个金属屏蔽罩盖住。
- 操作：拧下屏蔽罩的螺丝，取下屏蔽罩，内存两侧有卡扣，向外拨开，内存条会自动弹起，然后即可拔出。
-
无线网卡 (WLAN)
- 位置：在主板的左下角。
- 操作：拧下固定天线的螺丝，然后拧下网卡本身的螺丝，将网卡以 45 度角拔出，安装新网卡时，记得将黑白两根天线正确连接到焊盘上（通常白色接主天线，黑色接辅助天线）。
-
M.2 固态硬盘 (SSD)
- 位置：在主板的右下角。
- 操作：拧下固定 SSD 的单颗螺丝。 SSD 会自动翘起，然后即可拔出，这是升级性能最有效的部件。
-
风扇和散热模组
- 位置：在转轴下方。
- 操作：拧下散热模组的固定螺丝（通常是 4 颗），然后小心地拔出热管与 CPU/GPU 的接触，注意不要用力过猛，以免损坏热管或焊点，清洁风扇时，可以用棉签和吹气球（皮老虎）清除灰尘。
第四步：安装与还原
安装过程与拆机过程相反,请遵循“先内后外，先软后硬”的原则。
- 安装内部部件：先安装 SSD、内存、无线网卡等，并确保它们都已牢固插入。
- 安装散热模组：确保散热膏均匀，热管正确对准芯片，然后拧紧螺丝。
- 连接排线：在安装掌托和键盘之前，先连接好所有排线（键盘、摄像头、WLAN 天线），确保卡扣已扣紧。
- 安装掌托和键盘：对准卡扣，轻轻按下，听到“咔哒”声表示已安装到位。
- 安装后盖：对齐边缘，均匀用力按压，确保所有卡扣都已扣紧，按照之前记录的顺序和位置，拧回所有螺丝。
- 最终测试：连接电源适配器，开机测试，如果能正常进入系统，说明安装成功。
希望这份详细的图文指南能帮助您成功完成 Dell XPS 15 9550 (7557) 的拆机工作！祝您操作顺利！
