Dell OptiPlex 760拆机步骤是怎样的？

重要提示：

1. 安全第一！ 在开始之前，请务必关闭电脑，拔掉电源线，并拔掉所有连接的线缆（显示器、键盘、鼠标等）。
2. 防静电！人体静电可能会损坏精密的电子元件，建议在接触电脑内部前，触摸一下金属机箱外壳，释放静电,最好佩戴防静电手环。
3. 拍照记录！ 在拆卸每个连接线或组件前，用手机拍一张照片，这在你重新组装时会非常有帮助,可以避免接错线。
4. 准备工具： 你只需要一把 十字螺丝刀，部分机箱可能需要用到Phillips #0 或 #1 的螺丝刀。

第一步：打开机箱侧盖

对于大多数 OptiPlex 760 机箱,打开侧盖是进入内部的第一步。

1. 将机箱放置在平稳的桌面上，机箱侧面（通常有螺丝或卡扣的一侧）对着你。
2. 找到并移除机箱后部的固定螺丝： 在机箱后部，你会看到一到两颗固定侧盖的十字螺丝,拧下它们。
3. 滑开或拔出侧盖：
   • 对于滑盖式设计（常见于SFF和USFF）： 侧盖通常是向后滑动然后向上提起取下的。
   • 对于传统螺丝固定式设计（常见于DT和MT）： 侧盖通常通过一个或两个金属卡扣固定在机箱上，拧下螺丝后，需要先将卡扣掰开,然后才能取下侧盖。

第二步：拆卸内部主要组件

现在你可以看到内部结构了,让我们按照一个合理的顺序来拆卸组件。

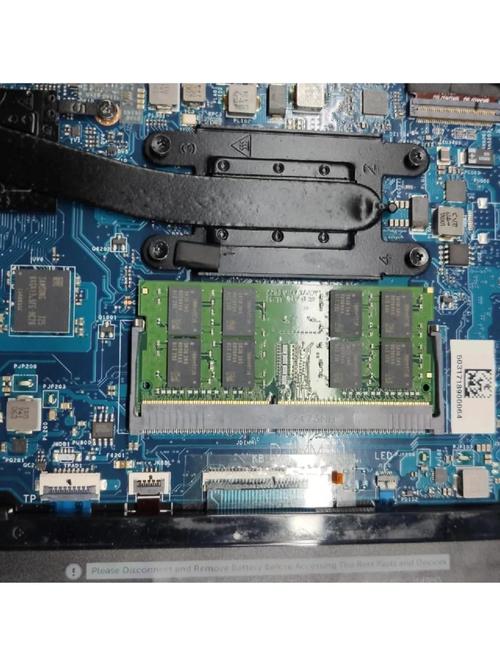

拆卸内存条

• 内存条通常位于主板的上方,有两个插槽。
• 你会看到内存条两端有白色的卡扣。
• 用力向外掰开这两个卡扣,内存条会自动弹起一个角度。
• 然后捏住内存条两端,垂直向上拔出即可。

拆卸硬盘驱动器

注意： OptiPlex 760 SFF/USFF 使用的是 5英寸笔记本硬盘，而 DT/MT 使用的是 5英寸台式机硬盘,拆卸方式略有不同。

• 对于 SFF/USFF (2.5英寸硬盘):

  1. 硬盘通常被一个金属笼子或塑料支架固定在机箱前部。
  2. 拔掉硬盘的数据线和电源线（SFF电源接口较小）。
  3. 拧下固定硬盘支架或笼子的螺丝。
  4. 向前滑动整个硬盘支架,将其从机箱中取出。
  5. 从支架上拧下硬盘本身。

• 对于 DT/MT (3.5英寸硬盘):


  （图片来源网络，侵删）
  1. 硬盘通常被塑料或金属的导轨固定。
  2. 拔掉SATA数据线和电源线。
  3. 按下导轨上的卡扣或拧开螺丝,将导轨从硬盘上取下。
  4. 拧下固定硬盘在机箱托架上的螺丝。
  5. 将硬盘连同托架一起向前滑出,再从托架上取下硬盘。

拆卸光驱

1. 找到光驱： 它位于机箱顶部（卧式）或前面板（立式）。
2. 按下弹出按钮： 按一下光驱面板上的弹出按钮,让托盘弹出。
3. 按下针孔复位/弹出按钮： 在光驱托盘旁有一个非常小的针孔孔，用一根回形针或笔尖伸进去轻轻按压,托盘会自动弹出一小段距离。
4. 拔掉数据线和电源线： 在托盘完全弹出后，可以看到光驱背后有SATA数据线和宽大的电源接口,将它们拔下。
5. 拧下固定螺丝： 光驱两侧各有一颗螺丝,拧下它们。
6. 向前滑出光驱： 拧下螺丝后,光驱就可以向前滑出机箱了。

拆卸电源

• 对于 SFF/USFF： 电源是一个小方块,通常位于机箱后部或底部。

  1. 拔掉所有连接到电源的线缆，包括主板供电、硬盘供电等。
  2. 拧下固定电源的螺丝（通常在电源顶部和底部）。
  3. 向上或向下倾斜电源,将其从机箱中取出。

• 对于 DT/MT： 电源是一个标准的大尺寸电源,位于机箱上部的后方。

  1. 拔掉所有连接线。
  2. 拧下固定电源的四个角上的螺丝。
  3. 向后或向上倾斜电源,将其取出。

拆卸扩展卡（显卡等）

• OptiPlex 760 大多使用集成显卡，但部分型号可能安装了独立显卡或其它扩展卡（如电视卡）。

1. 拔掉挡板螺丝： 拧下机箱后部,对应该扩展卡的金属挡板上的螺丝。
2. 拔掉PCI-E插槽的卡扣： 在扩展卡主接口插槽的末端，有一个小卡扣,需要向外掰开。
3. 垂直拔出扩展卡： 捏住卡的上端,垂直用力向上拔出。

第三步：拆卸散热器和CPU（进阶操作）

警告： 此步骤仅适用于需要更换CPU、涂抹导热硅脂或更换散热器的用户,操作不当可能导致硬件损坏。

1. 断开CPU风扇电源： 找到连接在主板上的CPU风扇电源线（通常是3针或4针）,并拔下它。
2. 拆卸散热器：
   • 对于 OptiPlex 760,散热器通常通过四个塑料卡扣固定在主板上。
   • 不要直接向上硬拔！ 先轻轻来回转动几下散热器,让导热硅脂软化。
   • 依次将四个角的卡扣向外掰开,直到散热器与主板完全分离。
   • 小心地将散热器垂直向上取下。
3. 取下CPU：
   • CPU 被一个名为“CPU插槽杆”的金属杆固定着。
   • 向上抬起这个杠杆,然后它会自动弹起一个角度。
   • CPU就可以轻松地从插槽中垂直取出了。

第四步：重新组装

组装的顺序与拆卸的顺序完全相反。

1. 安装CPU： 确保CPU的缺口与插槽的凸点对齐，然后轻轻放下,扣好插槽杆。
2. 涂抹导热硅脂： 如果需要，在CPU核心上挤米粒大小的导热硅脂,然后用信用卡或塑料片均匀涂抹成薄薄一层。
3. 安装散热器： 将散热器对准CPU，然后均匀用力按下四个角，直到听到“咔哒”声,表示卡扣已扣紧。
4. 连接CPU风扇线： 将风扇电源线插回主板上对应的接口。
5. 安装扩展卡： 将卡插入PCI-E插槽，确保插到底，然后按下末端的卡扣固定,最后拧上挡板螺丝。
6. 安装电源： 将电源放回原位，拧紧螺丝,并连接好所有必要的电源线。
7. 安装硬盘/光驱： 按照拆卸的相反步骤,将硬盘和光驱装回并连接好数据线和电源线。
8. 安装内存条： 将内存条对准插槽的缺口，垂直用力按下,直到两端的卡扣自动扣住内存条。
9. 关闭机箱： 将侧盖对准轨道或卡槽，放回原位,拧上或扣好固定装置。
10. 连接外部设备： 连上显示器、键盘、鼠标,并接上电源线。

总结与提示

• 区分机箱类型： 在拆机前，最好能确认你的 OptiPlex 760 是 SFF, USFF, DT 还是 MT,这样可以提前了解内部布局。
• 耐心和细心： 不要使用蛮力，遇到卡住的地方,先检查是否有螺丝忘记拧下或卡扣没有掰开。
• 查阅服务手册： 如果遇到不确定的地方，可以在戴尔官网上搜索你的服务标签，下载对应型号的《服务手册》,里面有最权威的拆解图解。

希望这份详细的指南能帮助你顺利完成拆机！
