hpelitebook8540w拆机

在开始之前，请务必备份您的重要数据！

第一部分：准备工作与注意事项

1. 安全第一：

   • 断开所有电源：拔掉电源适配器。
   • 移除电池：这是最重要的一步,可以防止短路。
   • 释放静电：触摸一下金属物体（如暖气片）或佩戴防静电手环，以释放身体静电,避免损坏精密电子元件。

2. 工具准备：

   • 小型十字螺丝刀：这是最主要的工具。
   • 塑料撬棒/卡片：用于撬开塑料卡扣,避免划伤外壳。
   • 镊子：用于夹取小螺丝或掉落的小零件。
   • 一个干净、光线充足的工作台面：铺上软布,防止刮伤外壳和零件滚落。

3. 准备工作环境：

   • 找一个安静、宽敞的地方,可以随时将拆下的螺丝和零件分类放置。
   • 建议用手机拍照记录每一步，特别是排线的连接方向和螺丝的位置,方便后续安装。

第二部分：拆机步骤详解

步骤 1：移除电池

1. 将笔记本翻转到背面。
2. 您会看到一个电池的锁定开关。
3. 将开关拨到解锁位置,电池会自动弹起一个角度。
4. 按住电池向上抬起,即可将其取下。

步骤 2：移除后盖

1. 后盖由许多螺丝固定，请仔细观察，所有螺丝都是十字螺丝，但长度不同。
2. 使用十字螺丝刀，按照顺序将所有螺丝拧下，建议将不同长度的螺丝分开放置,例如放在不同的格子里或用胶带贴上标签。
3. 所有螺丝拧下后，将后盖向上（屏幕方向）平移几毫米，然后取下，后盖上通常有两根天线线，取下时要注意轻轻拉开,不要用力过猛。

步骤 3：移除内存和无线网卡

1. 内存条：您会看到两根内存条，它们被两端的金属卡扣固定，向外掰开卡扣，内存条会自动弹起,然后斜向上拔出即可。
2. 无线网卡：
   • 先拔掉无线网卡的两根天线线，天线线是通过一个很小的白色卡扣固定的,用指甲或镊子轻轻向上挑起即可拔下。
   • 拧下固定无线网卡的天线罩螺丝（通常只有一个）。
   • 将无线网卡以约45度角斜向上拔出。

步骤 4：移除硬盘

1. 找到硬盘仓，它通常位于电池仓旁边,由一个小的塑料盖板或几颗螺丝固定。
2. 拧下固定硬盘仓的螺丝,取下盖板。
3. 您会看到一个金属支架包裹着硬盘,拧下支架两端的螺丝。
4. 将硬盘连同支架一起向外拉出,然后从支架中取出硬盘。

步骤 5：移除键盘和掌托

这是最关键也最需要耐心的步骤。

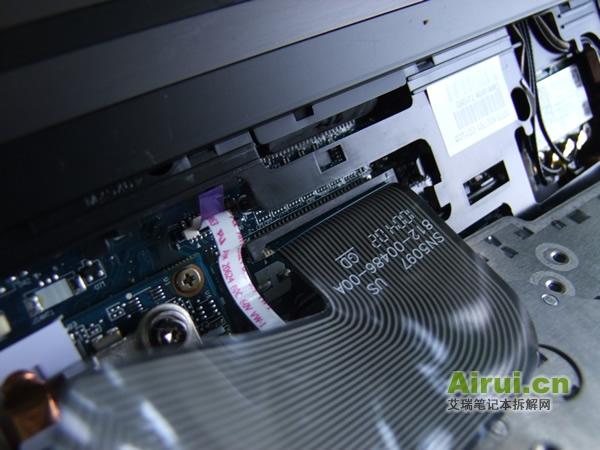

1. 键盘排线：

   • 在键盘上方，靠近屏幕转轴处，有一个小的盖板,拧下固定盖板的螺丝。
   • 小心掀开盖板，您会看到键盘的排线连接器，它是一个ZIF（零插拔力）连接器。
   • 用指甲或塑料撬棒轻轻向上撬起连接器上的黑色小卡扣,不要直接拽排线。
   • 撬起卡扣后，排线就会自动松开,然后轻轻抽出键盘排线。

2. 触摸板排线：

   • 取下键盘后,您会看到整个键盘框架。
   • 在键盘框架下方，触摸板的排线连接器通常被一个黑色胶带或金属压片固定,小心地取下固定物。
   • 同样，向上撬起ZIF连接器的黑色卡扣,然后抽出触摸板排线。

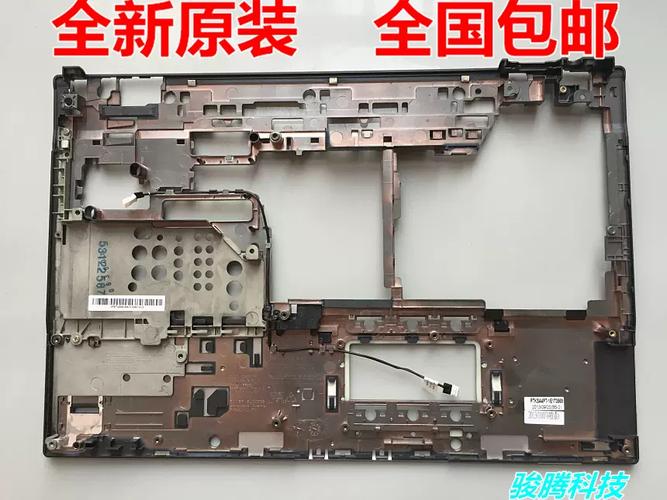

3. 移除键盘和掌托：

   • 所有排线都断开后,就可以将整个键盘框架向上抬起。
   • 键盘框架通过几个塑料卡扣固定在机身上,稍微用力即可将其分离。
   • 取下键盘后，掌托（带触摸板的部分）就可以轻松地取下来了。

步骤 6：断开其他内部连接

您可以看到主板和散热系统了。

1. 扬声器排线：在掌托下方，找到扬声器的连接器，同样撬开卡扣,拔出排线。
2. 状态指示灯/读卡器排线：在主板边缘，通常还有一条很细的排线连接到状态指示灯或读卡器,小心拔下。
3. 屏幕排线：
   • 警告：此操作需格外小心！
   • 屏幕排线从屏幕后壳引出，穿过转轴,连接到主板上。
   • 跟随排线找到它在主板上的连接器（通常在主板靠近屏幕转轴的一角）。
   • 小心地撬开连接器卡扣，然后轻轻拔出排线，由于排线很脆弱,请务必轻柔操作。

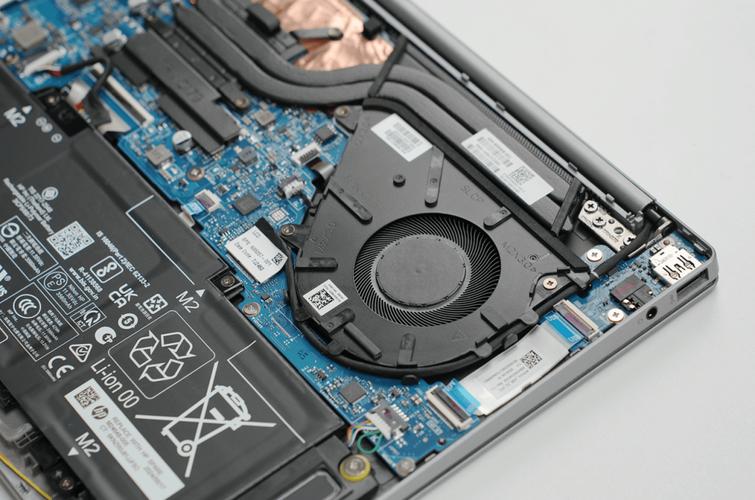

步骤 7：移除散热模组（风扇和散热铜管）

1. 先拧下散热风扇的螺丝（通常只有1-2颗），然后拔掉风扇的电源线,取下风扇。
2. 接下来是散热铜管，拧下固定铜管的螺丝（通常有4颗）。
3. 拧下螺丝后，散热铜管就可以被轻松取下,取下时注意不要碰到旁边的电容等元件。

步骤 8：移除主板

1. 拧下固定主板的全部螺丝（数量较多，请务必分开放置）。
2. 断开所有剩余的连接，如电源开关指示灯、USB接口排线等（通常都在主板边缘）。
3. 小心地向上抬起主板的一端，然后水平将其从机身上滑出，注意主板边缘可能会有卡扣,需要轻轻晃动使其脱离。

第三部分：安装与后续

1. 清洁与更换：此时您可以彻底清洁风扇、散热铜管和风扇出风口的风道，如果需要更换散热硅脂，请用无水酒精和棉签清洁CPU/GPU芯片表面,然后涂抹新的硅脂。
2. 反向操作：安装过程与拆机过程完全相反，请确保所有螺丝都拧紧,排线都插好且卡扣扣紧。
3. 测试：在完全装好后，先不要装后盖，连接上电源适配器开机，确认一切正常（能进入系统、风扇能转、键盘灯亮等），然后关机,再装回后盖。

总结与提示

• 耐心是关键：8540w的内部结构虽然复杂，但逻辑清晰，只要耐心、细心，按照步骤来,拆机过程会很顺利。
• 记录细节：拍照是防止遗忘和装错的最佳方法。
• 螺丝分类：不同长度的螺丝绝对不能混用,否则可能会导致外壳无法合拢或损坏内部元件。
• 寻找指南：在YouTube等视频网站上搜索 "HP EliteBook 8540w disassembly"，可以找到非常直观的视频教程,跟着视频操作会更加轻松。

希望这份详细的指南能帮助您成功完成拆机！
