Latitude 3330 拆机后内部有何设计亮点？

在开始之前,请务必阅读以下重要提示：

⚠️ 重要提示：

1. 断电断电断电！ 拆机前务必将电脑完全关机，拔掉电源适配器，并取下内置电池，如果电池是内置不可拆卸的，请务必长按电源按钮约30秒,以释放主板上的残余电荷。
2. 防静电！ 人体静电可能会损坏精密的电子元件，请务必在干燥、洁净的环境下操作，并佩戴防静电手环,或者经常触摸金属物体以释放静电。
3. 记录！ 拆卸过程中，请用手机拍照记录每一步的螺丝位置、排线走向和部件布局，这会是您重新组装时的“救命稻草”。
4. 工具： 您需要一套精密螺丝刀（通常包含 Phillips #0 和 #00）、塑料撬棒（非常重要，避免划伤外壳）、镊子等工具。
5. 风险自负： 拆机有损坏设备的风险，如果您没有经验，建议只进行简单的内存、硬盘升级,或寻求专业人士帮助。

第一步：准备工作

1. 工具： 准备好上述提到的工具。
2. 工作区： 找一个光线充足、干净整洁的桌面,铺上软布或防静电垫。
3. 设备： 将 Latitude 3330 关机,拔掉所有线缆。
4. 电池：
   • 对于 可拆卸电池 的型号,直接按照底部卡扣取下即可。
   • 对于 内置不可拆卸电池 的型号，需要先拆开后盖才能断开电池连接线,这是拆机最关键的第一步。

第二步：拆卸后盖/底壳

这是进入电脑内部的主要途径。

1. 翻转电脑： 将电脑背面朝上,放在桌面上。
2. 移除所有螺丝： 仔细观察整个背面，你会发现很多螺丝。注意： 螺丝的长度可能不同，有些是固定键盘的，有些是固定硬盘的，有些是固定主板的。一定要分门别类地放好，并做好标记！ D面会有4-8颗主要的固定螺丝。
3. 使用塑料撬棒： 从后盖的缝隙处（通常是标签或接口附近）插入塑料撬棒，轻轻用力，慢慢分离后盖和A面（屏幕面）的塑料卡扣。动作一定要轻柔，避免用力过猛导致卡扣断裂。
4. 完全取下后盖： 当卡扣都松开后,后盖就可以被完整地取下来了。

第三步：断开电池连接（如果电池是内置的）

这是防止短路和损坏硬件的关键一步！

1. 找到主板上连接电池排线的插座，它通常是一个白色的或黑色的塑料接口，旁边可能贴有“BATT”或电池图标。
2. 小心地将排线从主板上拔出。千万不要直接拽线，而要捏住排线头部的塑料卡扣，垂直向上拔出。
3. 现在电脑已经完全断电,可以安全地进行后续操作了。

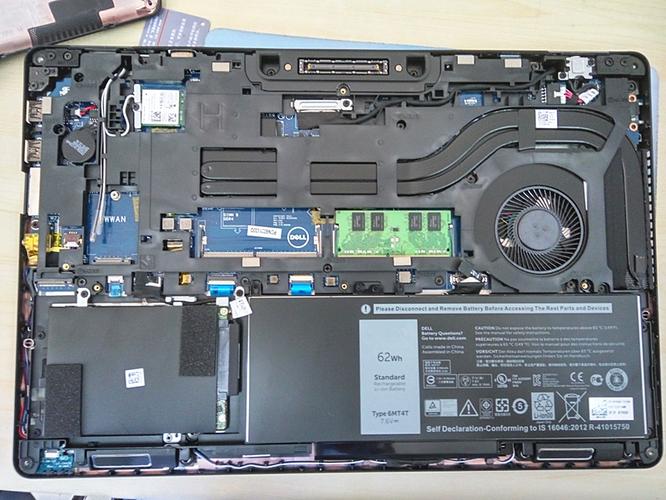

第四步：拆卸主要组件（根据你的目的选择）

A. 升级/更换内存

1. 找到内存条插槽，它们通常位于后盖下方,被一个或两个金属屏蔽罩盖住。
2. 拆下固定内存屏蔽罩的螺丝,取下屏蔽罩。
3. 内存条两侧都有金属卡扣，向外掰开卡扣，内存条会自动弹起一个角度（约30-45度）。
4. 捏住内存条两端,将其从插槽中拔出。
5. 安装新内存时，以同样的角度将内存条插入插槽，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

B. 升级/更换硬盘/固态硬盘

1. 硬盘通常被一个金属支架固定着。
2. 拧下固定支架的螺丝。
3. 将硬盘连同支架一起从插槽中滑出。
4. 拧下固定硬盘在支架上的螺丝，将旧硬盘取下，然后将新硬盘（SSD或HDD）安装到支架上,再拧回螺丝。
5. 将整个支架连同新硬盘一起推回插槽并固定好。

C. 清理风扇和散热模组（深度清洁）

如果电脑散热不佳，噪音大,这是最需要做的步骤。

1. 拆卸风扇：
   • 找到散热风扇,通常连接着一根或两根热管。
   • 拧下固定风扇的螺丝,并断开风扇连接到主板的排线。
   • 小心地取下风扇。
2. 拆卸散热模组：
   • 拧下固定散热铜管和散热片的螺丝。注意： 螺丝长度可能不同,请务必记录好位置！
   • 轻轻地、垂直向上取下整个散热模组，可能会有些粘性,不要强行拉扯。
3. 深度清洁：
   • 使用软毛刷和吹气球（皮老虎）清除散热鳍片和风扇叶片上的灰尘。
   • 对于顽固的灰尘，可以使用压缩空气罐，但不要离得太近，也不要让风扇高速空转,以免损坏轴承。
   • 如果需要,可以用高纯度异丙醇和无尘布擦拭旧的硅脂。
4. 涂抹硅脂并重新安装：
   • 在CPU和GPU（如果有）的金属核心上,挤一小滴新的导热硅脂。
   • 用信用卡或塑料片刮刀,均匀地涂抹一层薄薄的硅脂。
   • 按照与拆卸相反的顺序，重新安装散热模组、风扇，并连接好所有排线。确保所有螺丝都已拧紧，否则会导致接触不良，散热效果极差。

D. 拆卸键盘和主板（高级操作，不推荐新手尝试）

如果需要更换主板、屏幕或进行更复杂的维修,需要继续拆解。

1. 拆卸键盘：
   • 翻转回正面，小心地打开屏幕，用塑料撬棒沿着屏幕边框和键盘面之间的缝隙,撬开前面板。
   • 断开键盘排线（通常在键盘上方，有一个小杠杆或卡扣）。
   • 拧下固定键盘的螺丝，然后小心地向上抬起键盘,取下。

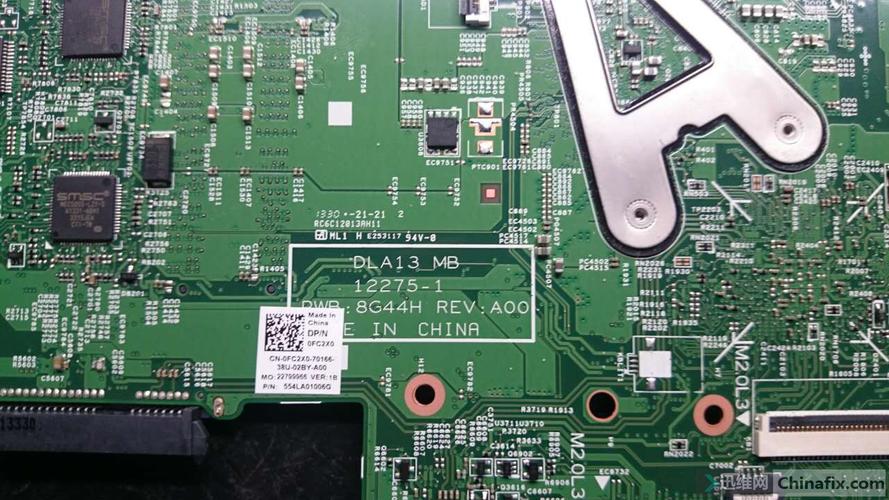

2. 拆卸主板：
   • 断开所有连接到主板的排线，包括电源开关、触摸板、摄像头、无线网卡等。每一条都要小心处理，做好标记。
   • 拧下固定主板的全部螺丝。
   • 小心地抬起主板,并将其从机身上取下。

第五步：重新组装

组装过程与拆卸过程完全相反。

1. 清洁： 确保所有部件和机身上没有灰尘或异物。
2. 对齐： 将主板或新部件（如内存、硬盘）对准正确的位置。
3. 连接： 先连接所有排线，确保插头完全插入,卡扣扣紧。
4. 固定： 拧上所有螺丝，力度要适中,不要过紧。
5. 测试： 在完全装好后盖之前，可以先连接电源，尝试开机，如果能正常进入BIOS，说明基本安装正确，如果不行,立即断电检查是否有排线松动或螺丝装错。
6. 封盖： 确认一切正常后，盖上后盖,并均匀地拧上所有螺丝。
7. 最终测试： 再次开机，安装操作系统（如果需要），并测试所有功能（USB接口、Wi-Fi、屏幕、键盘等）是否正常。

希望这份详细的指南能帮助您成功完成 Latitude 3330 的拆机！祝您好运！
