这是一份详细的 ThinkPad X61 拆机指南，包含准备工作、步骤、注意事项以及常见升级操作。
（图片来源网络，侵删）
第一部分：准备工作与注意事项
在开始之前，请务必做好以下准备,以确保安全和顺利：
-
工具准备：
- 小十字螺丝刀: X61 主要使用小号的十字螺丝，最好准备一把长度适中、头部磁性的螺丝刀,这样螺丝不容易掉。
- 塑料撬棒/薄卡片: 用于撬开塑料卡扣,避免划伤机身。
- 防静电手环: （可选但推荐）电脑内部元件对静电敏感,佩戴手环可以防止静电损坏。
- 收纳盒: 用于分类存放拆下的不同长度和规格的螺丝，这一点非常重要！X61 的螺丝种类较多,混装会导致装回时出现问题。
-
准备工作：
- 完全关机： 不要进入睡眠或休眠模式,必须完全关闭电脑。
- 断开所有连接： 拔掉电源适配器、鼠标、外接显示器等所有外设。
- 取出电池： 将笔记本翻过来，滑动电池锁扣，取出电池，这是最重要的一步,可以防止短路。
- 记录状态： 如果你是新手，可以先用手机拍下拆解前的照片，特别是底部盖板和内部排线的位置,方便后续还原。
-
安全须知：
（图片来源网络，侵删）- 断电断电断电！ 再次强调,取出电池是操作的前提。
- 温柔操作： X61 的塑料卡扣比较脆弱，切勿使用蛮力,否则容易导致卡扣断裂。
- 注意排线： 内部的各种数据线（如屏幕、触摸板、无线网卡）非常细，拔插时要垂直于插槽，轻轻拔出,切勿斜拉或硬扯。
第二部分：拆解步骤
ThinkPad X61 的拆解通常从底部开始,然后逐步深入内部。
步骤 1：移除底部盖板和内存/硬盘仓盖

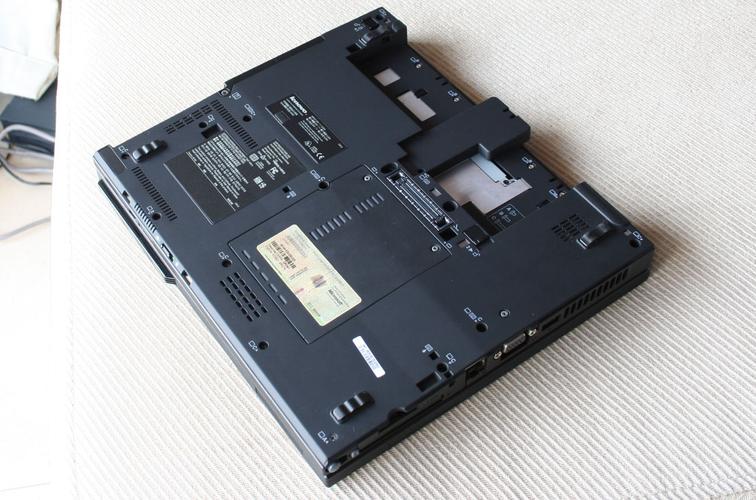

- 将笔记本翻过来,背面朝上。
- 你会看到内存仓盖（通常标有

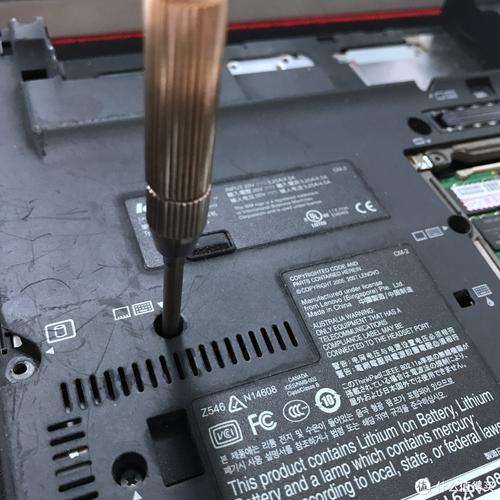

DDR2 SDRAM或类似字样）和硬盘仓盖（标有HDD或HDD Bay）,还有几个小的盖板覆盖着螺丝。 - 用螺丝刀拧下 所有 底部的螺丝。注意：
- 有些螺丝下面有贴纸,贴纸下藏着螺丝。
- 有些螺丝长度不同,务必按位置分类存放。
- 内存仓和硬盘仓的螺丝通常较长,要特别注意。
- 所有螺丝拧下后，用塑料撬棒从边缘小心地撬开底盖，底盖是通过塑料卡扣固定的，从边缘开始，慢慢滑动撬棒，听到“咔哒”声就表示卡扣松开了。
- 取下底盖后,你就可以看到内存条和硬盘了。
步骤 2：升级或更换内存/硬盘（可选）
- 更换/升级内存：
- 内存条两侧有金属卡扣，向外掰开,内存条会自动弹起。
- 以 45 度角抓住内存条两端,拔出。
- 安装新内存时，将内存条金手指对准插槽，以 45 度角插入，然后向下按压，直到两侧卡扣“咔”一声自动扣住。
- 更换/升级硬盘：
- 你会看到一个金属硬盘架,用螺丝刀拧下固定硬盘架的螺丝。
- 拔掉硬盘的数据线和电源线（通常是两根很小的排线）。
- 取出硬盘架，将旧硬盘取出，将新硬盘（或固态硬盘）装入架中，拧回螺丝,插回排线。
步骤 3：拆卸键盘和掌托
这是进入内部主板最关键的一步。
- 移除键盘固定螺丝：
- 将笔记本翻到正面,打开屏幕。
- 在键盘上方，靠近屏幕转轴处，通常会有 1-2 个小螺丝固定着键盘的排线支架,拧下它们。
- 有些型号的螺丝可能藏在屏幕边框的贴纸下。
- 断开键盘排线：
- 小心地将键盘向上翻起,你会看到一根连接到主板的扁平排线。
- 在排线接口处，通常有一个小塑料卡扣，向上或向外拨动这个卡扣，排线就会松动，然后轻轻将排线拔出。切勿直接拉扯排线！
- 移除键盘：
- 键盘是通过几个塑料卡扣固定在掌托上的，从键盘底部（靠近掌托一侧）小心地用撬棒将其撬开。
- 完全移除键盘后,你就可以看到整个掌托区域了。
- 移除掌托：
- 掌托（TouchPad 所在区域）通过更多的塑料卡扣固定，从边缘开始,用撬棒小心地将其撬开。
- 掌托下方也连接着几根排线（触摸板、指纹识别器等），在完全移除掌托前，需要像断开键盘排线一样,小心地断开这些连接。
步骤 4：深入内部（更换风扇、无线网卡等）
移除掌托后,整个内部结构就一览无余了。
- 更换散热模块/风扇：
- 拧下固定散热铜管和风扇的螺丝。
- 拔掉风扇的电源线。
- 即可取下整个散热模块，清理风扇和散热片上的灰尘,或者直接更换新的风扇。
- 更换无线网卡：
- 无线网卡通常位于内存插槽旁边,用一个小螺丝固定。
- 拧下螺丝后，网卡会自动弹起一个角度，然后拔掉天线接头（通常是两根细线，白色和黑色）,再拔出网卡本身。
- 安装新网卡时，先将天线接头接好,然后反向操作即可。
- 更换CMOS电池：
- CMOS 电池（主板上的小圆纽扣电池）通常位于无线网卡附近或主板边缘。
- 用镊子或小心地将其从主板上拔出，然后换上新的同型号电池（通常是 CR2032）。
第三部分：还原步骤
还原的顺序与拆解完全相反,请务必小心操作。
（图片来源网络，侵删）
- 连接内部排线： 在安装掌托和键盘之前，先将所有内部排线（触摸板、指纹识别器等）连接到主板上，确保排线完全插入,卡扣锁紧。
- 安装掌托和键盘： 小心地将掌托和键盘放回原位，确保所有卡扣都正确扣合,然后重新固定键盘上方的螺丝。
- 安装底盖： 将底盖对齐，从一边开始，轻轻按压，让所有卡扣都“咔哒”一声归位，然后拧回所有底部螺丝,注意区分长短螺丝。
- 最终测试：
- 不要立即装上电池！ 先插上电源适配器。
- 开机进入 BIOS，检查所有硬件（新内存、新硬盘等）是否被正确识别。
- 进入操作系统，测试键盘、触摸板、无线网络等功能是否正常。
- 确认一切无误后，再关机，断开电源,装上电池。
常见升级与维修
- 加装固态硬盘： 这是 X61 最有价值的升级之一，将原来的机械硬盘换成 SATA 接口的固态硬盘，可以极大地提升开机速度和系统响应速度，你可以直接替换原硬盘,或者将原硬盘放到光驱位硬盘托架上实现双硬盘。
- 更换屏幕： X61 的屏幕容易老化或损坏，更换时需要小心断开屏幕排线，并注意屏幕的尺寸（14.1寸）和分辨率（标准/XGA 宽屏/SXGA+）。
- 清洁散热系统： 长期使用后，散热器和风扇会积累大量灰尘，导致散热不良，电脑降频，定期拆机清理灰尘,可以有效保持电脑性能。
希望这份详细的指南能帮助你顺利完成 ThinkPad X61 的拆机！祝你操作顺利！
