重要提示：拆机前必读
- 安全第一：在开始之前，请务必关闭电脑，并拔掉电源线，为了安全起见，建议按一下机箱的电源按钮，释放掉主板上的残余电量。
- 防静电：人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或者经常触摸机箱的金属部分来释放静电。
- 准备工作：准备一个大小合适的螺丝刀（通常是十字和 Phillips PH0 或 PH1，部分地方可能需要 T8 梅花螺丝刀）、一个容器（用于存放拆下的小螺丝）、一个干净整洁的工作台。
- 拍照记录：在拆解每个部件之前，建议用手机拍下照片，这在你后续安装或遇到问题时会非常有帮助。
- 循序渐进：按照以下步骤一步步来，不要跳步，我们需要先拆掉外部线缆和盖板，然后从内部断开连接，最后才能取出硬件。
拆机步骤详解
第一步：准备工作与外部断开
- 将电脑放置在稳固的工作台上,机箱侧面（通常是有 OptiPlex 标志的那一面）朝向你。
- 拔掉所有连接到机箱后面的线缆,包括电源线、显示器线、USB 线、网线、音频线等。
- 如果你计划更换或升级内存、显卡等，最好将显示器也拔掉，以防意外通电损坏硬件。
第二步：移除机箱侧面板
- 观察机箱背面,你会发现有几颗固定侧面板的螺丝，它们通常位于机箱的后面板和顶部边缘。
- 用螺丝刀拧下这些螺丝（通常是十字螺丝），螺丝数量通常为2-4颗。
- 拧下螺丝后,将侧面板向你的方向平拉，然后向上或向下取下，7040 MT 的侧面板设计比较巧妙，可能需要稍微用力，因为它可能会有卡扣。
第三步：断开内部线缆
这是拆机中最关键的一步,需要小心操作。

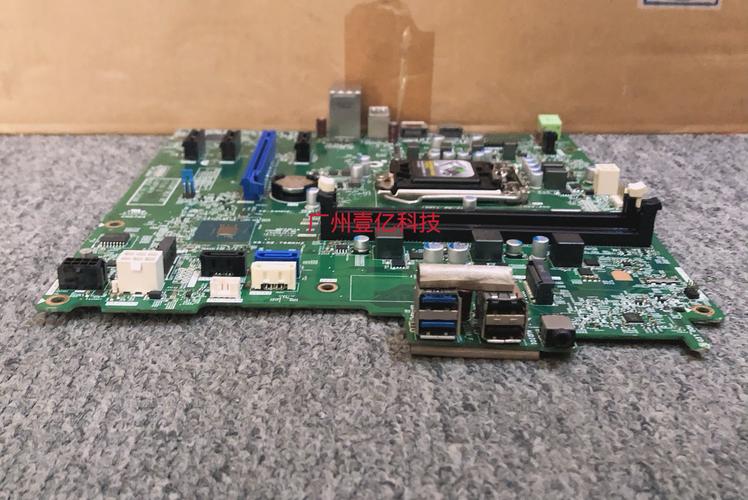

（图片来源网络，侵删）
- 前置面板线缆：找到从机箱前面板连接到主板的一小束线缆，通常包括电源开关、重启开关、硬盘灯、电源灯等，它们会连接到主板边缘的一组 JFP1 或类似针脚上，记住它们的位置（或者拍照），然后轻轻拔下。
- USB 3.0 前置线缆：如果你的机箱前面有 USB 3.0 接口，会有一根较粗的蓝色或黑色线缆连接到主板的 JCI1 或 USB3_HEADER 针脚上，捏住塑料头，垂直拔下。
- 音频线：如果前面板有耳机和麦克风接口，也会有一根小线缆连接到主板的 AAFP 或类似针脚上。
- SATA 数据线：找到连接硬盘和光驱的扁平的 L 形数据线，拔下它们的一端或两端。
- 电源线：找到连接到主板、硬盘、光驱的各种电源线，它们通常比较大，捏住卡扣，然后垂直拔下。注意：连接主板的 24Pin 主供电和 4/8Pin CPU 供电线比较紧，拔的时候需要用点力，但不要用蛮力损坏接口。
第四步：取出主要硬件
现在机箱内部已经基本“空”了，可以开始取出硬件了。
-
拔掉显卡（如果独立显卡）：
- 拧下固定显卡挡板的螺丝。
- 按下 PCIe 插槽末端的卡扣。
- 握住显卡的边缘,垂直向上拔出，如果很紧，可以左右轻轻晃动一下。
-
取出内存条：
- 内存条两端的卡扣会自动弹起。
- 直接将内存条垂直向上拔出。
-
取出硬盘和光驱：

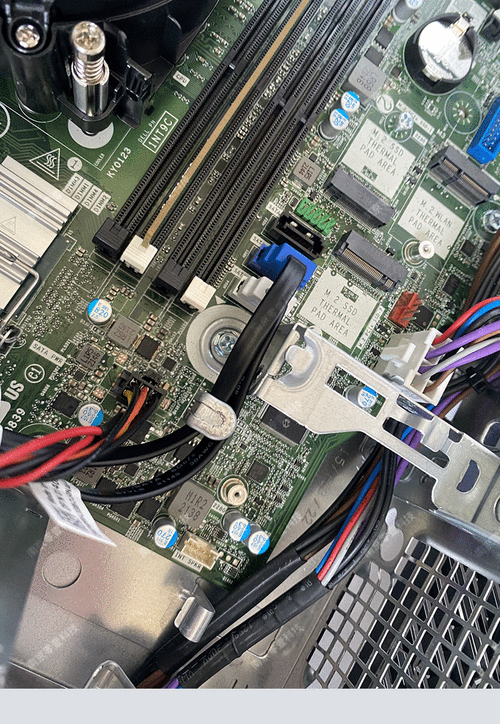

（图片来源网络，侵删）- 硬盘：通常硬盘被一个金属笼子固定着，拧下固定笼子的螺丝，然后将整个硬盘笼子向外拉出，或者，有些设计是直接用螺丝固定在机箱上，拧下螺丝即可取出硬盘。
- 光驱：光驱的侧面通常有两颗螺丝固定，拧下后，将光驱从前面板向机箱内部推，然后从机箱前面取出来。
-
取出散热器和 CPU（高级操作）：
- 注意：这一步通常只在更换硅脂或 CPU 时才需要操作，操作不当可能导致硬件损坏。
- 拔掉 CPU 风扇的电源线。
- 然后拧开散热器固定在主板背面的四个螺丝或卡扣。
- 小心地将散热器垂直向上取下。不要横向移动，以免损坏 CPU 针脚（CPU 是 LGA 封装）。
- 如果要取下 CPU，先抬起 CPU 插槽旁的拉杆，然后垂直取出 CPU。
-
取出电源：
- 电源通常固定在机箱的顶部或底部。
- 拧下固定电源的4颗螺丝。
- 将电源向机箱内部推一点,然后从机箱后面或前面将其取出。
组装与注意事项
组装过程基本是拆机的反向操作,请遵循以下原则：
- 对准位置：将硬件（如主板、硬盘）对准机箱上的定位孔或滑轨。
- 螺丝固定：用合适的螺丝将硬件固定到位。不要拧得过紧，以免损坏主板或外壳，也不要太松，否则会导致硬件松动。
- 线缆连接：将之前拔下的所有线缆按照照片或记忆连接回原位，确保连接牢固，方向正确。
- 盖上侧面板：将侧面板放回，对准卡口，然后推回原位，最后拧上螺丝。
- 通电测试：连接好所有外部线缆，接通电源，按下开机键，如果能正常开机并进入 BIOS，说明拆装成功。
戴尔 OptiPlex 7040 MT 的拆机虽然步骤较多，但整体逻辑清晰，只要遵循“先外后内，先线后件”的原则，并保持耐心和细心，一般都可以顺利完成，这对于进行清洁、升级内存/硬盘或更换电源等操作非常有帮助。
祝你拆机顺利！
