ThinkPad E465拆机后内部结构如何？

下面我将为你提供一份详细的 ThinkPad E465 拆机指南，包括准备工作、步骤、注意事项以及升级建议。

重要提示：安全第一！

在进行任何拆机操作前,请务必阅读并遵守以下安全准则：

1. 断开所有电源：关机，并拔掉电源适配器。
2. 释放静电：触摸金属物体（如暖气片、未上漆的金属机箱）以释放身体静电，避免静电损坏内部精密电子元件，最好佩戴防静电手环。
3. 备份数据：拆机前请确保所有重要数据已备份到外部存储设备。
4. 准备工具：准备一套合适的螺丝刀，通常是十字螺丝刀，可能还需要一些塑料撬棒。
5. 记录位置：拆下的螺丝请按位置和长度分类放好，因为不同位置的螺丝长度可能不同，装错可能会导致外壳无法合拢或损坏内部元件。

第一部分：准备工作

• 工具：
  • 小型十字螺丝刀（PH0 或 PH1 规格比较常用）
  • 塑料撬棒（非常重要，用于撬开卡扣，避免划伤外壳）
  • 防静电手环（强烈推荐）
  • 容器（用于存放拆下的螺丝）
• 环境：一个干净、光线充足、平整的工作台面。

第二部分：详细拆机步骤

ThinkPad E465 的设计是后盖式，大部分升级和维修都需要拆下整个后盖。

步骤 1：移除电池

这是拆机的第一步,也是最重要的一步，确保设备完全断电。

1. 将笔记本电脑翻转过来,背部朝上。
2. 你会看到电池的锁定开关,通常是一个可以左右滑动的塑料卡扣。
3. 将卡扣滑动到解锁位置（通常是“Unlock”标识的方向）。
4. 此时电池会自动弹起一个角度,抓住电池的拉环，将其从主板上拔出。

步骤 2：拆下后盖的所有螺丝

1. 翻回背面,仔细观察后盖边缘和中心区域。
2. 你会发现许多螺丝,它们分布在内存仓、硬盘仓、以及后盖的四周。
3. 关键点：所有长度和规格不同的螺丝都必须分开存放！ 通常会有：
   • 固定后盖的长螺丝。
   • 固定硬盘的长螺丝。
   • 固定内存的短螺丝。
   • 固定无线网卡天线的小螺丝。
   • 固定风扇的螺丝。
   • 特别注意：有些螺丝可能隐藏在橡胶脚垫下面，你需要用撬棒小心地揭开这些脚垫，下面可能藏着螺丝。

步骤 3：取下后盖

1. 所有螺丝都卸下后,就可以开始撬开后盖了。
2. 从后盖的缝隙处（通常是内存仓或硬盘仓的边缘）插入塑料撬棒。
3. 沿着边缘慢慢滑动,小心地撬开卡扣，ThinkPad 的卡扣设计比较紧，需要耐心和技巧，不要使用蛮力，以免损坏卡扣或外壳。
4. 撬开一圈后,后盖就可以轻松取下了。

步骤 4：内部元件概览与主要部件拆卸

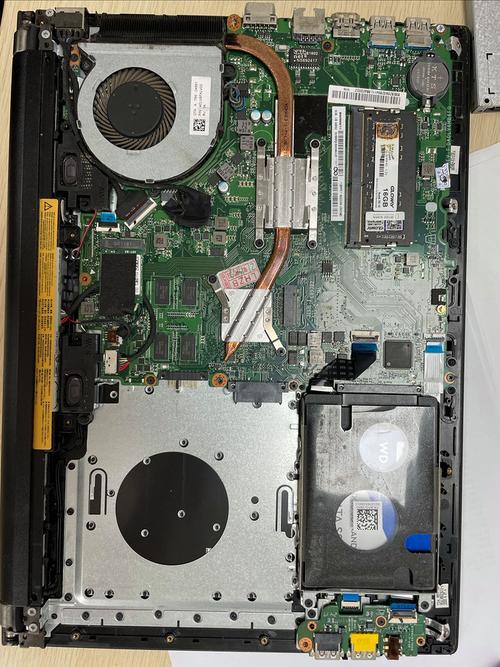

现在你可以看到 E465 的内部结构了，主要部件包括：

• 风扇和散热器
• 内存条 (RAM)
• 硬盘 (HDD/SSD)
• 无线网卡
• 扬声器

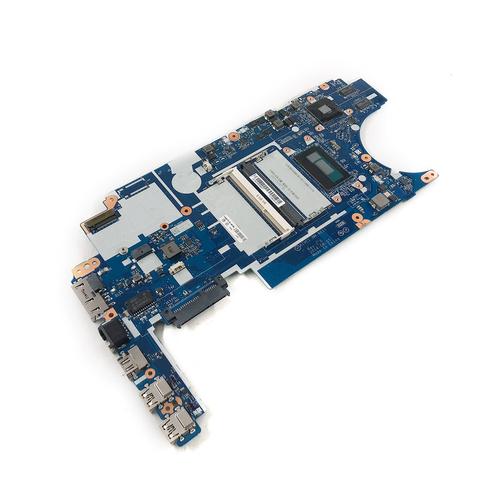

• 主板

A. 升级/更换内存

1. 内存通常位于一个单独的仓盖下,由几颗短螺丝固定。
2. 拧下螺丝,取下内存仓盖。
3. 你会看到内存条两侧有金属卡扣,向外掰开卡扣，内存条会自动弹起。
4. 以约 45 度角拔出旧内存条。
5. 安装新内存时,将金手指对准插槽，斜着插入，然后向下按压，直到两侧卡扣自动“咔”一声扣住。

B. 升级/更换硬盘

1. 硬盘通常位于另一个仓盖下,由较长的螺丝固定。
2. 拧下螺丝,取下硬盘仓盖。
3. 你会看到一个硬盘托架,硬盘通常用几颗螺丝固定在托架上。
4. 拧下固定螺丝,然后拔掉硬盘与主板连接的数据线和电源线（通常是 SATA 接口）。
5. 将整个硬盘托架从笔记本中取出。
6. 注意：E465 通常同时支持一个 2.5 英寸的机械硬盘/固态硬盘，以及一个 M.2 接口的固态硬盘，在硬盘仓旁边，你可能还会看到一个 M.2 插槽的螺丝。

C. 清洁/更换风扇和散热器

1. 风扇通常由几颗螺丝固定在散热片上。
2. 拧下风扇螺丝,然后断开风扇与主板的连接线，即可取下风扇。
3. 散热器是通过导热硅脂与 CPU 和 GPU 连接的，它通常由几颗长螺丝固定在主板上。
4. 重要：在拆卸散热器前，最好用手机拍一张照片，记录下螺丝的安装顺序和位置，因为不同位置的螺丝长度不同，装错会导致散热不良或损坏主板。
5. 取下散热器后,用无水酒精和高纯度棉签或刮刀清理掉旧的导热硅脂，然后在 CPU 和 GPU 核心上涂抹新的导热硅脂（推荐使用硅脂，而不是导热垫）。

D. 更换无线网卡

1. 无线网卡通常位于一个角落,由几颗非常小的螺丝固定。
2. 拧下螺丝,小心地抬起网卡。
3. 拔掉连接天线的两根细线（通常是白色和黑色的）。
4. 取下旧网卡,然后安装新网卡，并重新连接天线。注意：天线连接非常脆弱，操作要轻柔。

第三部分：重新组装

组装过程是拆机的逆过程,请务必仔细。

1. 对照照片：在安装散热器等部件前，再次确认螺丝位置是否正确。
2. 对齐接口：将所有排线、数据线对准主板上的接口，轻轻插回，确保无线网卡天线正确连接，否则 Wi-Fi 信号会很差。
3. 安装后盖：确保所有卡扣都已对齐，然后均匀用力合上后盖，不要强行按压。
4. 拧回螺丝：将之前分类好的螺丝，按照正确的位置和长度拧回。不要一次性拧死，可以先全部拧上几圈，然后按对角线顺序逐步拧紧，以保证后盖平整。
5. 安装电池：将电池插回原位，并锁定卡扣。
6. 开机测试：连接电源适配器，开机，进入系统后，检查设备管理器中的硬件（内存、硬盘、无线网卡等）是否正常识别。

第四部分：升级建议

ThinkPad E465 的主要升级点包括：

1. 内存：

   • 最大支持：官方支持最高 16GB (2 x 8GB) DDR3L 1600MHz 内存。
   • 建议：升级到双通道 16GB 可以显著提升多任务处理能力和系统流畅度，对于办公和轻度娱乐非常有效。

2. 存储：

   • 5英寸硬盘位：可以安装一个 2.5 英寸的固态硬盘或机械硬盘。强烈推荐更换为 SSD，这会给你的电脑带来脱胎换骨般的速度提升。
   • M.2 插槽：很多 E465 型号都预留了 M.2 插槽，可以安装一个 M.2 接口的固态硬盘作为系统盘，速度比 2.5 英寸 SSD 更快，注意确认你的主板支持哪种接口（SATA 还是 NVMe）。

3. 无线网卡：

   原装的无线网卡可能只支持 802.11n 标准，可以更换为支持 802.11ac 的双频无线网卡，以获得更快的 Wi-Fi 速度和更稳定的信号。

希望这份详细的指南能帮助你顺利完成 ThinkPad E465 的拆机、清洁和升级！祝你操作顺利！
