LG 42LV3600CB拆机藏着哪些秘密？

这是一款大约 2011-2012 年上市的入门级 42 英寸 LCD 电视，拆解这类老电视需要一定的耐心和工具，并且务必注意安全。

⚠️ 重要安全警告

1. 断电与放电：在开始任何操作前，必须拔掉电视的电源插头，即使拔掉插头，电视内部的大容量电容（电源板上）仍然可能储存着高压电，足以造成严重伤害，拆机前，建议让电视断电静置一段时间（至少30分钟以上），或使用带绝缘手柄的螺丝刀对电源板上的大电容进行放电操作。
2. 工具安全：使用合适的工具，避免打滑造成意外伤害。
3. 屏幕脆弱：LCD 屏幕是电视最脆弱、最昂贵的部件，在拆后盖和支架时，要格外小心，避免对屏幕施加任何压力或冲击。
4. 个人防护：建议佩戴绝缘手套和护目镜，以防万一。

拆机前准备

• 工作区域：找一个宽敞、光线充足、铺上软布或厚报纸的平面，软布可以保护屏幕，也能防止螺丝等小零件滚落丢失。
• 工具：
  • 十字螺丝刀（PH0 或 PH1，通常较小）
  • 一字螺丝刀（用于撬开塑料卡扣）
  • 塑料撬棒或卡片（首选，避免刮伤外壳）
  • 镊子（用于夹取小螺丝和零件）
  • 记号笔和胶带（用于标记拆下的螺丝，不同位置的螺丝可能长度不同）
• 耐心：慢慢来，不要使用蛮力。

详细拆机步骤

第 1 步：拆卸后盖

1. 将电视屏幕朝下,背面朝上，稳妥地放置在工作台面上。务必在屏幕下垫上厚厚的软布或泡沫。
2. 仔细观察电视的背部,你会看到很多螺丝，通常分布在：
   • 四个角
   • 中间区域
   • 底部支架的固定位置
3. 用十字螺丝刀拧下所有可见的螺丝，特别注意，有些螺丝可能藏在标签或贴纸下面，可以用热风枪稍微加热标签后小心揭开。
4. 拧下所有螺丝后,不要急于用力撬动，电视外壳通常由塑料卡扣固定。
5. 使用塑料撬棒或卡片，沿着后盖的边缘慢慢插入，感受卡扣的位置，然后轻轻向外撬，可以一边撬一边用塑料卡片在缝隙中滑动，逐步松开卡扣。
6. 从上到下或从一侧到另一侧,逐步分离后盖，当感觉大部分卡扣都已松开后，就可以小心地将整个后盖取下。

第 2 步：断开与主板的连接

取下后盖后,你会看到电视的“内脏”，主要包括：电源板、主板、逻辑板（T-CON板）、背光驱动板、以及连接它们的排线和线束。

1. 拍照！拍照！拍照！ 在拔下任何线缆之前，用手机拍下当前内部结构的照片，这将是你后续安装的“地图”。
2. 识别并断开所有连接：
   • 电源线：一根粗的黑色线缆，从电源板引出，连接到主板和其他组件，拔掉时可能需要捏住接头根部，垂直拔出。
   • 排线：这些是扁平的、非常脆弱的柔性线缆，连接着屏幕、主板、电源板等，拔排线时，千万不要直接拉线缆本身，一定要捏住排线末端的白色或黑色塑料卡扣，垂直向上拔出，动作要果断、迅速，避免犹豫导致排线损坏。
   • 天线接口：如果有，也要拔下。

第 3 步：拆卸主板和电源板

1. 主板：主板是电视的“大脑”，上面有各种芯片、接口和调试端口，它通常被几颗螺丝固定在塑料支架或金属屏蔽罩上，拧下这些螺丝，就可以将主板连同支架一起取下。

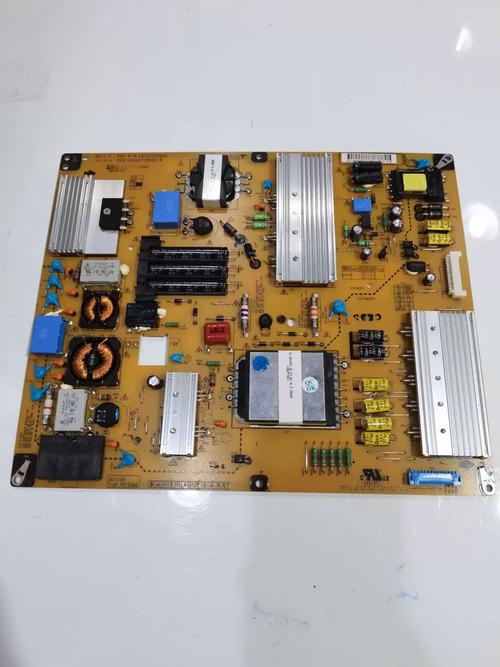

2. 电源板：电源板通常是一个较大的、带有散热片和多个大电容的电路板，它也可能被螺丝固定，在完全拧松螺丝前，注意观察它与其他部件是否有干涉，取下电源板时，小心不要磕到旁边的元件。

第 4 步：拆卸背光驱动板和逻辑板

1. 背光驱动板：这块板子负责为屏幕背光条提供高压电，它通常固定在屏幕的金属背板上或电视框架上，同样，拧下螺丝并断开与之相连的排线后即可取下。
2. 逻辑板：也叫 T-CON (Timing Controller) 板，它位于屏幕下方，是一块较小的板子，负责控制屏幕像素的时序，用螺丝固定并断开排线后取下。

第 5 步：拆卸屏幕（高级操作，通常不建议）

1. 如果你的目的仅仅是维修或更换主板等内部组件,强烈建议不要拆卸屏幕，因为 LCD 屏幕是由多层玻璃和薄膜组成的“三明治”，一旦分离，几乎不可能完美地重新组装回去，很容易导致进尘、亮点、暗点或完全无法显示。
2. 如果确实需要更换屏幕,你需要拧下固定屏幕金属边框的螺丝，然后极其小心地将屏幕从背光模组上分离出来，这个过程风险极高，极易损坏屏幕。

内部结构与常见问题分析

主要组件位置：

• 屏幕：最核心、最脆弱的部分。
• 背光模组：位于屏幕后方，由灯条、反射膜、扩散膜等组成，提供光源。
• 电源板：通常在电视的左下角或右下角，负责将 220V 交流电转换为电视各部分所需的直流电压（如 12V, 5V, 24V 等）。
• 主板：通常在电视中央，是信号处理中心，接收 AV、HDMI 信号，进行解码和处理。
• 逻辑板：位于屏幕下方，接收来自主板的图像数据，并将其转换为驱动屏幕像素的时序信号。
• 背光驱动板：为背光模组提供高压交流电，点亮灯条。

常见故障与对应部件：

1. 完全不开机，指示灯不亮：
   • 首要怀疑对象：电源板，检查电源板上的保险丝是否熔断，以及大电容是否鼓包、漏液，这是最常见的问题。
2. 指示灯亮，屏幕不亮，但能听到声音：
   • 首要怀疑对象：背光模组或背光驱动板。
   • 判断方法：在黑暗环境下，打开电视，用手机手电筒贴近屏幕，仔细观察是否能看到非常暗淡的图像，如果能看到，说明主板和逻辑板工作正常，问题出在背光部分（灯条损坏或背光驱动板故障）。
3. 图像异常：
   • 竖线/横线/花屏：首要怀疑对象：逻辑板，可能是排线接触不良或逻辑板本身损坏。
   • 图像有拖影、延迟：首要怀疑对象：主板，可能是图像处理芯片或相关电路问题。
4. 无声音或声音异常：
   • 首要怀疑对象：主板上的音频处理电路或功放部分，检查音频相关的芯片和电容。

组装与测试

1. 反向操作：按照拆卸相反的顺序进行组装，确保所有排线都插到位，并且塑料卡扣扣紧。
2. 螺丝归位：将不同位置的螺丝拧回原来的孔位，用错螺丝可能会导致外壳无法合拢或损坏内部结构。
3. 测试：在完全合上后盖之前，先连接电源和信号源，进行一次开机测试，确保图像、声音、背光都正常工作。
4. 合盖：测试无误后，小心地将后盖对准卡扣，按压四周，直到所有卡扣都“咔哒”一声复位，最后拧上所有螺丝。

希望这份详细的拆机指南能帮助到你！拆解老电视是一个学习和维修的好机会，但请务必将安全放在第一位。
