HP ZBook15 G1拆机有何步骤与注意事项？

重要提醒：准备工作与风险提示

1. 风险自负：拆机会失去官方保修，操作不当可能导致硬件损坏或笔记本无法正常工作。
2. 防静电：人体静电可能精密电子元件造成永久性损坏，请务必在接触主板前，触摸金属物体（如未上漆的机箱螺丝）释放静电，或佩戴防静电手环。
3. 准备工具：
   • 螺丝刀：你需要一套精密螺丝刀，主要使用 PH0 (十字0号) 和 PH1 (十字1号)，部分螺丝可能较长，请勿与其他位置的螺丝混淆。
   • 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳，避免划伤外壳。
   • 镊子：用于夹取小螺丝或连接器。
   • 容器：用于分类存放拆下的螺丝，因为不同位置的螺丝长度不同，混用可能导致无法装回。
4. 记录：建议用手机拍照记录每一步的连接线和部件位置，方便后续安装。
5. 断电：确保电脑已完全关机，并拔掉电源适配器。

第一步：准备工作与初步拆卸

1. 翻转笔记本：将 ZBook 15 G1 D面（底部）朝上，放置在柔软的表面上。
2. 拆除后盖螺丝：
   • 使用 PH0 螺丝刀，拧下后盖上所有的螺丝。
   • 注意：ZBook 15 G1 的后盖螺丝长度不一，强烈建议按位置分类存放，通常有 4-6 个主螺丝，以及 2 个 Wi-Fi 天线支架的固定螺丝（通常是带垫片的较长螺丝）。
3. 取下后盖：
   • 后盖是通过塑料卡扣固定的,用塑料撬棒从后盖缝隙处轻轻撬开。
   • 从边缘开始,慢慢划一圈，直到所有卡扣都松开。
   • 小心地将后盖取下,你可以看到内部的主要组件，如风扇、散热器、内存、硬盘、无线网卡等。

第二步：内部核心组件拆卸

A. 拆卸电池（安全第一）

在拆卸任何其他组件之前,务必先断开电池连接，以防短路。

1. 找到电池排线：电池通常位于笔记本下半部分的角落，通过一根宽的排线连接到主板上。
2. 断开连接器：
   • 仔细观察连接器,通常有一个小的塑料卡扣，用指甲或撬棒轻轻向上或向外拨动这个卡扣。
   • 不要直接拉扯排线，一定要先松开卡扣，然后才能将排线从插槽中拔出。
3. 拧下电池固定螺丝：电池通常有 1-2 颗螺丝固定，拧下后即可将电池轻轻取下。

B. 拆卸内存条

1. 找到内存条插槽,两侧有金属卡扣。
2. 同时向外拨动两侧的卡扣,内存条会自动弹起一个角度。
3. 捏住内存条两端,以 30-45 度角将其拔出。

C. 拆卸无线网卡

1. 找到无线网卡（通常在内存插槽附近或角落）。
2. 先断开两根天线,天线是细小的金属线，通过一个很小的金属扣固定在网卡上，用镊子轻轻捏住金属扣，向上拔出天线头。注意区分主天线和副天线，通常标记为 MAIN/AUX 或黑白两色。
3. 拧下固定无线网卡的天线支架螺丝。
4. 将无线网卡以约 45 度角从 Mini-PCIe 插槽中拔出。

D. 拆卸硬盘

1. 找到 2.5 英寸硬盘仓，通常位于电池另一侧或中间位置。
2. 拧下固定硬盘仓的螺丝。
3. 向前滑动硬盘仓,将其从接口中拔出。
4. 拧下硬盘两侧的螺丝,取下硬盘托架。

E. 拆散热模组（CPU/GPU 散热风扇与热管）

这是拆机中最关键也最需要耐心的步骤。

1. 断开风扇电源：找到 CPU 风扇的电源线，通常是白色或黑色的，从主板上拔下。
2. 拧下风扇固定螺丝：拧下固定散热风扇的螺丝。
3. 取下风扇：小心地将风扇连同散热片一起取下，注意不要用力过猛，以免拉扯到旁边的排线。
4. 断开热管与 CPU/GPU 的连接：
   • 拧下固定散热铜管（热管）和散热片的螺丝，通常会有 2-4 个。

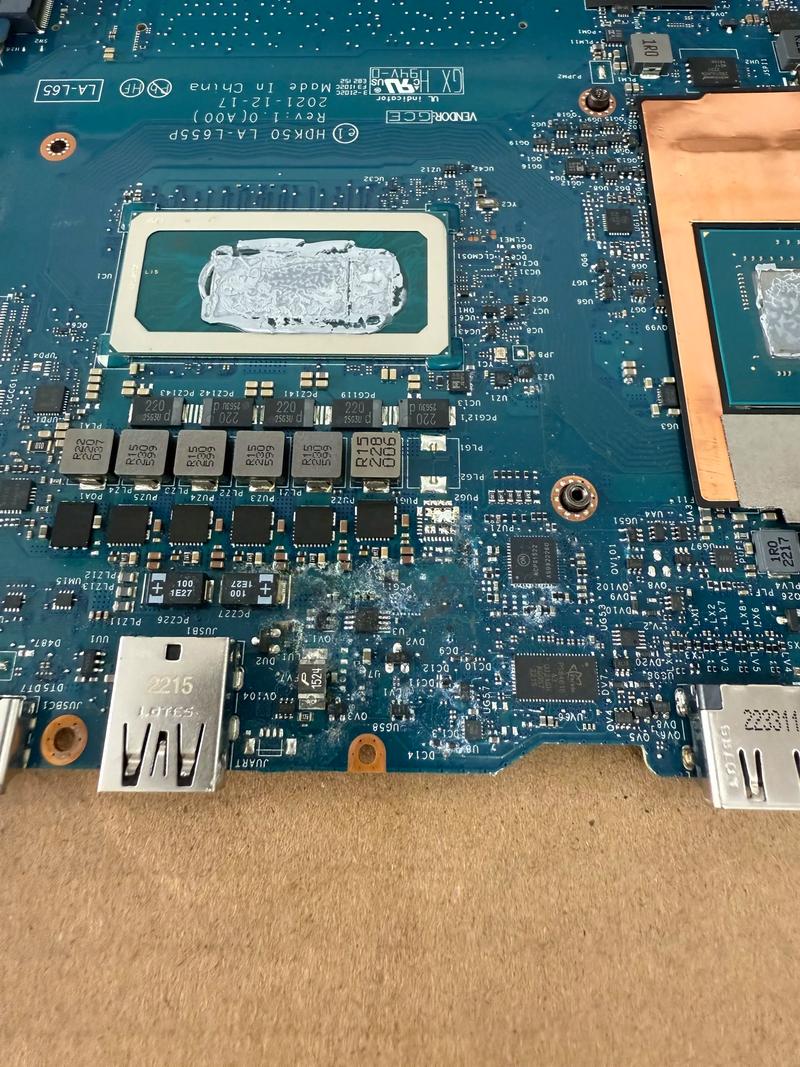

   • 涂抹导热硅脂：在拆卸前，建议用手机拍下散热器与 CPU/GPU 芯片的对位方向，取下散热器后，CPU 和 GPU 芯片上会残留旧的导热硅脂，需要用无水酒精和高纯度棉签或镜头纸将其彻底清洁干净。
   • 安装时，需要在 CPU 和 GPU 核心中心涂抹少量（米粒大小）新的、高质量的导热硅脂。

第三步：深入拆卸（主板与键盘）

如果你想进一步更换主板、屏幕或键盘，需要继续以下步骤。

A. 拆卸键盘

1. 断开排线：键盘通过一根扁平的排线连接到主板，找到连接器，小心地撬开卡扣，将排线拔出。
2. 移除键盘固定螺丝：键盘下方通常有几个隐藏的螺丝，需要拆下键盘支架才能看到，拧下这些螺丝。
3. 取下键盘：轻轻向上抬起键盘，从卡扣中分离，然后小心地从 C 面取下，注意键盘排线可能还连接着触摸板，不要拉断。

B. 断开主板与屏幕的连接

1. 翻转笔记本至 A 面（屏幕面）。
2. 移除屏幕边框：屏幕边框通常有几个隐藏的卡扣，用撬棒小心地撬开并取下。
3. 断开排线：
   • 屏幕数据线：连接在屏幕背部的电路板上。
   • 摄像头排线：通常在屏幕顶部。
   • 无线开关/Wi-Fi 开关排线：如果有的话。
   • 用撬棒小心地断开这些排线的连接。

C. 拆卸主板

1. 断开所有连接：确保所有从主板引出的排线（如电源按钮、触摸板、状态灯等）都已断开。
2. 拧下主板固定螺丝：主板被多个螺丝固定在机身上，将这些螺丝全部拧下并分类存放。
3. 取下主板：小心地将主板从机身上抬起并取下，注意主板下方可能还有连接线，确保所有线都已拔出。

第四步：安装与还原

安装过程与拆卸过程相反,请遵循以下原则：

1. 清洁：用气吹清理内部灰尘，特别是散热器和风扇。
2. 换硅脂：为 CPU 和 GPU 涂抹新的导热硅脂。
3. 对齐：确保所有部件（尤其是散热器）与原位对齐。
4. 螺丝归位：严格按照之前分类的螺丝长度和位置拧回，特别是主板和散热器的螺丝，过松或过紧都可能导致问题。
5. 测试：在完全装回后、拧上所有螺丝前，可以连接电源和屏幕进行一次开机测试，确保所有功能正常。

希望这份详细的指南能帮助你成功完成 ZBook 15 G1 的拆机工作！祝你顺利！
