在进行任何拆机操作前，请务必阅读以下内容：
（图片来源网络，侵删）
- 失去保修： 拆机操作会立即导致您的笔记本失去官方保修资格。
- 静电风险： 人体静电可能精密的电子元器件造成永久性损坏，请务必在拆机前佩戴防静电手环，并确保工作环境干燥。
- 损坏风险： 不正确的操作可能导致排线断裂、卡扣损坏、螺丝滑丝等，请务必耐心、细心，并参考官方或可靠的第三方维修手册。
- 备份数据： 在操作前，请确保所有重要数据已备份。
ThinkPad 黑将 S5 (S5 15/17) 拆机通用指南
不同型号和批次（S5 15, S5 17, 不同年份）的内部布局可能略有差异，但基本思路和步骤是相通的。
第一部分：准备工作
- 工具：
- 防静电手环： 必备！
- 螺丝刀套装： 需要包含 PH0 和 PH1 的十字螺丝刀，以及可能用到的 P5/P6 六角梅花螺丝刀（用于拆散热风扇螺丝）。
- 塑料撬棒/卡片： 用于分离卡扣和撬开外壳，避免划伤。
- 磁吸托盘： 用于收纳拆下的螺丝，防止丢失。
- 软布/手套： 保持手部清洁，避免留下指纹和油污。
- 环境： 选择一个光线充足、干净、平整的桌面。
第二部分：拆机步骤详解
准备工作与断电
- 完全关机 笔记本电脑。
- 拔掉所有外接设备，包括电源适配器、鼠标、U盘等。
- 移除电池：如果您的型号是可拆卸电池（较旧的S5型号），请先取出，对于大多数现代S5型号，电池是内置的，但为了安全，请务必拔掉电源适配器，并长按电源键约30秒，以释放主板残余电量。
移除后盖
- 将笔记本 翻转过来，D面朝上。

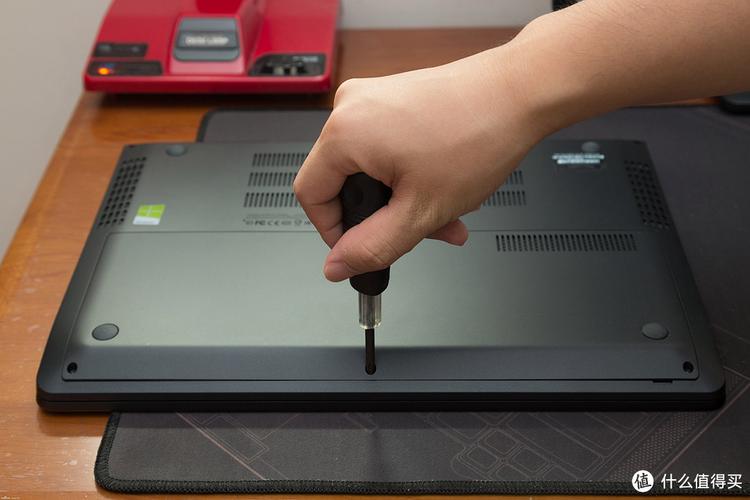

- 使用 PH0 螺丝刀，拧下所有固定后盖的螺丝。注意：
- 螺丝的长度可能不同,请务必按位置分类存放。
- 有些螺丝可能隐藏在脚垫下方,需要用热风枪或吹风机稍微加热脚垫，再用撬棒小心揭开。
- 有些螺丝旁边会有 或 Wi-Fi 标识，表示它们与无线网卡或相关模块有关，拆装时需留意。
- 所有螺丝拧下后,用塑料撬棒从后盖的缝隙（通常是标签或接口附近）开始，小心地撬开卡扣。
- 沿着边缘缓慢移动,将整个后盖与机身分离。动作要轻柔，避免用力过猛导致卡扣断裂。

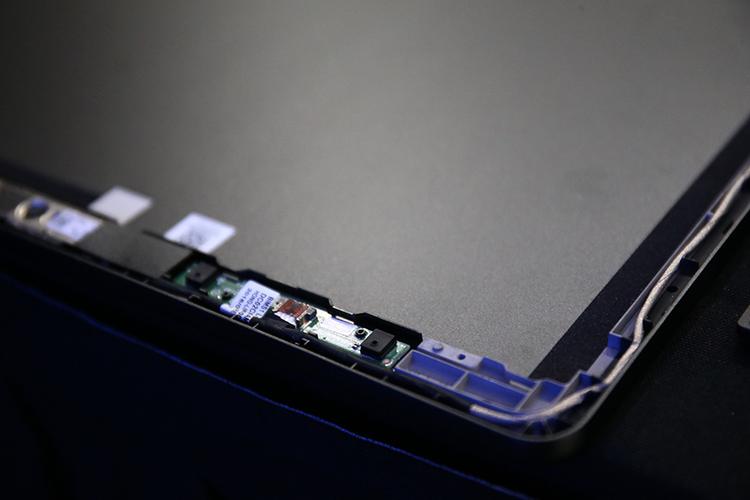

内部核心部件访问 成功移除后盖后，您就可以看到笔记本的内部“五脏六腑”了。
（图片来源网络，侵删）
-
内存条升级
- 内存条通常位于后盖靠近屏幕转轴的一侧,被一个金属屏蔽罩覆盖。
- 拧下屏蔽罩的螺丝,取下屏蔽罩。
- 内存条两侧有金属卡扣,向外拨开，内存条会自动弹起，然后即可拔出。
- 安装新内存时,以约30度角插入插槽，然后向下按压，直到两侧卡扣自动扣住。
-
硬盘/固态硬盘 更换与加装
- S5 通常提供至少两个 M.2 插槽和一个 2.5英寸硬盘位。
- M.2 SSD： 找到固定 M.2 SSD 的一颗小螺丝，拧下后，SSD 会自动弹出，安装新 SSD 时，先插入插槽，再拧回螺丝固定。
- 5英寸 HDD/SSD： 找到硬盘托架，通常由几颗螺丝固定，拧下螺丝后，拔掉硬盘数据线和电源线（有些是直插的，有些需要先拔排线），然后取出整个托架，更换或加装新硬盘。
-
无线网卡更换
- 无线网卡通常位于内存条附近或主板的角落,用两颗小螺丝固定。
- 拧下螺丝后,拔掉天线（注意区分主副天线，通常标记为 MAIN 和 AUX，白色的是主天线，黑色的是副天线）和 Wi-Fi 排线，然后即可取出网卡。
- 安装时,先将天线和排线连接好，再固定螺丝。
-
散热系统清灰与更换硅脂（最复杂的操作）
（图片来源网络，侵删）- 这是拆机中最需要耐心和技巧的一步。
- 找到散热模组的供电接口（通常是风扇和热管的供电线），小心拔掉，注意有些排线有锁扣，需要先解锁。
- 拧下固定散热模组的所有螺丝。同样，螺丝长度可能不同，务必分开放置！
- 小心地将整个散热模组（包含风扇、热管、散热鳍片）垂直向上提起。注意不要碰到或扯到其他排线！
- 清灰： 使用吹气球（皮老虎）或压缩空气罐，清理散热鳍片和风扇内部的灰尘，对于顽固的灰尘，可以用软毛刷轻轻刷除。
- 更换硅脂： 用无水酒精和棉片/纸巾，将 CPU 和 GPU 芯片表面的旧硅脂彻底擦拭干净。
- 在 CPU 和 GPU 核心中心，挤出少量（米粒大小即可）新的高性能导热硅脂。
- 将散热模组按原位装回,对准螺丝孔位，然后按照与拆卸时 相反的顺序 拧紧螺丝。这一点至关重要！ 不均匀的压力会导致散热效率下降甚至损坏芯片。
重新组装
- 在安装所有硬件后,仔细检查一遍，确保没有遗落的螺丝或工具，排线都已正确连接。
- 盖上后盖,确保所有卡扣都已对齐并扣紧。
- 按照与拆卸时 相反的顺序，拧回所有后盖螺丝。
测试
- 先不要立即装回所有脚垫和外壳。
- 连接电源适配器,开机进入 BIOS，检查所有新加装的硬件（内存、硬盘）是否被正确识别。
- 进入操作系统,检查设备管理器，确认无线网卡等设备工作正常。
- 运行一个压力测试软件（如 AIDA64, FurMark），观察 CPU 和 GPU 的温度是否在合理范围内，以判断散热硅脂安装和散热模组安装是否良好。
- 确认一切正常后,再装回脚垫和外壳。
总结与建议
- 查找具体型号的拆机视频： 在 Bilibili、YouTube 等视频网站上搜索 “ThinkPad S5 [你的具体型号，如 S5 15] 拆机”，观看视频教程比图文指南更直观，能极大降低操作风险。
- 善用官方手册： 联想官网有时会提供部分型号的维修手册，里面包含详细的拆机图解和螺丝清单。
- 量力而行： 如果您对电子设备不熟悉，特别是对更换硅脂和清灰感到没有把握，强烈建议寻求专业维修人员的帮助，一次成功的清灰和换硅脂能显著提升笔记本的性能和寿命。
祝您拆机顺利！
