戴尔inspiron one拆机

在开始之前,请务必、务必、务必：

1. 完全断电：拔掉电源适配器。
2. 移除所有连接线：包括电源线、网线、USB线、视频线等。
3. 放置在柔软平面上：在桌面铺一块软布或毛巾，防止刮伤屏幕和外壳。
4. 防静电：佩戴防静电手环，或者用手触摸一下金属水管等接地物体，释放身体静电。
5. 拍照记录：每拆下一颗螺丝或一个连接线，都用手机拍下位置，这是你组装时的“救命稻草”。
6. 准备好工具：通常需要一套精密螺丝刀（包含十字和一字）、塑料撬棒（非常重要，避免划伤外壳）、镊子。

拆机通用步骤（适用于大多数Inspiron One型号）

虽然不同型号（如2330, 2770, 5470, 5480等）在细节上会有差异，但整体流程大同小异。

第一步：准备工作与外壳拆卸

1. 屏幕保护：用一块软布或硬纸板覆盖屏幕，防止在后续操作中刮伤。
2. 底座拆卸：
   • 将一体机屏幕正面朝下,平稳地放在软布上。
   • 你会看到屏幕背面和底座连接的地方,通常会有一个或两个大的塑料盖板，上面可能印有“Dell”或隐藏着螺丝。
   • 用撬棒小心地撬开这些塑料盖板,它们通常有卡扣，用力要均匀，避免断裂。
   • 拆下盖板后,你会看到固定底座的螺丝，拧下这些螺丝。
   • 拧下螺丝后,将底座从屏幕上轻轻取下，底座和屏幕之间可能也有线缆连接（如摄像头、电源按钮指示灯等），不要强行拉扯。

第二步：移除屏幕总成（关键步骤）

这是拆机中最核心也最需要小心的部分,屏幕和主机板通常通过一个“转轴支架”连接。

1. 固定支架：在屏幕背面，你会看到一个金属或塑料的支架，它将屏幕面板固定在主框架上，通常有几颗螺丝固定着这个支架。
2. 断开排线：
   • 极其重要！ 在移除屏幕之前，必须先断开所有连接到屏幕的排线，这包括：
     • 摄像头排线：通常是一个很小的、扁平的排线，插在主板或摄像头模块上。
     • 触摸屏排线（如果是触摸屏机型）：和摄像头排线类似，但可能更宽。
     • 屏幕面板排线：这是连接主板和液晶屏幕最重要的排线，非常脆弱！它通常用一个黑色的塑料卡扣固定，需要先向上或向 sideways 挑起卡扣，然后才能轻轻拔出排线。千万不要直接硬拔！
3. 移除屏幕总成：
   • 断开所有排线后,拧下固定屏幕支架的螺丝。
   • 小心地将整个屏幕总成（包括屏幕、屏幕边框、摄像头）从主机框架中向后滑动或取下。
   • 主机板、散热器、硬盘等核心部件就完全暴露出来了。

第三步：访问内部组件

1. 移除主板挡板：

   主板通常被一个大的塑料或金属挡板盖住,并用螺丝固定，拧下这些螺丝，取下挡板。

2. 断开所有连接线：
   • 现在你可以看到主板和各种组件了,你需要断开所有连接到主板的线缆，同样，拍照记录！
   • 常见线缆包括：
     • 电源按钮连接线
     • USB扩展口连接线（前置或侧面）
     • 音频接口连接线
     • 风扇电源线
     • 天线线（Wi-Fi/蓝牙）
     • 内存条两侧的卡扣（如果需要更换内存）

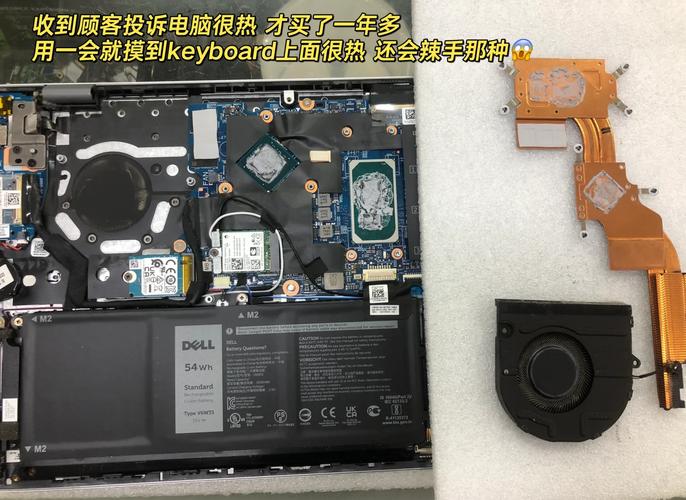

3. 移除散热器和风扇：
   • 散热器通常用几颗螺丝固定在主板上,并且上面涂有导热硅脂。
   • 拧下螺丝后,轻轻向上提起散热器，它可能会因为和CPU/GPU粘得比较紧而需要稍微晃动一下。
   • 注意：有些一体机的散热器是共享的，同时覆盖CPU和GPU，拆卸时要格外小心。
4. 移除存储和内存：
   • 硬盘/SSD：现在看到的硬盘托架通常是用螺丝固定在框架上的，拧下螺丝，拔掉SATA数据线和电源线，即可取出硬盘。
   • 内存条：掰开内存条两端的白色卡扣，内存条会自动弹起，然后就能拔出来了。
5. 移除主板：
   • 拧下固定主板的所有螺丝（通常分布在主板四周）。
   • 小心地将主板从框架中水平滑出,注意不要蹭到机箱内壁。

针对不同型号的特别提示

• 较老型号（如Inspiron One 2320, 2350）：


  （图片来源网络，侵删）
  • 很多老型号使用的是笔记本2.5英寸硬盘和笔记本内存条。
  • 散热器设计相对简单,但可能更容易积灰。
  • 屏幕排线可能更脆弱,需要更加小心。

• 较新型号（如Inspiron 5000系列, 7000系列）：

  • 很多新型号开始使用M.2 NVMe SSD，性能更好，但体积更小，位置可能更隐蔽。
  • 部分型号的内存和硬盘可能设计成免工具更换,但仍需断开排线。
  • 散热系统可能更复杂,有热管和多风扇设计，拆卸时要记住各个部件的安装顺序。

• 带触摸屏的型号：

  除了常规的屏幕排线,还有触摸屏控制板和排线，线缆更多，更复杂，建议非专业人士不要轻易尝试。

拆机后可以做什么？

1. 清灰：这是最常见的拆机原因，用吹气球或压缩空气罐清理风扇、散热鳍片和机箱内部的灰尘，可以更换导热硅脂。
2. 升级内存：增加内存条可以显著提升多任务处理能力和流畅度。
3. 更换或加装硬盘：将机械硬盘更换为固态硬盘，或者加装第二块硬盘，可以获得巨大的速度提升和存储空间。
4. 更换CPU/显卡：极其不推荐！ 绝大多数一体机的CPU和显卡是直接焊接在主板上的，无法更换，少数高端型号可能支持，但风险极高，且通常性能孱弱，不如直接换整机。
5. 清洁风扇：如果风扇有异响，可以拆下来，撕掉背面的不干胶，清理里面的灰尘和轴承。

⚠️ 重要警告

• 保修：自行拆机会导致立即失去官方保修资格。
• 风险：一体机内部空间紧凑，线缆和排线非常脆弱，一旦损坏，维修成本可能非常高，甚至超过机器本身的价值。
• 非专业人士：如果你对自己的动手能力没有信心，或者只是想简单清灰，强烈建议寻求专业人士的帮助，或者直接送戴尔官方售后。

希望这份详细的指南能帮助你顺利完成拆机！祝你操作顺利！
