LabVIEW智能家居如何实现高效控制？

为什么选择 LabVIEW 用于智能家居？

LabVIEW 并非传统的编程语言，而是一种图形化编程环境（G语言），它在家智能领域有独特的优势：

1. 强大的硬件集成能力：通过 NI-DAQmx、VISA 等驱动，LabVIEW 可以轻松与各种传感器、执行器、微控制器（如 Arduino, Raspberry Pi）和通信模块（如 Zigbee, WiFi）进行通信，这是其核心优势。
2. 出色的数据采集与处理：智能家居的核心是数据，LabVIEW 擅长实时采集、处理、分析和可视化来自多个传感器的数据（如温度、湿度、光照、运动等）。
3. 直观的图形化用户界面：LabVIEW 的前面板可以快速创建美观、交互式的控制界面，无论是用电脑显示器、触摸屏还是网页，都可以轻松实现对家居设备的监控和控制。
4. 并行编程优势：G语言天生支持数据流并行执行，你可以同时运行多个任务，实时监控温度”和“根据时间表控制灯光”，而不会相互阻塞，这对于多任务的智能家居系统至关重要。
5. 模块化与可扩展性：可以将每个功能（如一个传感器驱动、一个控制逻辑）封装成一个子 VI，使得系统结构清晰，易于维护和扩展。

智能家居系统的核心组成部分

一个典型的 LabVIEW 智能家居系统可以分为三层：

1. 感知层：

   • 传感器：温度/湿度传感器（如 DHT11）、光照传感器、人体红外传感器、门窗磁传感器、烟雾传感器等。
   • 执行器：继电器模块（控制灯、风扇、窗帘电机等）、舵机（控制窗帘角度）、智能插座等。

2. 控制层：

   • 微控制器/单板计算机：作为“网关”，连接传感器和执行器，并通过 WiFi/以太网与上位机（运行 LabVIEW 的 PC）通信。
     • Arduino/Raspberry Pi：最常用和性价比最高的选择，它们通过 USB 或网络与 LabVIEW 通信。
     • NI myRIO：功能更强大的专业设备，适合需要更高实时性和可靠性的场景。
   • 通信协议：
     • USB/串口：简单直接，适合小型原型。
     • WiFi/Ethernet：实现无线连接，是最终部署的常用方式。
     • 蓝牙/Zigbee：用于低功耗、短距离的设备连接，通常由微网关（如 Raspberry Pi）统一管理。

3. 应用层：


   （图片来源网络，侵删）
   • 运行 LabVIEW 的计算机：作为系统的“大脑”。
   • 功能：
     • 数据接收与存储。
     • 逻辑判断与决策（如果温度 > 26°C，则打开空调）。
     • 人机交互界面。
     • 远程访问（通过 Web 发布工具或第三方服务器）。

构建步骤详解（以 Arduino 为例）

这是一个从零开始构建一个简单智能家居系统的步骤。

第一步：硬件准备

1. 主控：Arduino Uno (或任何型号)。
2. 传感器：
   • DHT11 温湿度传感器
   • 光敏电阻
   • HC-SR501 人体红外传感器
3. 执行器：
   • 5V 继电器模块
   • LED（模拟灯光）
4. 连接线：杜邦线若干。
5. 上位机：一台安装了 Windows 系统的电脑。

第二步：软件准备

1. LabVIEW：安装 LabVIEW 开发环境（推荐使用专业版或完整版）。
2. LINX Toolkit：这是 NI 官方提供的，用于让 LabVIEW 与 Arduino、Raspberry Pi 等硬件通信的免费工具包。
   • 安装方法：在 LabVIEW 中，通过 工具 -> NI 包管理器 搜索并安装 "LINX"。
3. Arduino IDE：用于给 Arduino 上传一个基础的 LINX 固件。

第三步：硬件连接

1. 传感器连接到 Arduino：
   • DHT11 -> VCC(5V), GND, Data (接数字引脚 2)
   • 光敏电阻 -> 一个引脚接 5V，另一个接模拟引脚 A0，中间引脚再接一个 10KΩ 电阻到 GND（分压电路）。
   • HC-SR501 -> VCC(5V), GND, OUT (接数字引脚 3)
2. 执行器连接到 Arduino：
   • 继电器模块 -> VCC(5V), GND, IN (接数字引脚 4)
   • LED -> 长脚接数字引脚 5，短脚通过一个 220Ω 电阻接 GND。

第四步：LabVIEW 编程

目标：创建一个 VI，可以实时读取温湿度、光照和人体感应状态，并能通过按钮控制 LED 和继电器。

1. 创建 VI：打开 LabVIEW，新建一个 VI。

2. 前面板设计：


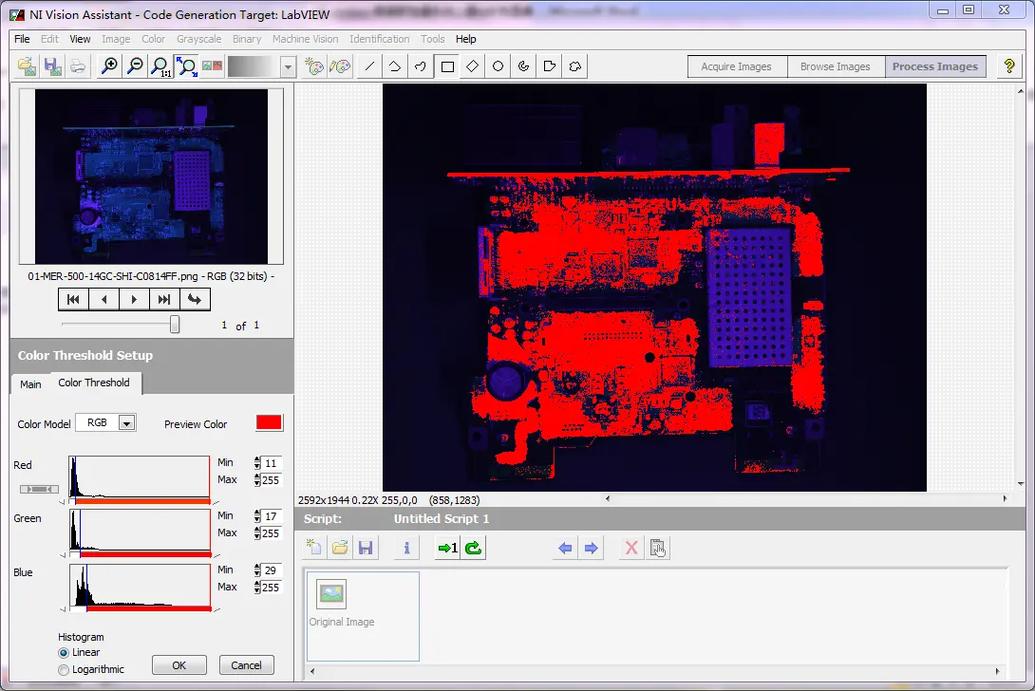

   （图片来源网络，侵删）
   • 放置几个 数值显示控件 用于显示温度、湿度、光照值。
   • 放置几个 布尔指示灯 用于显示人体感应状态、LED 状态、继电器状态。
   • 放置两个 布尔按钮 用于手动控制 LED 和继电器。

3. 程序框图设计：

   • 初始化 LINX：
     • 从 函数选板 -> MakerHub -> LINX 中拖出 LINX Open VI。
     • 配置参数：设备类型为 "Arduino"，选择串口（如 COM3），波特率设为 115200。
   • 读取传感器数据：
     • 温湿度：拖出 LINX Read DHT VI，选择引脚 2，类型为 DHT11，将输出的温度和湿度值连接到前面板的数值显示控件。
     • 光照：拖出 LINX Read Analog VI，选择引脚 A0，将输出的原始值连接到数值显示控件。
     • 人体感应：拖出 LINX Read Digital VI，选择引脚 3，将输出的布尔值连接到前面板的布尔指示灯。
   • 控制执行器：
     • 控制 LED：拖出 LINX Write Digital VI，选择引脚 5，将前面板的“控制LED”按钮连接到输入端。
     • 控制继电器：拖出 LINX Write Digital VI，选择引脚 4，将前面板的“控制继电器”按钮连接到输入端。
   • 添加循环：将所有读取和写入操作都放入一个 While 循环 中，这样程序就可以持续运行。
   • 添加停止按钮：在 While 循环的条件接线端连接一个布尔停止按钮。
   • 关闭 LINX：在循环结束后，放置一个 LINX Close VI，以确保程序退出时正确释放硬件资源。

程序框图大致结构：

第五步：运行与测试

1. 上传固件：首次使用时，需要通过 Arduino IDE 给 Arduino 上传 LINX 固件，NI 提供了相应的工具来简化这个过程。
2. 运行 VI：点击 LabVIEW 运行按钮。
3. 观察与交互：
   • 观察前面板上的数值和指示灯是否随环境变化而更新。
   • 点击“控制LED”和“控制继电器”按钮，观察连接的 LED 和继电器是否相应动作。

进阶功能与扩展

当基础功能实现后,可以进一步扩展：

1. 自动化逻辑（场景模式）：

   • 使用 条件结构 或 事件结构 实现自动化规则。
   • 示例：温度 > 28°C 人体感应 = TRUE，则 自动打开空调（通过继电器控制）。
   • 示例：时间 = 晚上 8点 光照 < 某个阈值，则 自动打开客厅灯。

2. 数据记录与历史曲线：

   • 使用 TDM Streaming 或 TDMS 工具包，将采集到的温湿度等数据保存到文件中。
   • 使用 图表 控件实时绘制数据变化曲线，方便长期监控和分析。

3. 远程访问与移动控制：

   • Web 发布：LabVIEW 自带的 Web 发布工具可以将前面板发布到局域网内，用手机或电脑浏览器访问和控制。
   • NI myRIO + 4G 模块：实现真正的远程控制，不受局域网限制。
   • 第三方云平台：通过 MQTT 或 HTTP 协议，将数据上传到 Blynk、ThingSpeak 等物联网平台，实现手机 App 控制。

4. 多设备组网：

   使用多个 Arduino 或 Raspberry Pi，通过一个主控 PC（运行 LabVIEW）协调工作，分别管理不同区域（如客厅、卧室）的设备。

挑战与注意事项

• 实时性：LabVIEW 本身是事件驱动的，对于需要微秒级响应的超高速控制场景（如精确的电机同步）可能不是最佳选择，但对于智能家居的秒级响应完全足够。
• 成本：对于非常简单的项目，直接使用 ESP8266/ESP32 这样的 WiFi 微控制器，配合 Blynk 等免费平台，成本可能更低，但如果系统复杂、需要强大的数据处理和可视化，LabVIEW 的价值就体现出来了。
• 学习曲线：对于没有接触过图形化编程的用户，需要一定的学习时间来理解数据流和 LabVIEW 的编程思想。

使用 LabVIEW 构建智能家居系统，是一个将硬件、软件和用户界面无缝结合的绝佳实践，它不仅能帮助你实现一个功能完善的智能家居原型，更能让你深入理解物联网系统的底层工作原理，从读取一个传感器的数据，到构建一个复杂的自动化控制网络，LabVIEW 提供了从入门到精通的完整工具链。
