智能压力传感器系统设计方案
系统概述
1. 设计目标 设计一个集高精度测量、智能数据处理、无线通信和低功耗管理于一体的智能压力传感器系统，该系统能够实时、准确地监测环境或设备中的压力变化，并通过边缘计算对原始数据进行处理、分析和决策，最终将有效信息上传至云端或本地监控平台，实现远程监控、预警和自动化控制。

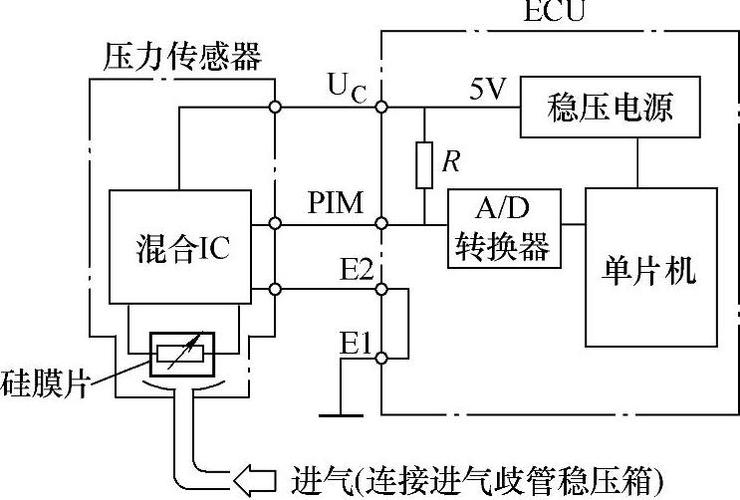

（图片来源网络，侵删）
2. 核心功能
- 高精度压力采集：实现对压力物理量的精确、稳定测量。
- 智能数据处理：内置算法，实现数据滤波、补偿、异常检测与诊断。
- 边缘计算能力：在本地进行数据分析和决策，减少数据传输量，提高响应速度。
- 无线数据传输：通过低功耗通信协议（如LoRa, NB-IoT, Wi-Fi, Bluetooth）与外界交互。
- 低功耗管理：通过多级休眠和唤醒机制，最大化电池续航能力。
- 远程配置与升级：支持通过云端或本地网络对传感器参数进行配置和固件升级。
3. 应用场景
- 工业自动化：液压/气动系统压力监控、管道泄漏检测、压缩机状态监测。
- 智慧农业：土壤墒情（含水量）监测、温室大棚环境控制。
- 智慧城市：供水管网压力监测、地下管网健康评估、井盖状态监测。
- 医疗健康：智能药盒气压监测、呼吸机压力监测。
- 消费电子：智能运动装备（如骑行胎压监测）、智能家居环境监测。
系统总体架构
本系统采用典型的分层架构,从底层的物理信号到顶层的应用服务，层次清晰，易于扩展和维护。
+---------------------------------------------------------------------+
| 应用层 |
| (云平台 / 监控中心 / 手机APP) |
| - 数据可视化 (Dashboard, 报表) |
| - 告警管理 (短信, 邮件, App推送) |
| - 设备管理 (状态监控, 远程配置, OTA升级) |
| - 数据分析与挖掘 |
+---------------------------------------------------------------------+
^ (4G/5G, Ethernet, Wi-Fi)
+---------------------------------------------------------------------+
| 网络层 |
| (通信模块 / 网关) |
| - 协议栈 (MQTT, CoAP, HTTP) |
| - 数据封装与加密 |
| - 路由与中继 |
+---------------------------------------------------------------------+
^ (LoRa, NB-IoT, Bluetooth)
+---------------------------------------------------------------------+
| 边缘/平台层 |
| (主控单元 / MCU) |
| - 数据处理 (滤波, 补偿, 聚合) |
| - 智能算法 (异常检测, 趋势预测) |
| - 逻辑决策 (触发告警, 控制执行器) |
| - 设备管理 (心跳包, 参数配置) |
+---------------------------------------------------------------------+
^ (I2C, SPI, ADC)
+---------------------------------------------------------------------+
| 感知层 |
| (传感器单元 / 电源管理单元) |
| - 压力传感器 (MEMS, 压阻式等) |
| - 信号调理电路 (放大, 滤波) |
| - A/D转换器 |
| - 电源管理 (LDO, 电池管理, 能量采集) |
+---------------------------------------------------------------------+硬件设计
硬件是系统的基础,其设计直接决定了系统的性能、成本和功耗。

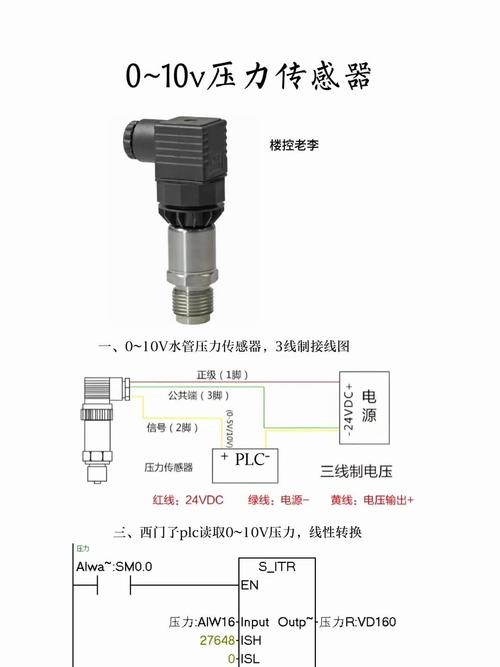

（图片来源网络，侵删）
1. 核心选型
- 主控单元：
- 方案一 (高性能，复杂处理)：ARM Cortex-M系列MCU (如STM32L4/L5系列)，优点：主频高，外设丰富，拥有FPU和DSP指令，适合运行复杂算法和RTOS。
- 方案二 (超低功耗，简单处理)：ARM Cortex-M0/M0+系列MCU (如Nordic nRF52系列, TI CC系列)，优点：功耗极低，集成了无线通信功能，适合电池供电的简单应用。
- 压力传感器：
- MEMS压阻式传感器：如Bosch Sensortec BMP/BME系列, Sensirion SDP系列，优点：集成度高，自带温度传感器，便于补偿；体积小，成本低。
- 高精度压阻/电容式传感器：如Keller, First Sensor品牌，优点：精度高，量程宽，稳定性好，适用于严苛工业环境。
- 无线通信模块：
- LoRa模块：适合长距离、低功耗的物联网应用 (如Semtech SX1262)。
- NB-IoT模块：适合运营商覆盖广、需要深度穿透的场景 (如移远BC28, SIM7020)。
- Wi-Fi模块：适合数据量大、需要实时性的场景 (如ESP32系列，可集成MCU和Wi-Fi)。
- 蓝牙模块：适合近距离配置和数据透传 (如Nordic nRF52)。
- 电源管理单元：
- 电池：高能量密度锂亚硫酰氯电池 (Li-SOCl2) 或 锂锰电池 (Li-MnO2)，寿命可达5-10年。
- LDO/DC-DC：高效率、低静态电流的低压差线性稳压器或降压转换器 (如TI TPS7Axx, ADP150)。
- 能量采集：可选，集成太阳能电池板配合充电管理芯片，实现理论上的无限续航。
2. 电路设计
- 信号调理电路：
- 放大电路：使用高精度、低温漂的仪表放大器 (如AD620, INA333) 对传感器微弱的毫伏级信号进行放大，以匹配MCU的ADC输入范围。
- 滤波电路：设计RC低通滤波器，滤除高频噪声和干扰。
- ADC电路：
- 利用MCU内置的高分辨率ADC (如16位或24位)，并通过过采样技术进一步提高有效分辨率。
- 为ADC提供高精度、低噪声的参考电压源 (如REF50xx)。
- PCB设计：
- 布局：将模拟部分（传感器、运放、ADC）和数字部分（MCU、无线模块）物理隔离，避免数字噪声串扰到模拟电路，电源和地要分开处理。
- 接地：采用星型接地或单点接地，模拟地和数字地在一点连接。
- 电源去耦：在芯片的电源引脚附近放置0.1uF和10uF的电容，确保电源稳定。
- 阻抗匹配：对于高频无线通信部分，注意天线走线的阻抗匹配（通常为50欧姆）。
软件设计
软件是系统的“灵魂”，赋予传感器“智能”。
1. 软件架构 采用分层和模块化设计，便于开发和维护。
- 驱动层：
- 硬件抽象层：负责直接操作外设寄存器。
- 外设驱动：封装了I2C, SPI, ADC, UART, Timer等外设的初始化、读写、配置等函数。
- 系统层：
- 实时操作系统：推荐使用FreeRTOS或Zephyr，RTOS可以高效管理任务、内存和时间，保证多任务并发执行的实时性和可靠性。
- 任务划分：
- 数据采集任务：周期性读取ADC值，控制采样率。
- 数据处理任务：对原始数据进行滤波、补偿和计算。
- 无线通信任务：管理连接、数据打包和收发。
- 低功耗管理任务：控制系统进入和退出不同睡眠模式。
- 应用层：
- 业务逻辑：实现核心算法和功能，如阈值判断、趋势分析、故障诊断。
- 协议栈：实现应用层协议，如MQTT客户端。
- 配置管理：解析和存储来自远程的配置参数。
2. 核心算法
- 数据滤波算法：
- 移动平均滤波：简单有效，但实时性差。
- 中值滤波：能有效去除脉冲噪声。
- 卡尔曼滤波：最优估计算法，能很好地融合传感器数据，在动态变化中提供平滑、高精度的估计，是处理动态压力信号的首选。
- 数据补偿算法：
- 温度补偿：利用内置的温度传感器，通过查表法或多项式拟合公式，对压力值进行温度误差补偿。
- 零点/满量程补偿：定期或通过命令进行校准，消除传感器长期漂移。
- 智能诊断与预测算法：
- 阈值告警：当压力超过预设上限或下限时，触发告警。
- 异常检测：基于历史数据，使用统计方法（如3-sigma法则）或机器学习模型（如孤立森林）检测数据中的异常点，可能预示着设备故障或突发事件。
- 趋势预测：使用简单的线性回归或ARIMA时间序列模型，预测未来短时间内的压力变化趋势，实现预测性维护。
关键技术与挑战
- 低功耗设计：
- 策略：工作-睡眠循环，大部分时间MCU和无线模块处于深度睡眠模式，仅定时唤醒进行数据采集和发送，使用事件触发（如外部中断）唤醒。
- 技术：选择低功耗器件，优化软件代码，关闭不必要的外设时钟。
- 高精度与稳定性：
- 挑战：温度变化、传感器自身漂移、电路噪声是影响精度的关键因素。
- 对策：高精度传感器 + 精密模拟前端 + 在线温度补偿 + 定期校准机制。
- 数据安全：
- 挑战：防止数据被窃听、篡改，防止设备被非法控制。
- 对策：
- 链路层加密：使用TLS/SSL对传输通道进行加密。
- 设备认证：MQTT使用Client ID + Username/Password，或更安全的TLS双向认证。
- 数据完整性校验：对传输数据使用CRC或哈希算法进行校验。
- 电磁兼容性：
- 挑战：工业环境中存在大量电磁干扰，可能导致传感器误读或系统死机。
- 对策：硬件上做好屏蔽、滤波和接地；软件上增加看门狗机制，确保系统从异常中恢复。
系统测试与验证
- 功能测试：验证所有功能是否按设计要求实现。
- 压力测量准确性测试（使用标准压力源）。
- 温度补偿效果测试（在温箱中进行）。
- 无线通信距离和稳定性测试。
- 低功耗和电池续航测试。
- 性能测试：
- 系统响应时间（从采集到发送）。
- 数据处理能力（算法执行时间）。
- 并发处理能力（如同时处理采集、通信和计算任务）。
- 环境与可靠性测试：
- 高低温循环测试。
- 振动和冲击测试。
- 长期稳定性测试（连续运行数周或数月）。
未来展望与扩展
- 人工智能深度融合：在云端或端侧部署更复杂的机器学习模型（如神经网络），实现更精准的故障预测、模式识别和剩余寿命预测。
- 多传感器融合：集成温度、湿度、振动、声学等多种传感器，构建多维度的设备健康监测系统，提供更全面的诊断信息。
- 边缘AI：将轻量级AI模型部署在MCU上，实现完全在端侧的智能决策，无需依赖云端，适用于对实时性和隐私要求极高的场景。
- 能量采集技术：结合振动能量、温差能量采集技术，实现自供电传感器，彻底摆脱电池更换的烦恼。
