Dell 7440 AIO拆机步骤有哪些？

在开始之前，请务必备份数据，并断开所有电源线和外接设备，拆机有风险，操作需谨慎。

第一部分：准备工作与注意事项

1. 工具准备：

   • 塑料撬棒/塑料卡片： 强烈推荐！用于撬开卡扣，避免划伤脆弱的塑料外壳。
   • 小型十字螺丝刀 (PH0)： 用于拆卸大部分螺丝。
   • 小型一字螺丝刀： 用于辅助撬开一些顽固的卡扣。
   • 防静电手环： 静电可能损坏内部精密电子元件，建议佩戴。
   • 磁吸垫或小盒子： 用于分类存放拆下的螺丝，防止丢失。

2. 注意事项：

   • 断电断线： 确保电脑已完全关机，并拔掉电源适配器和所有连接线。
   • 工作台面： 选择一个干净、宽敞、光线充足的工作台。
   • 耐心细致： AIO的内部结构紧凑，很多部件通过卡扣和线缆连接，切勿使用蛮力，仔细观察，耐心操作。
   • 保修失效： 拆机通常会使官方保修失效，请自行评估风险。
   • 屏幕保护： 屏幕是AIO最脆弱的部分之一，操作时要格外小心，避免按压或刮伤屏幕。

第二部分：详细拆机步骤

步骤 1：移除底盖

这是拆机的第一步,也是最重要的一步，因为底盖下藏着所有核心硬件。

1. 将AIO屏幕正面朝下,柔软地放置在铺有软布的桌面上，这样可以保护屏幕不被划伤。
2. 观察底盖： 你会发现底盖由一圈塑料卡扣固定。背面和两侧的卡扣比较密集，而前面（屏幕下巴处）的卡扣较少。
3. 开始撬开： 从背面或侧面的缝隙处，用塑料撬棒轻轻插入，你应该能感觉到有卡扣的阻力。
4. 施加力量： 沿着缝隙缓慢移动撬棒，同时施加轻微向上的力，直到听到“咔哒”一声，表示一个卡扣已经松开。
5. 重复操作： 继续沿着边缘，每隔几厘米就用撬棒松开一个卡扣。特别注意四个角，这里的卡扣通常最紧。
6. 处理前部卡扣： 当你松开大部分卡扣后，最后处理前面下巴部分的卡扣，这里的卡扣较少，但需要小心，因为离屏幕最近。
7. 取下底盖： 所有卡扣松开后，底盖应该可以轻松地与机身分离，将其取下并放在一旁。

步骤 2：断开内部连接器

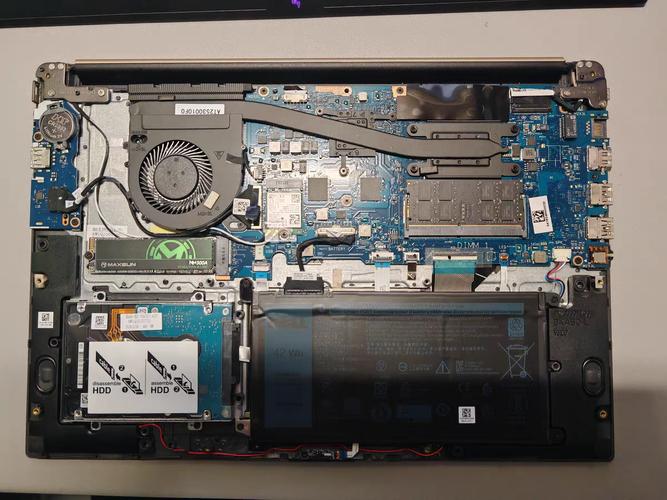

底盖取下后,你会看到主板和各种组件，在取出任何硬件之前，必须先断开所有连接线。

1. 电池连接器： 找到主板上的纽扣电池（通常是一个银色的小圆饼），用撬棒或指甲轻轻抬起连接器卡扣，然后拔下电池线缆。这一步是为了完全断电，防止静电损坏。
2. 摄像头/麦克风连接器： 在屏幕顶部边框附近，找到连接摄像头和麦克风的细长柔性扁平线缆（FFC），轻轻向上抬起连接器卡扣，然后拔出线缆。
3. 电源按钮板连接器： 电源按钮通常集成在一小块电路板上，找到它连接到主板的线缆，同样抬起卡扣拔出。
4. Wi-Fi 天线： 你会看到两根细长的天线（白色和黑色），它们通过金属片连接在无线网卡上。在拔下无线网卡之前，先拧下固定天线的螺丝，然后将其从网卡上拔下，并移开。
5. 其他传感器线缆： 检查是否还有其他连接到主板的线缆，例如红外线接收器等，按照同样的方法断开。

步骤 3：取出主板和散热模组

主板是核心组件,与散热器、风扇等紧密相连。

1. 拆卸散热器：

   • 找到连接CPU风扇的电源线,并拔下。
   • 你会看到散热器被几颗螺丝固定在主板上,通常这些螺丝会带有隔热垫或弹簧垫圈，请务必按顺序记住它们的位置并分开放置，装回时不能搞错。
   • 拧下所有散热器螺丝后,轻轻左右晃动散热器，使其与CPU和GPU之间的导热硅脂分离，然后平稳地取下散热器。注意：硅脂可能很粘，不要硬拉。

2. 拆卸主板：

   • 主板被多颗螺丝固定在机身上,拧下所有可见的主板固定螺丝。
   • 小心地抬起主板的一端,你会发现主板通过一些排线（如USB、音频接口）连接到机身的I/O区域（背面的接口）。
   • 轻轻拔掉这些排线，然后就可以将主板从机箱中完全取出。

步骤 4：取出硬盘和内存条

在取出主板后,或有时在主板下方，你可以轻松访问内存和存储。

1. 内存条：

   • 内存条两侧有金属卡扣。
   • 同时向外拨动两侧的卡扣,内存条会自动弹起一个角度。
   • 然后就可以将内存条拔出。

2. 固态硬盘：

   • SSD通常被一个金属支架或塑料托架固定。
   • 拧下固定支架的螺丝。
   • SSD连同支架一起取下,如果需要单独取出SSD，再拧下支架上的固定螺丝即可。

步骤 5：取出屏幕（可选，高风险）

警告： 拆卸屏幕是整个过程中最复杂、风险最高的操作，除非你有更换屏幕的明确需求，否则不建议进行。

1. 移除屏幕边框： 屏幕被一个塑料边框固定，你需要用撬棒非常小心地从屏幕边缘将边框撬开，边框卡扣非常脆弱，极易断裂。
2. 断开屏幕排线： 屏幕排线极其精细且脆弱，连接在主板和屏幕背板上，你需要非常小心地断开它。
3. 取出屏幕： 在断开所有连接后，才能将沉重的屏幕组件从机箱中取出。

第三部分：清洁、升级与装机

清洁

• 散热器： 用软毛刷和吹气球（或压缩空气罐）清理散热鳍片和风扇叶片上的灰尘，如果灰尘很顽固，可以用棉签蘸取少量高浓度异丙醇（酒精）擦拭，但务必等待完全干燥后再装回。
• 风扇： 如果风扇噪音大，可以在转轴处滴入一滴精密润滑油（如缝纫机油）。
• 滤网： 检查AIO背部或底部的进风口是否有滤网，取出并清洁。

升级

• 升级内存： 按照上述步骤取出旧内存，插入新的内存条，确保两侧卡扣自动扣紧。
• 升级/更换硬盘： 将新SSD安装到原来的支架上，然后按原样装回。

装机（与拆机顺序相反）

1. 安装硬盘和内存： 将SSD和内存条安装到它们各自的位置。
2. 安装主板： 将主板对准位置，插回所有排线，然后用螺丝固定。
3. 涂抹导热硅脂： 如果取下了散热器，需要清理掉旧的硅脂，然后在CPU和GPU核心上涂抹新的、高质量的导热硅脂（米粒大小即可，均匀涂抹）。
4. 安装散热器： 将散热器对准CPU和GPU，按照与拆卸时相反的顺序拧紧螺丝，以确保压力均匀。
5. 连接所有线缆： 按照断开时的相反顺序，连接所有排线和天线。请务必确保所有连接都牢固到位。
6. 安装底盖： 将底盖对准机身的卡口，均匀用力按压，直到所有卡扣都“咔哒”一声复位。
7. 最后测试： 连接好电源和显示器，开机测试，如果一切正常，再连接其他外设。
