Surface 1514 拆机后内部结构有何亮点？

重要声明与风险提示

在进行任何拆机操作之前,请务必仔细阅读以下内容：

1. 保修失效：自行拆机会立即导致您的设备失去官方保修资格。
2. 高风险操作：Surface 设备内部结构精密，排线脆弱，操作不当极易造成永久性损坏，如屏幕碎裂、主板烧毁、外壳刮花等。
3. 5G 版特殊性：Surface Pro 9 5G 版内置了高通骁龙 X65 调制解调器、SIM 卡槽和相关的天线，拆机比 Wi-Fi 版更复杂，风险也更高,天线连接是拆机中最容易出问题的环节之一。
4. 数据备份：强烈建议在拆机前完全备份您的重要数据。

如果您没有相关的拆机经验，或者对风险感到不确定，强烈建议将设备交给专业的维修服务。

拆机准备工作

工具：

1. 塑料撬棒/卡片：首选，避免金属工具刮伤外壳和损坏卡扣，信用卡、吉他拨片或专用的塑料撬棒套装都可以。
2. T5/T6/T8 梅花螺丝刀：用于拆卸机身背部的螺丝，Surface Pro 9 的螺丝规格通常是 T5 和 T8。
3. 吸盘：用于吸附屏幕,便于分离屏幕和后盖。
4. 热风枪/吹风机：强烈推荐，屏幕与后盖之间使用大量的胶水粘合,需要加热软化才能安全分离。
5. 镊子：用于夹取细小的螺丝和连接器。
6. 抗静电手环：防止静电损坏主板上的精密电子元件。
7. 工作台和良好的照明：提供一个干净、整洁、光线充足的工作环境。

准备工作：

1. 完全关机：确保设备已完全关机,而非仅进入睡眠模式。
2. 移除所有配件：取下键盘保护盖、触控笔等。
3. 拆下支架：如果您的设备配有支架，请先将其拆下,它通常由几个螺丝固定。
4. 记录螺丝位置：Surface 的螺丝长度和位置各不相同，建议在开始拆卸前，用手机拍照或画图记录下每个螺丝的位置和长度,避免装回时出错。

Surface Pro 9 5G (1514) 拆机步骤

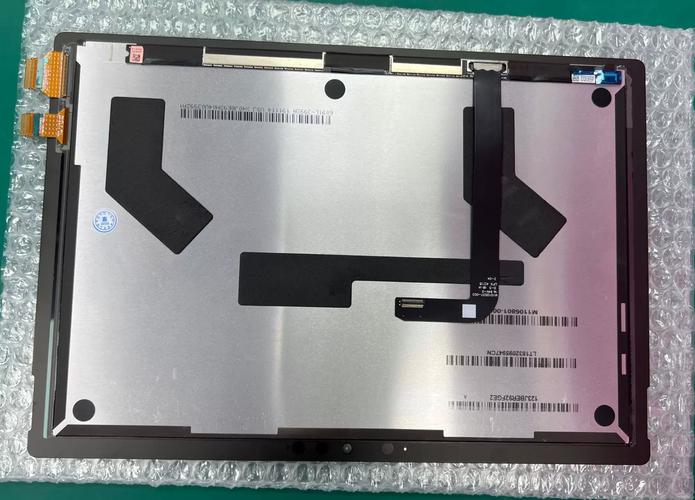

第一步：分离屏幕和后盖

这是整个拆机过程中最关键、风险最高的一步。

1. 加热：使用热风枪（温度建议 80-100°C）或吹风机（高档位），均匀地对屏幕边缘（特别是屏幕与后盖的接缝处）进行加热，持续移动热风枪，避免在同一个位置停留过久导致屏幕局部过热，加热约 2-3 分钟,使边缘的胶水软化。
2. 开缝：从屏幕顶部或侧面的一个角落开始，用塑料撬棒或卡片小心地插入屏幕和后盖之间的缝隙，动作要轻柔、缓慢，感觉到有阻力时停止,继续向旁边加热并推进。
3. 分离：沿着屏幕的边缘，一边加热一边用撬棒和吸盘配合，慢慢地将屏幕和后盖分离开。注意：屏幕和后盖之间除了胶水，还有排线连接,所以不要完全将屏幕拉开。
4. 断开排线：当屏幕打开约 90 度角时，您会看到连接主板和屏幕的排线，用撬棒轻轻抬起排线锁扣，然后小心地将排线拔出，至此，屏幕和后盖已完全分离。请务必小心处理屏幕，避免磕碰和划伤。

第二步：拆卸后盖内部组件

1. 断开电池连接：在主板上找到电池的连接器，用撬棒轻轻抬起锁扣，然后断开电池。这一步非常重要！ 断开电池可以防止在后续操作中意外短路。
2. 拆卸主板：
   • 拧下固定主板的螺丝（通常是 T5 或 T8）。
   • 断开连接到主板的所有排线，包括：
     • 摄像头排线
     • 无线局域网/蓝牙天线
     • 5G 天线（关键！）：5G 版本通常有两条主要的 5G 天线（主天线和分集天线），连接器非常小且脆弱,务必小心。
     • 触控屏排线（如果屏幕还连着）
     • 键盘排线（如果需要）
   • 小心地将主板从机身上取下。
3. 拆卸其他组件：
   • SIM 卡托：通常在主板上,可以拧下固定螺丝后取出。
   • 扬声器：固定在机身上,断开排线后即可取下。

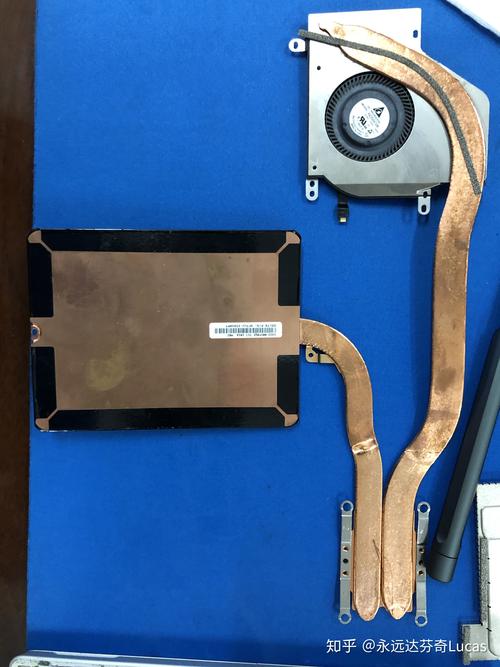

   • 风扇/散热模组（如果配备）：拧下螺丝,断开排线后取下。

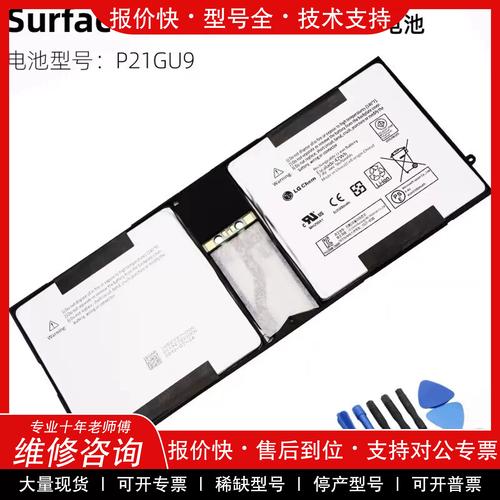

   • 电池：电池被大量胶水粘在机身后壳上,需要用撬棒和热风枪小心地将其分离。

常见问题与注意事项

1. 屏幕开裂：加热不均匀或用力过猛是导致屏幕开裂的主要原因，务必使用塑料工具,并均匀加热。
2. 外壳划痕：金属撬棒很容易刮伤后盖的铝合金表面,全程使用塑料撬棒。
3. 排线损坏/断裂：这是最常见的“工伤”，在拔插排线时，一定要先抬起锁扣，然后垂直于排线方向拔出,切勿生拉硬拽。
4. 螺丝拧花或掉入机内：使用尺寸正确的螺丝刀，并保持垂直，拧螺丝时如果感觉阻力异常，立即停止,可以在螺丝刀头部贴一点胶带增加摩擦力。
5. 天线问题：5G 天线是 5G 版拆机的难点，重新组装时，必须确保所有天线（尤其是两条 5G 天线）都正确连接到主板上对应的位置，否则会导致 5G 信号丢失或变差,最好在拆机前拍照记录天线的走向和连接位置。
6. 屏幕排线方向：重新安装屏幕时，注意排线的方向,确保它能够顺利插入并锁好。
7. 胶水处理：如果需要更换后盖或屏幕，旧的胶水很难清除，可以使用塑料刮刀或专用溶剂小心处理,注意不要刮伤塑料框架。

重新组装

组装过程是拆机的逆过程,但需要更加小心：

1. 清洁表面：确保所有接触面（屏幕、后盖、主板）都干净无尘。
2. 更换胶带（可选）：如果旧的屏幕密封胶已经失效，可以购买专用的屏幕密封胶带（如 iFixit 的胶带）来重新粘贴,以恢复一定的防尘防水性能。
3. 对齐：将屏幕后盖对齐，从一边开始，轻轻按压,确保完全贴合。
4. 连接排线：在连接所有排线（特别是天线）前，不要拧紧任何螺丝，先连接好所有排线并测试设备是否能正常开机、显示、连接网络，确认无误后再拧紧螺丝,这样可以避免排线接错或遗漏。
5. 拧紧螺丝：严格按照之前记录的螺丝位置和长度，使用正确的扭矩拧紧,不要过度拧紧。

Surface Pro 9 5G (1514) 的拆机是一项高难度、高风险的操作，尤其对于 5G 天线的处理要求极高，如果您只是想升级内存或 SSD，非常不建议自行尝试，因为这些部件在主板上焊接,几乎无法更换。

如果您的主要目的是更换电池、屏幕或后盖，并且对自己的动手能力有信心，那么请务必遵循以上步骤，并做好承担一切后果的准备，否则，寻求专业的第三方维修服务是更安全、更可靠的选择。
