iPod Shuffle 拆开后内部藏着什么？

iPod shuffle 的设计非常小巧，尤其是第四代，几乎无法维修，但不同代次的拆机难度和内部结构差异很大，下面我将按代次为您拆解并提供查找资源的方法。

重要提示：拆机风险与准备工作

在开始之前,请务必了解：

1. 失去保修：拆机会立即使您的 iPod shuffle 失去官方保修。
2. 损坏风险高：shuffle 体积极小，内部元件精密，非常容易在拆解过程中损坏（如撕裂排线、撬碎塑料卡扣等）。
3. 工具要求：您需要一套精密工具，主要是塑料撬棒和小型螺丝刀（如 PH00 十字螺丝刀）。强烈建议使用塑料撬棒，金属工具极易划伤外壳或损坏内部元件。
4. 静电防护：人体静电可能损坏内部芯片，建议在干燥环境操作，或佩戴防静电手环。

各代 iPod Shuffle 拆机概览

第一代 & 第二代 (2005-2006)

这两代 shuffle 的设计相对“传统”，通过一个金属夹子固定后盖，拆解相对容易。

• 外观特点：铝制外壳，有控制按钮，有 USB 接口盖。
• 拆解步骤：
  1. 打开 USB 盖：用指甲或小工具撬开 USB 盖子。
  2. 拧螺丝：用小螺丝刀拧下 USB 盖下方隐藏的螺丝。
  3. 撬开后盖：用塑料撬棒从缝隙处小心撬开后盖，后盖是通过卡扣固定的，需要均匀用力。
  4. 断开电池连接：打开后盖后，你会看到电池和一块电路板，电池通过一个易拉拔的排线连接到主板上，捏住排线插头根部轻轻拔出即可。
• 内部结构：主要由一块主板、一块闪存芯片、一块电池和少量元件组成，电池通常是可更换的（型号为 7V 120mAh 左右）。
• 维修价值：较高，可以更换电池、闪存芯片（需焊接技术）等。

第三代 (2009)

第三代 shuffle 是一个分水岭，它采用了全新的“夹子”设计，整个机身就是一个铝制夹子，没有物理按钮，通过耳机线控操作。

• 外观特点：一体式铝制夹子，无物理按钮，底部有一个 3.5mm 耳机孔和一个微型开关。
• 拆解难度：极高，整个机身通过超声波焊接密封，无法像前两代那样打开后盖，官方从未设计过维修方案。
• 拆解方法（高风险）：
  1. 加热外壳：有人尝试用热风枪均匀加热机身，试图软化密封胶，然后用非常薄的刀片或撬棒强行撬开。这种方法极易导致外壳变形、损坏内部元件，成功率极低。
  2. 从耳机孔切入：更极端的方法是从耳机孔或开关处切入，破坏性地打开外壳。
• 内部结构：内部空间被压缩到极致，电池和主板紧密贴合，几乎没有任何空隙。
• 维修价值：极低，基本不具备常规维修的可能性，如果损坏，通常只能整机更换。

第四代 (2010-2025)

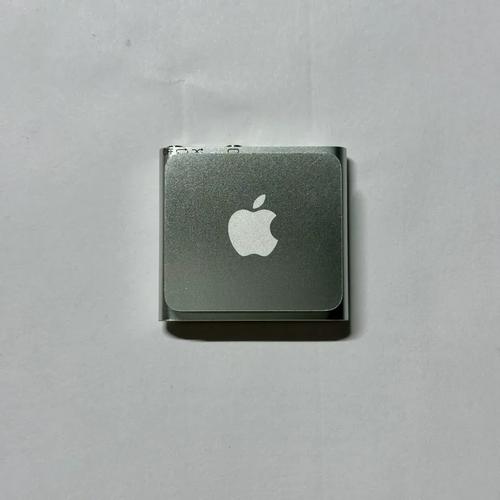

这是最著名、也最难拆的一代 shuffle，它回归了小巧的方形设计，将控制按钮移到了机身正面。

• 外观特点：方形不锈钢外壳，正面有控制按钮，背面有夹子。
• 拆解难度：几乎不可能，和第三代类似，它也是完全密封的，并且采用了更坚固的制造工艺。
• 拆解方法（几乎不可能）：

  和第三代一样,加热和撬开是唯一的方法，但失败率接近100%，外壳非常坚固，一旦尝试撬动，几乎肯定会留下永久性损伤或直接报废。

• 内部结构：和第三代类似，内部元件高度集成，空间利用率达到极限。
• 维修价值：零，任何损坏都意味着设备报废，它的设计初衷就是一次性、不可维修的电子产品。

如何查找高清拆机图和视频？

虽然我无法直接在这里展示所有受版权保护的图片,但您可以轻松地在以下平台找到高质量的拆解资源。

图片资源

• iFixit：这是全球最权威的电子产品维修社区，拥有最详尽的拆解指南和高清图片。

  • 搜索关键词：在 Google 或 iFixit 网站上搜索 iPod shuffle 1st generation teardown、iPod shuffle 2nd generation teardown 等。
  • iFixit 链接示例：
    • iPod Shuffle 1st Generation Teardown
    • iPod Shuffle 2nd Generation Teardown
    • iPod Shuffle 3rd Generation Teardown
    • iPod Shuffle 4th Generation Teardown

• Google 图片搜索：


  （图片来源网络，侵删）
  • 使用中文或英文关键词,如 ipod shuffle 拆机图、ipod shuffle 内部结构、ipod shuffle 2nd gen internal 等。

视频资源

视频能更直观地展示拆解过程和风险,强烈建议观看。

• YouTube：这是最好的视频平台。
  • 搜索关键词：iPod shuffle teardown、ipod shuffle 拆解、how to open ipod shuffle。
  • 推荐频道：搜索 JerryRigEverything（虽然他没专门拆过 shuffle，但他的拆解视频风格很有参考价值）、PBKreviews、Hugh Jeffreys 等科技频道，或者直接搜索相关视频。
  • ：您可以看到从工具准备、撬开外壳、断开连接到展示内部元件的全过程，特别是能感受到第三、四代拆解的巨大难度。

希望这份详细的指南能帮助到您！在动手前，请务必权衡利弊，祝您好运！
