Dell Latitude 3470拆机步骤与注意事项？

重要提示与准备工作

安全第一：

1. 断开所有电源： 确保电脑已完全关机，并拔掉电源适配器，如果电池是可拆卸的，请将其取下，对于 Latitude 3470，电池通常是内置的，但拔掉电源适配器是必须的。
2. 防止静电： 静电可能会损坏精密的电子元件，请在干燥、洁净的环境中进行操作，并佩戴防静电手环，或者经常触摸金属物体（如机箱未上漆的部分）来释放自身静电。
3. 准备工具： 准备一套合适的螺丝刀（通常需要十字螺丝刀，部分可能需要PH0或PH00的小螺丝刀）、塑料撬棒和镊子，避免使用金属工具，以免划伤外壳或损坏部件。
4. 拍照记录： 在拆解每一步之前，用手机拍照记录下螺丝的位置、排线的走向和卡扣的位置，这会在你重新组装时提供极大的帮助。
5. 耐心细致： 笔记本内部结构紧凑，很多部件通过卡扣和排线连接，切勿使用蛮力，遇到阻力时请停下来检查，找到正确的拆卸方法。

所需工具：

• 十字螺丝刀
• PH0 或 PH00 小型十字螺丝刀（用于拆键盘等小螺丝）
• 塑料撬棒
• 镊子
• （可选）防静电手环

Dell Latitude 3470 拆机步骤

第一步：移除后盖/电池

Latitude 3470 的后盖是主要的 access door，通过多颗螺丝固定。

1. 翻转笔记本，使 D 面朝上。
2. 拧下所有后盖螺丝，不同位置的螺丝长度可能不同，务必按照顺序摆放好，并做好标记，电池附近和内存条附近会有较长的螺丝。
3. 使用塑料撬棒，从后盖边缘（通常有卡扣的位置）轻轻撬开，沿边缘慢慢滑动，直到所有卡扣都松开。
4. 取下后盖。

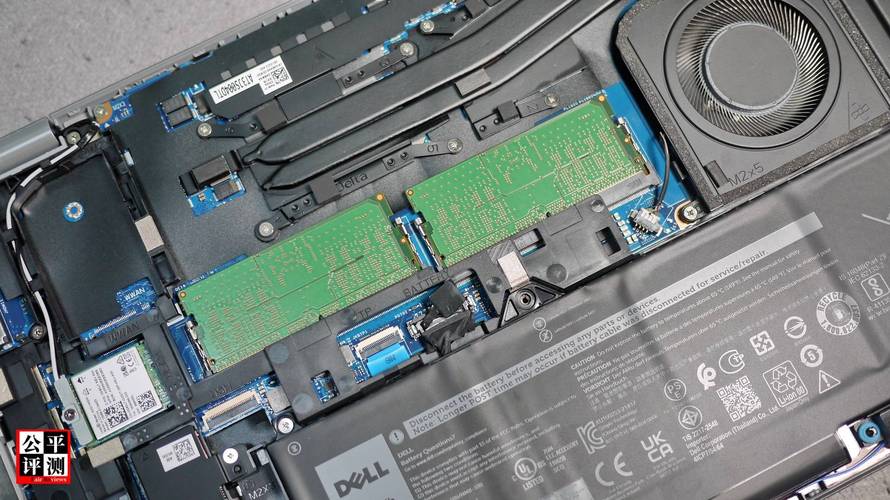

第二步：访问并升级内存

内存条位于后盖下方,非常容易更换。

1. 找到内存条插槽，通常有两个插槽，旁边会有一个金属或塑料的卡扣。
2. 向外拨开两侧的卡扣，内存条会自动弹起一个角度。
3. 以约 45 度角取出内存条。
4. 安装新内存时,将内存条的金手指对准插槽，以 45 度角插入，然后向下按压，直到两侧卡扣自动“咔”一声扣住。

第三步：访问并更换硬盘/固态硬盘

硬盘仓通常也在后盖下方。

1. 找到硬盘仓，它通常被一个金属外壳保护着，由几颗螺丝固定。
2. 拧下固定硬盘仓的螺丝，并取下整个硬盘仓。
3. 硬盘仓内部通常还有一个小螺丝固定着硬盘本身,拧下这个螺丝。
4. 硬盘会通过一个托架或直接通过滑轨拉出,轻轻将硬盘拉出。
5. 如果要更换为 2.5 英寸 SSD，只需将新硬盘装入托架，拧上螺丝，然后反向装回即可，如果想更换更小的 M.2 SSD，请看下一步。

第四步：访问并安装 M.2 固态硬盘（如果支持）

Latitude 3470 通常会带有一个 M.2 插槽，用于安装高速的 NVMe 或 SATA 协议的 M.2 SSD。

1. 找到 M.2 插槽，它通常位于主板上，靠近内存条或无线网卡的位置，是一个小的、带金手指的插槽。
2. 找到 M.2 螺丝和垫柱，在主板上或包装袋里，你会找到一个很小的螺丝和一个塑料/金属的垫柱（Standoff），这个垫柱是必须的，它用于支撑 M.2 SSD 的尾部，防止其因使用而弯曲。
3. 将垫柱安装到主板上对应的位置，通常是将它拧入主板预留的孔位中。
4. 以约 30 度角将 M.2 SSD 插入插槽，确保金手指完全插入。
5. 轻轻向下按压 SSD 的尾部，直到它被卡住，然后用准备好的小螺丝将其固定在垫柱上。
6. （可选）如果你的主板支持，可以在 M.2 SSD 上安装一个散热片，以改善散热。

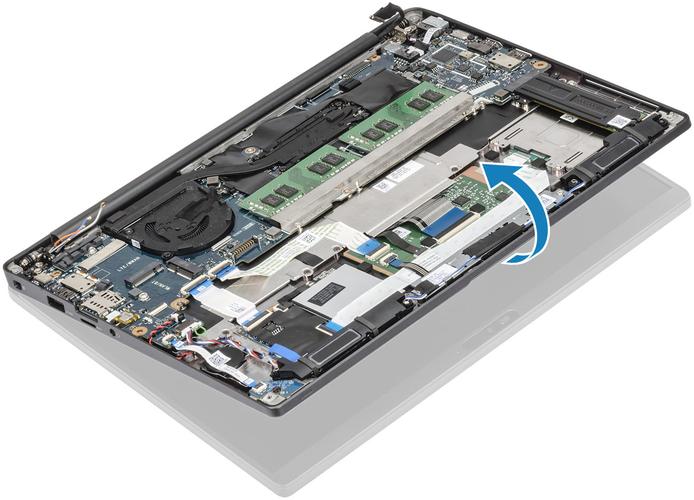

第五步：移除键盘和掌托（深度拆解）

如果你想更换风扇、清洁散热模组或更换主板，就需要拆下键盘和掌托，这一步比较复杂，需要非常小心。

1. 移除后盖和电池（如第一步所述）。
2. 断开所有内部连接：
   • 电池连接器： 找到主板上的电池排线，用撬棒轻轻向上抬起连接器的卡扣，然后拔出排线。
   • 无线网卡天线： 天线通常是两根很细的线头，通过金属卡扣固定在网卡上，先拔天线，再拔网卡本身。
   • 其他排线： 拔掉摄像头、触摸板等所有连接到主板的排线，操作方式相同：先撬开卡扣，再拔出排线。
3. 移除内存和硬盘（可选，但为了方便操作，建议移除）。
4. 移除键盘：
   • 翻转笔记本到 C 面（键盘面）。
   • 在键盘上方（屏幕转轴附近）通常有 1-2 颗隐藏的螺丝，取下它们。
   • 在键盘底部,用撬棒小心地撬开塑料卡扣，将键盘框架从掌托上分离出来。
   • 断开键盘排线（通常是 ZIF 排线，需要小心撬起卡扣），然后取下整个键盘总成。
5. 移除掌托/上盖总成：
   • 现在只剩下掌托和触摸板了,它通过几颗螺丝固定。
   • 拧下所有固定掌托的螺丝。
   • 用撬棒沿着边缘小心地撬开,分离掌托，内部可能还有排线连接（如指纹识别器、触摸板），在完全分离前，务必先断开这些连接。

第六步：移除散热模组和风扇

这是清洁和更换硅脂的关键步骤。

1. 确保已断开所有连接并移除掌托。
2. 拧下散热模组固定螺丝，通常有 4 颗，可能会有长短之分，请记住位置。
3. 先拧下较长的螺丝，再拧下较短的螺丝，这样可以避免主板因压力过大而损坏。
4. 取下散热模组，它会和 CPU/GPU 紧密贴合，可能需要轻轻左右晃动一下才能取下。
5. 清洁和更换硅脂：
   • 用无水酒精和高纯度棉签或无尘布,彻底清洁 CPU 和 GPU 表面的旧硅脂。
   • 在 CPU 和 GPU 核心中央，挤上适量的新硅脂（米粒大小即可）。
   • 将散热模组重新对准位置,均匀地装回，并按照“先长后短”的顺序拧紧螺丝。

重新组装

1. 反向操作：按照拆解的相反顺序进行组装。
2. 检查连接：确保所有排线都已正确插入并卡紧，这是最容易出现问题的地方。
3. 不要上紧后盖：在确认所有功能（开机、屏幕、键盘、触摸板等）正常后，再拧上后盖螺丝，可以先不拧螺丝或只拧上一两颗，开机测试，没问题后再全部拧紧。
4. 最终测试：装好后盖，连接电源，开机进入系统，检查所有硬件是否被正确识别。

希望这份详细的指南能帮助你成功完成 Dell Latitude 3470 的拆机！祝你操作顺利！
