TS-XL 是一个产品系列，而不是单一型号，它包括了 TS-XL, TS-XL/R5, TS-XL/R5, TS-XL/R6 等多个型号，它们在内部硬件上（如硬盘数量、处理器、内存）有所不同，但它们的物理结构、拆机方式和设计理念基本相同。
（图片来源网络，侵删）
拆机通常出于以下几种目的：
- 更换或升级硬盘：最常见的原因,当硬盘故障或容量不足时。
- 清理内部灰尘：长期运行后，风扇和散热片会积灰,影响散热性能。
- 更换风扇：风扇老化或损坏导致噪音过大。
- 维修主板或其他组件：高级用户或维修人员的操作。
⚠️ 重要警告与风险提示
在开始之前,请务必了解以下风险：
- 保修失效：自行拆机会立即导致设备失去官方保修资格。
- 数据丢失风险：操作不当（如静电、短路）可能损坏硬盘或主板，导致所有数据丢失。在操作前，请务必备份你所有的重要数据！
- 安全风险：NAS 内部有高压电容，即使断电后短时间内也可能带电,操作时务必断开电源并等待几分钟。
- 硬件损坏风险：暴力拆解、使用错误的工具或静电都可能造成不可逆的硬件损坏。
拆机前的准备工作
- 数据备份：再次强调，这是最重要的一步！确保你的数据已经安全地备份到其他地方。
- 关闭设备并断电：通过 Web 界面正常关闭 NAS 系统，然后拔掉电源线，等待至少 5-10 分钟,让内部电容完全放电。
- 准备工具：
- 十字螺丝刀：通常需要 PH0 或 PH00 规格的精密螺丝刀。
- 防静电手环：强烈建议佩戴,以防止静电损坏主板和硬盘上的电子元件。
- 工作台：一个干净、宽敞、光线充足的地方。
- 收纳盒：用于分类存放拆下来的螺丝,避免混淆。
- 查阅官方手册：如果手头有随机的《快速入门指南》，可以查阅一下关于更换硬盘的部分,通常会有简单的示意图。
Buffalo TS-XL 拆机步骤详解
TS-XL 的设计非常模块化，拆机过程相对简单,核心是移除前面板的硬盘笼。
步骤 1：移前面板和硬盘笼
这是最关键的一步，TS-XL 的所有核心组件都在这个可抽出的硬盘笼里。
（图片来源网络，侵删）
- 定位释放开关：在 NAS 的正面，找到硬盘笼两侧的黑色塑料卡扣,通常在硬盘托盘的下方或侧面。
- 释放卡扣：用手指或平头螺丝刀轻轻按压或拨动这两个卡扣，你会听到“咔哒”一声,表示卡扣已松开。
- 拉出硬盘笼：松开卡扣后，整个硬盘笼（包括前面板）就可以像抽屉一样平稳地向前拉出，拉出到尽头即可,它并没有完全脱离机身。
步骤 2：断开内部连接线
现在你可以看到 NAS 的内部“内脏”了，在拉出的硬盘笼下方,你会看到连接到主板的几组线缆。
- 识别线缆：
- SATA 数据线：通常有多根，连接到每个硬盘托盘下方的电路板，再汇集到主板,颜色可能是白色或灰色。
- SATA 电源线：一根粗大的黑色线,为硬盘提供电力。
- USB 前面板线：一根小排线，连接到前面板的 USB 接口。
- 风扇线：连接到机箱风扇。
- 安全拔线：
- 对于排线/小接口：捏住接口的塑料卡扣，垂直向上轻轻拔出。千万不要直接拉扯线缆本身！
- 对于 SATA 电源线：捏住接口的两侧，垂直拔下，这个接口比较紧，需要一些力气,但一定要保持垂直。
步骤 3：完全移除硬盘笼
硬盘笼已经与主板完全分离，你可以将它从 NAS 机身上整个取下来了。
步骤 4：访问内部组件

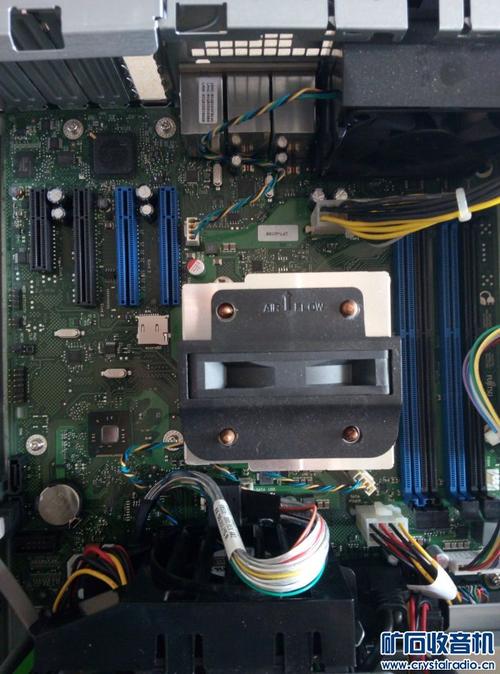

移除硬盘笼后，NAS 的内部结构一览无余,你可以看到：
- 主板：位于机箱底部。
- CPU 和散热器：主板上靠近风扇的芯片组。
- 内存条：通常是一根或两根 SO-DIMM 笔记本内存,插在主板上。
- 电源供应器：通常是一个独立的金属盒子,固定在机箱的某个角落。
- 机箱风扇：用于排出热气。
常见操作指南
A. 如何更换或安装硬盘？
- 从硬盘笼上取下旧硬盘：拧下固定硬盘托盘的几颗螺丝,然后将硬盘连同其下方的电路板一起从托盘上取下。
- 将新硬盘装入托盘：将新硬盘对准托盘的螺丝孔位，拧上螺丝固定好，注意，新硬盘需要先进行格式化才能在 NAS 上使用。
- 重新安装：将装好硬盘的托盘插回硬盘笼，确保托盘完全推入并听到“咔哒”声锁定。
- 连接线缆：按照步骤 2 的方法，将所有线缆（SATA 数据、电源、USB、风扇）重新连接到主板上。
- 推回硬盘笼：将整个硬盘笼平稳地推回 NAS 机箱，直到听到两侧卡扣“咔哒”一声自动锁定。
- 开机：连接电源并开机，进入 NAS 的 Web 管理界面，系统会自动检测到新硬盘，你需要根据提示进行初始化、格式化和创建存储池/卷。
B. 如何清理灰尘？
- 吹扫风扇和散热片：使用压缩空气罐或吹气球，对准风扇和 CPU 散热片的缝隙进行吹扫。注意： 如果用压缩空气，请保持罐身直立，避免液体喷出，吹风扇时，最好用手或笔轻轻卡住扇叶,防止其高速空转损坏轴承。
- 擦拭表面：对于机箱内部和硬盘笼上的浮尘,可以用干燥的软布或毛刷轻轻擦拭。
- 清理硬盘笼滤网：TS-XL 的硬盘笼通常设计有防尘滤网（在硬盘和风扇之间），可以取下用清水冲洗（需完全晾干），或用吸尘器/刷子清理。
C. 如何更换风扇？
- 定位风扇：风扇通常固定在机箱后部或侧面的金属板上。
- 断开电源：拔掉连接到风扇的电源线。
- 拧下螺丝：拧下固定风扇的几颗螺丝。
- 更换新风扇：将新风扇对准孔位，装上螺丝，并重新插上电源线。注意风扇的出风方向,通常有箭头标识。
重新组装与开机
- 检查：在合上前盖前，快速检查一遍所有螺丝是否都已拧紧,所有线缆是否连接牢固且没有挤压。
- 合上硬盘笼：确保硬盘笼两侧的卡扣已锁定。
- 连接电源与网线：接通电源,开机。
- 检查状态：观察 NAS 前面的指示灯，确保正常亮起，登录 Web 界面，检查系统状态、网络连接和硬盘状态是否正常。
Buffalo TS-XL 的拆机设计非常人性化，核心就是那个“一拉即出”的硬盘笼，只要操作前做好充分准备，过程小心谨慎，更换硬盘、清理灰尘等日常维护工作对于普通用户来说也是完全可以胜任的。
（图片来源网络，侵删）
最后再次提醒：安全第一，数据至上！ 如果你对自己的动手能力没有信心，或者设备仍在保修期内，强烈建议联系 Buffalo 官方客服或寻求专业维修人员的帮助。
