Latitude 3340 拆机后内部有何设计亮点？

第一部分：Latitude 3340 概述

Latitude 3340 是戴尔面向教育市场推出的一款坚固耐用的 13 英寸商务笔记本，它以“学生本”的身份闻名，设计上强调耐用性、可管理性和安全性，而非极致的性能或轻薄。

• 目标用户：学生、教育工作者、中小企业用户。
• 核心特点：防泼溅键盘、坚固的机身、丰富的企业级管理功能（如 Dell Client Configuration Toolkit）。
• 常见配置：
  • 处理器：第四代 Intel Core i3/i5/U 系列低电压处理器（如 i3-4010U, i5-4210U）。
  • 内存：4GB 或 8GB DDR3L 1600MHz。
  • 存储：500GB 或 1TB 5400rpm 机械硬盘，或少量 128GB SSD。
  • 屏幕：13.3 英寸 1366x768 分辨率 TN 屏幕（部分高配版可能有 1080p IPS 屏幕）。

第二部分：物理拆解步骤与注意事项 ⚠️

重要提示：拆解有风险，可能导致保修失效、硬件损坏或数据丢失，请在操作前断开所有电源连接，并做好防静电措施（佩戴防静电手环）。

准备工作

• 工具：塑料撬棒、小型十字螺丝刀、T5/T6 梅花螺丝刀（可能需要）、镊子。
• 环境：一个干净、光线充足、平坦的工作台。
• 数据备份：如果计划更换硬盘或内存，请务必备份所有重要数据。

拆解步骤

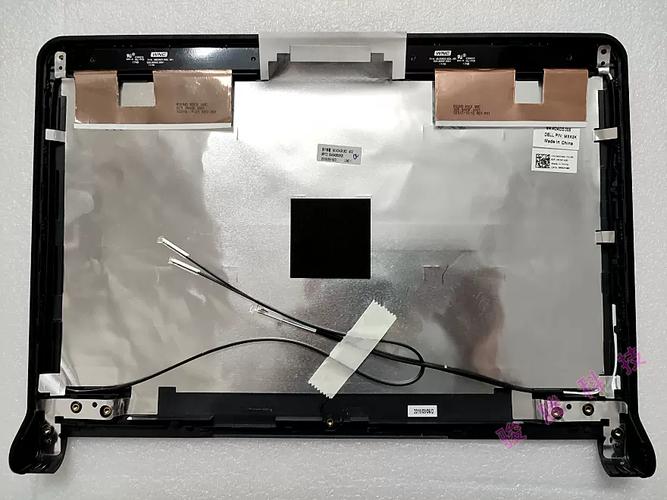

移除后盖 Latitude 3340 的后盖是通过多颗螺丝固定的，并且采用了卡扣设计，需要小心撬开。

1. 将笔记本背面朝上放置。
2. 使用螺丝刀拧下后盖上的所有螺丝。注意：有些螺丝长度不同，请记住它们各自的位置，以便回装。
3. 用塑料撬棒从后盖的缝隙（通常是标签下方或边缘）轻轻插入，慢慢划开卡扣，动作要轻柔，避免用力过猛损坏卡扣或外壳。
4. 完全松开所有卡扣后,即可取下后盖。

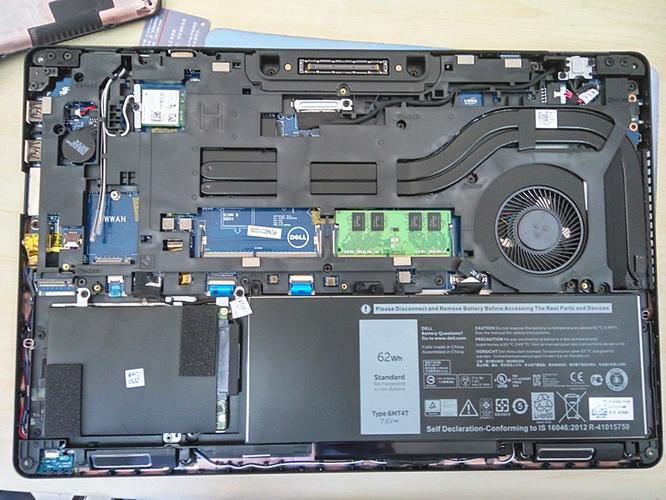

断开内部连接 取下后盖后，你会看到内部的主板、电池、散热风扇等部件，在拆卸任何部件之前，必须先断开连接。

1. 断开电池连接：找到主板上的电池排线接口，用撬棒或指甲轻轻向上抬起卡扣，然后拔出排线，这是最重要的一步，可以防止在后续操作中发生短路。
2. 断开无线网卡天线：找到无线网卡（通常在屏幕转轴附近），你会看到两根细小的天线（白色和黑色），它们通过金属片卡在网卡上，分别取下这两根天线。
3. 断开键盘/触摸板排线：如果需要更换主板或深度清洁，可能需要拆卸键盘，键盘排线通常位于主板靠近掌托的位置，同样是通过卡扣固定，小心拔出。

拆卸主要部件

• 内存升级

  • 内存插槽位于主板上,通常有 1-2 个插槽。
  • 两旁的金属卡扣会自动弹起,内存条会呈一个角度翘起，即可拔出。
  • 安装新内存时,对准插槽，以约 45 度角插入，然后按下两端，直到卡扣自动扣住。

• 硬盘/固态硬盘升级

  • 硬盘通常被一个金属支架固定。
  • 先拧下固定支架的螺丝。
  • 拔掉硬盘与主板之间的 SATA 数据线和电源线。
  • 将整个硬盘连同支架一起取出。
  • 重要提示：Latitude 3340 的主板原生支持 SATA III 接口，这意味着你可以使用任何标准的 2.5 英寸 SATA 接口的机械硬盘或固态硬盘进行替换，性能瓶颈主要在于处理器而非接口，升级到 SSD 是提升这台老电脑体验最立竿见影的方法。

• 散热模块与处理器更换

  • 这是拆解中最复杂的部分。
  1. 拧下散热风扇固定支架上的螺丝。
  2. 断开风扇的电源线。
  3. 小心地将整个散热模块（包含铜管和散热鳍片）向上抬起，注意不要弄弯散热鳍片。
  4. 取下散热模块后,你会看到 CPU 和南桥芯片。
  5. CPU 是通过一个金属压杆固定的，向外拨动压杆，然后向上抬起压杆，即可取下 CPU。
  6. 更换导热硅脂：在重新安装散热模块前，务必用无水酒精和棉签清理掉 CPU 和散热模块上残留的旧硅脂，然后涂抹新的、高质量的导热硅脂。

第三部分：内部结构深度分析

散热系统：平庸的设计

• 结构：单热管 + 单风扇散热，一根细长的热管连接 CPU 和散热鳍片，由一个尺寸不大的风扇吹风。
• 分析：这套散热系统对于其搭载的第四代低电压 U 只能说“勉强够用”，在日常办公、网页浏览等轻度负载下，噪音和温度控制尚可接受，但一旦进行高负载任务（如视频转码、虚拟机），CPU 很快就会因为温度过高而降频，导致性能下降，风扇的噪音也比较明显。
• 升级潜力：几乎为零，散热模组是高度集成的，无法更换更大或更高效的散热器，唯一的优化就是定期清理灰尘和更换高品质导热硅脂。

升级潜力：亮点所在

Latitude 3340 在升级性上做得非常出色，这也是其作为教育本的一大优势。

• 内存：
  • 支持 DDR3L 1600MHz 内存。
  • 通常提供 2 个 SO-DIMM 插槽。
  • 最大支持容量：官方支持最高 16GB (8GB x 2)，很多用户实测证实，使用 16GB 内存后系统运行稳定，是延长电脑使用寿命的有效方式。
• 存储：
  • 标配 2.5 英寸 SATA 硬盘位。
  • 强烈建议升级：将原装的 5400rpm 机械硬盘更换为 SATA III 接口的固态硬盘，这能将开机时间、软件加载速度和系统整体响应速度提升数倍，让这台老电脑焕发新生。
  • 注意：3340 不支持 M.2 硬盘，所有关于 M.2 的升级方案都是错误的，请务必购买 2.5 英寸的 SSD。

维修性：中规中矩

• 优点：内存和硬盘的更换非常简单，无需拆解太多部件，甚至可以在不拆后盖的情况下通过底部的盖板直接更换内存和硬盘（部分型号设计如此）。
• 缺点：
  • 电池：电池被固定在内部，更换时需要拆开后盖，相对麻烦。
  • 键盘：键盘是集成在掌托上的总成，更换键盘需要拆解较多排线，对新手不友好。
  • 屏幕：更换屏幕需要拆下整个前框，工序较为复杂。

第四部分：总结与建议

Latitude 3340 拆机总结：

这是一台“为升级而生”的商务本，它的设计核心不是追求极致的性能或轻薄，而是提供坚固耐用性和出色的可升级性。

如果你拥有一台 Latitude 3340，并希望让它继续服役，最佳方案是：

1. 升级 SSD (必做)：购买一块 240GB 或 480GB 的 SATA III 固态硬盘，替换掉原装的机械硬盘，这是提升体验最有效、性价比最高的投资。
2. 升级内存 (推荐)：如果感觉内存不足（例如只有 4GB），可以再加一根 4GB 或直接更换为两条 8GB 组成 16GB 双通道，能显著改善多任务处理能力。
3. 清灰换硅脂 (保养)：如果电脑使用多年，风扇噪音大、运行发热严重，可以考虑拆机清理风扇和散热鳍片上的灰尘，并更换新的导热硅脂。

通过以上几步,一台 Latitude 3340 完全可以变成一台流畅运行 Office 套件、网页浏览、甚至轻度影音娱乐的可靠“备用机”或“学生机”，继续发挥其剩余价值。
