戴尔 Inspiron 14 拆机步骤详解？

在进行任何拆机操作之前，请务必阅读以下重要提示：

⚠️ 重要提醒：

1. 保修失效： 拆机几乎肯定会失去官方保修资格。
2. 静电风险： 人体静电可能损坏精密的电子元件，请务必在接触内部零件前，触摸金属物体以释放静电,或佩戴防静电手环。
3. 断电断连接： 务必完全关机，并拔掉电源适配器和电池（如果可拆卸）。 对于大多数现代 Inspiron 14，电池是内置的,但第一步永远是拔掉电源。
4. 准备工具： 准备一套合适的工具，特别是塑料撬棒,可以有效避免划伤脆弱的外壳卡扣。
5. 记录过程： 拆下的螺丝请按不同位置分类放好，因为不同位置的螺丝长度可能不同,装错可能会导致外壳损坏或内部元件顶坏。
6. 耐心细致： 笔记本内部结构紧凑，有很多排线和卡扣，操作时务必耐心、轻柔。

通用拆机步骤 (适用于大多数 Inspiron 14 型号)

这个过程是基于 Inspiron 14 5000/7000 等常见型号的通用设计,具体细节请以你手中型号的维修手册为准。

第一步：准备工作

1. 关机并断电： 将电脑完全关机,然后拔掉电源适配器。
2. 移除外部设备： 拔掉所有USB设备、HDMI线、SD卡等。
3. 翻转笔记本： 将笔记本D面（底面）朝上，放置在柔软的平面上,如一块毛巾或防静电垫上。
4. 准备工具： 准备好你需要的工具，主要包括：
   • 十字螺丝刀 (通常是 Phillips #0)
   • 塑料撬棒 (必备)
   • 镊子 (用于拔插排线)
   • 防静电手环 (强烈推荐)

第二步：移除后盖

这是最核心的一步，Inspiron 14 通常采用“后盖式”设计,即整个D面是一块完整的塑料盖板。

1. 拧下所有螺丝：

   • 仔细观察D面，你会发现很多螺丝孔。注意： 有些螺丝孔可能被脚垫或标签覆盖,你需要用牙签或小刀小心地将其挑开。
   • 拧下所有可见的螺丝。非常重要的一点： 有些螺丝可能长短不一，或者有些是固定键盘/内存的，请务必将它们分类存放,避免装错。
   • 有些型号的内存仓盖板螺丝可能比较特殊，也可能是十字螺丝，但长度较短,也要注意区分。

2. 撬开后盖：


   （图片来源网络，侵删）
   • 拧下所有螺丝后,后盖通常只靠塑料卡扣固定。
   • 使用塑料撬棒，从后盖的缝隙（通常是标签附近或边缘）轻轻插入。
   • 沿着边缘慢慢滑动撬棒，逐一解开卡扣，你会听到“咔哒”声,这是卡扣松开的声音。
   • 动作一定要轻柔，如果遇到阻力，不要强行撬开，可能是还有螺丝没拧下或者卡扣位置不对,换个角度尝试。

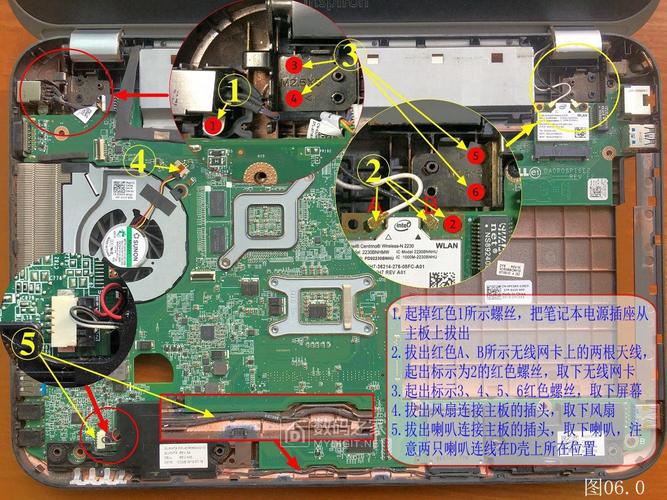

   • 当所有卡扣都松开后，后盖就可以取下了，取下时注意连接排线，有些型号的Wi-Fi天线或摄像头线可能还连接在主板上。

第三步：断开内部排线 (如果需要)

如果你的目标是更换硬盘、内存、散热模块或主板,你需要断开连接。

1. 断开电池连接： 找到主板上的电池接口（通常是两条白色或黑色的插头），用镊子捏住插头的卡扣，然后垂直向上拔出。这一步非常重要，可以防止在后续操作中意外短路。
2. 断开其他排线：
   • 键盘/触摸板排线： 通常在主板顶部，用一个小的塑料卡扣固定，用镊子挑起卡扣,然后轻轻将排线水平拔出。
   • 屏幕排线： 连接在屏幕转轴处，非常细小,操作时要格外小心。
   • Wi-Fi天线： 通常有两根，连接在无线网卡的两个小金属柱上，拔下时不要用力拉天线线缆本身,要捏住底部的金属座。
   • 摄像头排线： 如果有,通常在屏幕边框下方。
   • 硬盘/SSD排线： 如果是2.5英寸硬盘，会有数据线和电源线；如果是M.2 SSD，通常直接插在插槽上,拧下固定螺丝即可拔出。

第四步：访问和更换主要部件

现在你可以看到内部结构了：

1. 内存升级：

   • 找到内存条，它们通常成对出现，呈银色长条状,两端有金属卡扣。
   • 拨开两端的卡扣,内存条会自动弹起一个角度。
   • 以30-45度角捏住内存条两端,将其拔出。
   • 安装新内存时，对准插槽的缺口，以同样角度插入，然后向下按压，直到两端的卡扣“咔”一声自动扣住。

2. 硬盘/SSD升级：


   （图片来源网络，侵删）
   • 5英寸硬盘： 找到硬盘托架，通常有几颗螺丝固定，拧下螺丝，拔掉数据线,即可取出整个托架。
   • M.2 SSD： 找到M.2插槽上的小螺丝，拧下它，SSD就会自动弹起一个角度，然后像拔内存一样，以角度拔出，安装时对准缺口，轻轻按压到底,最后拧回固定螺丝。

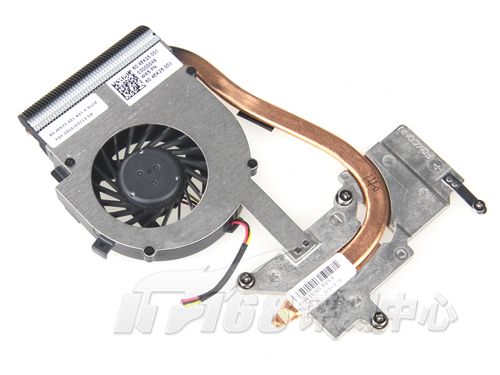

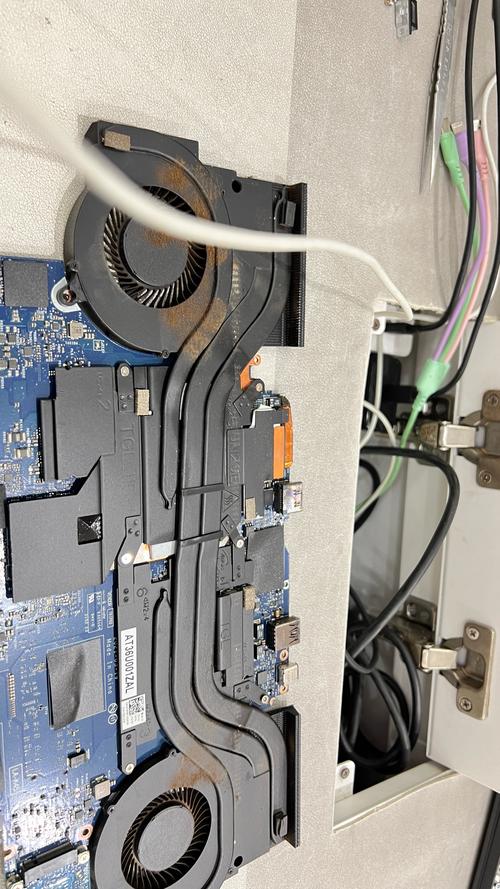

3. 散热模块清洁/更换：

   • 找到CPU和GPU上方的散热铜管和风扇。
   • 断开风扇的电源排线。
   • 拧下固定散热模块的所有螺丝（同样注意长短不一）。
   • 小心地将整个散热模块提起来。注意： 散热模块和CPU/GPU之间通常有导热硅脂，可能会粘得比较紧，不要强行硬拉,可以轻轻左右晃动。
   • 清洁时，用无水酒精和棉签或软布擦掉旧的硅脂，然后清理风扇和散热鳍片的灰尘，安装新散热器时，务必在CPU/GPU表面涂抹新的、适量的导热硅脂。

第五步：重新组装

组装过程是拆机的逆过程,请遵循以下原则：

1. 对齐： 确保所有部件都正确对位，特别是散热模块,不要压歪或偏斜。
2. 螺丝： 按照之前分类的顺序，将长短不一的螺丝拧回原位。不要拧得过紧，否则可能会损坏塑料外壳或主板上的螺纹孔，拧到 snug（紧固）即可。
3. 排线： 插入排线时要确保方向正确（通常有防呆设计），然后用力均匀地压紧,直到听到卡扣扣上的声音。
4. 后盖： 对准后盖和机身的卡口，从一侧开始轻轻按压，确保所有卡扣都“咔哒”一声扣合到位，最后检查四周是否平整,没有缝隙。
5. 最终测试： 在拧上所有D面螺丝之前，可以先不拧紧，接上电源，开机测试一下新部件是否被识别，电脑是否正常工作，如果一切正常,再最后拧紧所有螺丝。

强烈建议：查找官方维修手册

为了获得最准确、最安全的拆机指导，最好的方法是去戴尔官方网站，为你具体的 Inspiron 14 型号下载服务手册。

• 如何查找：
  1. 在笔记本底部的标签上找到你的 “服务标签” (Service Tag)。
  2. 访问戴尔官方支持网站：https://www.dell.com/support
  3. 输入你的服务标签,进入你的产品支持页面。
  4. 在“手册和文档”或“快速指南”部分，下载名为 “Service Manual” 的PDF文件。

这本手册会提供你这款型号的详细拆解图、螺丝位置图、部件清单和所有官方推荐的维修流程,是DIY维修的最佳指南。

祝你拆机顺利！
