ThinkPad T410拆机教程，步骤有哪些？

重要提示与准备工作

安全第一：

• 断电： 在拆机前，务必将笔记本关机,然后拔掉电源适配器。
• 移除电池： 这是最关键的一步，将笔记本翻转，取出主电池，这可以防止在拆机过程中短路,避免损坏硬件甚至发生危险。
• 防静电： 人体静电可能会精密的电子元件造成永久性损坏，建议在接触主板前，触摸一下金属水管或暖气片等接地物体,或者佩戴防静电手环。

所需工具：

• PH0 和 PH1 十字螺丝刀： T410 主要使用这两种规格的螺丝，PH0 用于小螺丝，PH1 用于稍大的螺丝。
• 塑料撬棒/卡片： 用于撬开卡扣和分离塑料外壳,避免划伤表面。
• 镊子： 用于取下和安装一些非常小的部件,如无线网卡天线。
• 容器： 用于分类存放拆下的螺丝，因为不同位置的螺丝长度和规格不同,混装会导致装回时出现问题。

准备工作：

• 在一个干净、明亮、宽敞的平面上进行操作,最好铺上软布或防静电垫。
• 如果可能，在网上找一张你笔记本型号的完整内部结构图,这会非常有帮助。

ThinkPad T410 拆机步骤

第一步：移除后盖和键盘

1. 移除电池： 如前所述，将笔记本翻转,用卡扣或滑动开关取出电池。
2. 移除光驱：
   • 翻回正面，在笔记本右侧找到光驱的弹出按钮，按一下,光驱会自动弹出一段。
   • 用手将光驱完全拉出。
   • 光驱尾部通常有一个或两个小螺丝，将其拧下,然后光驱就可以从插槽中完全取下。
3. 移除内存仓盖：
   • 在笔记本底部，找到标有 "RAM" 或内存图标的盖板。
   • 拧下固定盖板的螺丝，取下盖板,即可看到内存条。
4. 移硬盘仓盖：
   • 在内存仓盖旁边，找到标有 "HDD" 或硬盘图标的盖板。
   • 拧下固定盖板的螺丝，取下盖板,即可看到硬盘。
5. 拆下键盘固定螺丝：
   • 将笔记本翻回正面,打开屏幕。
   • 在键盘上方，屏幕转轴附近，通常有 3-4个 小螺丝（使用 PH0 螺丝刀）,这些螺丝是固定键盘上框架的。
   • 在键盘顶部，靠近电源按钮的边缘，也可能有一个隐藏的螺丝,需要用撬棒小心地撬开一个小塑料盖才能看到。
6. 断开键盘排线：
   • 小心地将键盘向上翻起,你会看到键盘连接到主板的排线。
   • 在排线接口处，通常有一个小的塑料卡扣。不要直接拔排线！ 先用指甲或撬棒轻轻地将这个卡扣向上抬起,然后排线就可以轻松地拔出来了。
7. 取下键盘：
   • 键盘上方通常还有一些塑料卡扣固定在主机框上,用塑料撬棒从键盘边缘小心地撬开这些卡扣。
   • 完全松开所有卡扣后，键盘就可以被取下了,注意不要拉扯到已经断开的排线。
8. 移除掌托/手托：
   • 键盘取下后，你会看到掌托部分（包括触摸板、电源按钮等）。
   • 掌托也是通过塑料卡扣固定的，用撬棒沿着边缘小心地撬开,直到所有卡扣都松开。
   • 同样，掌托下方也连接着几根排线（触摸板、指纹识别器等），需要像断开键盘排线一样,先抬起卡扣再拔出。

第二步：移除散热模组和主板

1. 断开所有内部排线：
   • 在移除主板之前，必须断开所有连接到主板的排线，这些排线包括：
     • 无线网卡天线
     • 摄像头排线
     • 触摸板/指纹识别器排线（如果掌托已取下）
     • 电源按钮排线
   • 记住所有排线的断开方式：先抬起卡扣，再拔排线。

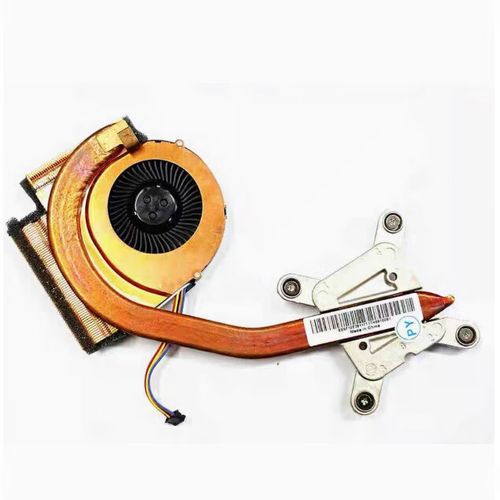

2. 移除散热模组：
   • 找到散热风扇的电源线,拔掉它。
   • 拧下固定散热器铜管和散热鳍片的螺丝。注意： T410 的散热螺丝通常有不同长度,拧下来后一定要按顺序放好！
   • 小心地向上抬起散热模组，可能会有些粘性，不要用力过猛，如果拿不动,可以稍微左右晃动一下。
   • 取下散热器后,可以顺便清理风扇和散热鳍片上的灰尘。

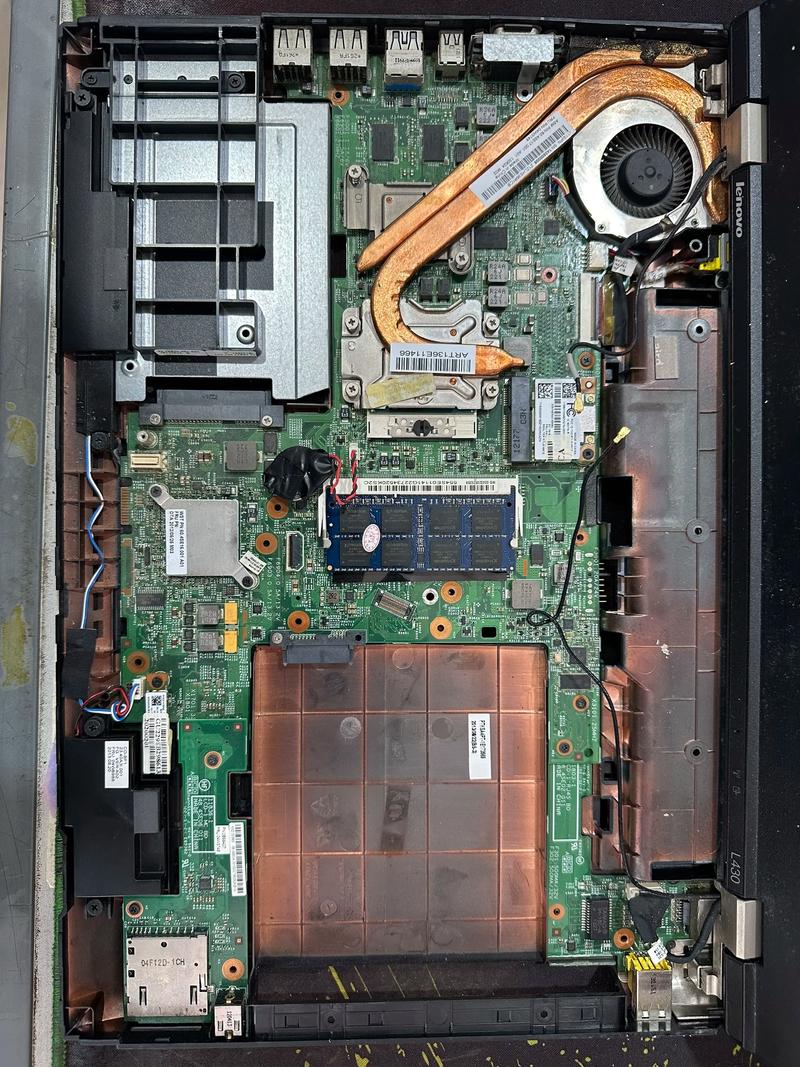

3. 移除主板：
   • 现在只剩下主板固定螺丝了，仔细检查主板四周，拧下所有固定螺丝（通常使用 PH1 螺丝刀）。
   • 有些螺丝可能藏在数据线或排线下面,确保所有螺丝都已拧下。
   • 小心地向上抬起主板的一端，然后轻轻地将主板从机框中滑出,注意不要拉扯到任何已经忘记断开的排线。

第三步：更换或升级具体部件

你可以自由地进行以下操作：

• 更换CPU： CPU 被一个金属压杆固定，按下压杆，然后向上抬起，就可以取出CPU，注意CPU的安装方向（缺角对准）。
• 更换/升级内存： 直接拔下两侧的卡扣,内存条会自动弹起。
• 更换硬盘： 拧下硬盘两侧的螺丝，然后拔掉数据线和电源线,即可取出硬盘托架。
• 更换无线网卡： 拧下固定无线网卡的螺丝，然后拔掉天线和排线,即可取下。
• 更换CMOS电池： 主板靠近电池槽位置有一个小型的圆形纽扣电池，通常用一个金属卡扣固定,取下卡扣即可更换。

安装与还原

安装过程与拆卸过程完全相反,请遵循以下原则：

1. 螺丝归位： 严格按照之前拆卸的顺序和位置拧回螺丝，特别是散热器螺丝,装错长度会导致压坏CPU或无法正常散热。
2. 排线对准： 插入排线时要确保方向正确，插到底后再扣回卡扣，如果插反,可能会导致设备无法工作甚至烧毁。
3. 卡扣到位： 在安装键盘、掌托等塑料部件时，要确保所有卡扣都准确扣合到位,否则可能会导致外壳不平或部件松动。
4. 最后测试： 在完全装上后盖之前，可以先不装后盖，连接电源适配器开机，检查所有功能（屏幕、键盘、触摸板、USB口等）是否正常，如果一切正常，再关机,装上后盖。

ThinkPad T410 的设计相对模块化，拆机过程虽然步骤较多，但逻辑清晰，只要耐心细致，按照教程一步步操作，完全可以顺利完成,祝你拆机顺利！
