Latitude E6430拆机步骤是怎样的？

【重要提醒：拆机前必读】

1. 静电防护 (ESD)：人体静电可能损坏精密的电子元件，拆机前请务必触摸金属物体（如未上漆的电脑机箱）以释放静电，或者佩戴防静电手环。
2. 断开所有连接：确保电脑已完全关机，并拔掉电源适配器和所有外接设备（如鼠标、U盘、显示器等）。
3. 准备工具：准备一套合适的螺丝刀，通常是 PH0# 和 PH1# 的十字螺丝刀，E6430 的螺丝非常小，容易丢失，建议准备一个磁吸螺丝刀或一个小盒子来存放螺丝。
4. 记录与拍照：在拆卸过程中，特别是拔掉排线时，强烈建议用手机拍照记录，这样在重新组装时，你就知道每个部件的位置和连接方式。
5. 保修失效：自行拆机会导致你的笔记本电脑官方保修失效，如果你的电脑仍在保修期内，请先联系戴尔官方售后。
6. 电池：对于 E6430 这款较老的笔记本，电池可能已经老化，在拆机前，强烈建议先断开主板电池连接，以防短路或意外触电。

所需工具

• PH0# 十字螺丝刀
• PH1# 十字螺丝刀
• 塑料撬棒（或信用卡、旧尺子，用于撬开卡扣）
• 防静电手环（可选，但推荐）
• 磁吸托盘或小盒子（用于存放螺丝）

拆机步骤详解

第一步：准备工作

1. 将电脑屏幕朝下,放置在柔软、平坦的表面上。
2. 拧下背部的所有螺丝,E6430 的后盖螺丝数量较多，且长度不一，务必分门别类地存放，通常会有：
   • 固定内存仓盖的短螺丝。
   • 固定硬盘仓的短螺丝。
   • 固定后盖主体的大部分长螺丝。
   • 标记有 图标（键盘）或 P 图标（掌托）的特殊螺丝。

第二步：取下后盖

1. 所有螺丝拧下后,用塑料撬棒从后盖边缘的缝隙轻轻撬开，后盖是通过塑料卡扣固定的，需要耐心地将所有卡扣一一解开。
2. 从后盖边缘向中心推进,慢慢取下整个后盖，注意后盖与主板之间可能还有几根连接线（如状态指示灯、无线开关等），如果遇到阻力，请检查是否有线未拔开，切勿强行拉扯。

第三步：断开主板电池（关键步骤）

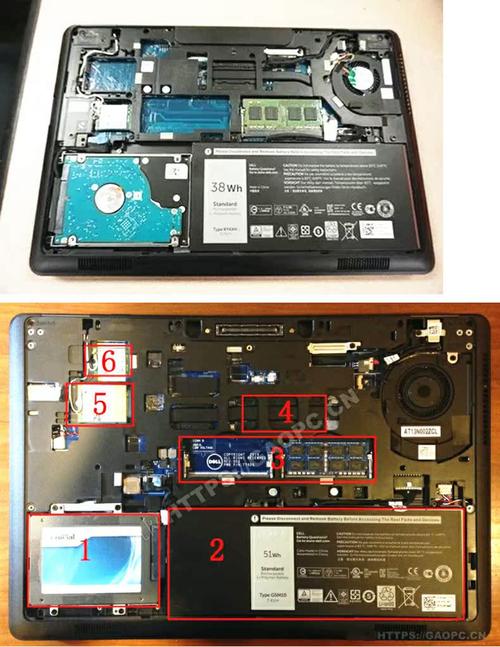

1. 后盖取下后,你会看到主板，在主板的右下角（靠近屏幕转轴处），你会看到一个扁平的、像纽扣电池一样的部件，这就是 CMOS 电池/主板电池。
2. 找到连接电池的排线,轻轻地向上拔起插头，将其从主板上断开，这一步非常重要，可以避免后续操作中的短路风险。

第四步：拆卸内存和无线网卡

1. 内存：内存仓盖通常在后盖的左下角，拧下螺丝，取下盖板，内存条两侧的卡扣会自动弹起，然后以 45 度角拔出内存条。
2. 无线网卡：
   • 无线网卡通常位于内存仓附近或主板的角落。
   • 拔掉天线,天线是两根细长的、带有金属头的线缆，通常用黑胶布或小卡扣固定在无线网卡上，拔下时要注意方向，向上或向外轻轻一拔即可。
   • 拧下固定无线网卡的天线支架螺丝。
   • 拔掉无线网卡本身与主板的黑色插头,然后以 45 度角取出网卡。

第五步：拆卸硬盘

1. 硬盘仓通常在后盖的右上角,有一个金属盖板。
2. 拧下固定金属盖板的螺丝,取下盖板。
3. 你会看到一个托架,上面装有 2.5 英寸的机械硬盘或固态硬盘。
4. 拧下固定硬盘的螺丝,然后将硬盘从 SATA 数据接口和电源接口上拔下，取出整个托架。
5. （可选）如果你要更换硬盘，可以拧下托架四周的螺丝，将旧硬盘从托架中取出，再将新硬盘装回托架并拧紧螺丝。

第六步：拆卸键盘

1. 这是拆机中最需要耐心的步骤之一。
2. 取下键盘上方的几颗固定螺丝（通常在掌托边缘，带有 或 P 标记）。
3. 用塑料撬棒从键盘顶部（靠近屏幕一侧）的缝隙开始，小心地撬开键盘，键盘是通过塑料卡扣固定在掌托上的，力度要轻，以免损坏卡扣。
4. 键盘下面连接着一根扁平的排线,连接到主板上，轻轻掀开键盘，将排线插头向上拔出，即可完全取下键盘。

第七步：拆卸掌托/触摸板

1. 键盘取下后,掌托和触摸板就暴露出来了。
2. 拧下固定掌托的所有螺丝（这些螺丝通常隐藏在掌托的角落或标签下方）。
3. 用塑料撬棒小心地撬开掌托,同样，掌托也是通过卡扣固定的。
4. 掌托下方连接着触摸板的排线,找到插头并向上拔出，即可将掌托完全取下。

第八步：拆卸屏幕

1. 警告：此操作风险较高，请务必小心！
2. 将屏幕翻转过来,打开屏幕。
3. 拧下屏幕边框上所有可见的螺丝（通常在屏幕的上下边框）。
4. 用塑料撬棒小心地撬开屏幕的塑料边框,边框同样通过卡扣固定，从缝隙处入手，慢慢一圈撬开。
5. 取下边框后,你会看到屏幕的金属背板，拧下固定背板的螺丝。
6. 小心地抬起屏幕背板,注意屏幕本身非常脆弱，不要用力过猛。
7. 屏幕通过一根或两根排线连接到主板（通常在屏幕转轴下方），找到这些排线的插头，小心地拔开。
8. 整个屏幕组件就可以从机身上取下来了。

第九步：拆卸风扇和散热模组

1. 拧下固定散热风扇的螺丝（通常只有 2-3 颗）。
2. 拔掉风扇的电源插头,然后小心地将风扇取下。
3. 拧下固定散热铜管和散热片的螺丝（通常有 4 颗，连接到主板上）。
4. 小心地取下整个散热模组,如果散热片和芯片之间有导热硅脂，取下时会比较粘，不要强行拉扯，以免损坏芯片。

重新组装

组装过程与拆卸过程完全相反,请按照你拍照记录的顺序进行。

1. 清洁：在安装新部件前，可以用棉签和酒精清洁一下 CPU/GPU 芯片和散热片上的旧硅脂。
2. 涂硅脂：如果需要更换 CPU 或重新涂抹硅脂，在 CPU 芯片中心挤一小滴（米粒大小即可），用刮刀或信用卡均匀涂抹成薄薄的一层。
3. 对准安装：确保所有部件（尤其是散热模组）对准了螺丝孔位，不要强行安装。
4. 螺丝顺序：先拧上所有螺丝，再分几次逐步拧紧，避免受力不均导致主板变形。
5. 最后测试：在完全合上后盖之前，可以先连接电源和显示器，开机测试一下所有部件（内存、硬盘、屏幕、键盘、触摸板、无线网卡）是否正常工作，确认无误后再装回后盖。

祝您拆机顺利！
