惠普EliteBook 840拆机步骤详解？

【重要警告：拆机有风险！】

• 保修失效： 拆机会导致您的笔记本官方保修立即失效。
• 损坏设备： 如果操作不当，可能会损坏排线、螺丝孔、屏幕或其他内部组件，请务必小心谨慎。
• 静电风险： 人体静电可能精密的电子元件，建议在拆机前触摸金属物体释放静电，或佩戴防静电手环。

第一部分：准备工作

1. 工具准备：

   • 螺丝刀： 您需要一套精密螺丝刀，主要包含 PH0#（十字0号） 和 PH1#（十字1号），部分螺丝可能需要 Pentalobe 五角螺丝刀（通常用于电池固定）。
   • 塑料撬棒/卡片： 用于撬开卡扣和分离外壳，避免划伤机身。
   • 镊子： 用于夹取细小的螺丝和操作排线。
   • 防静电手环（可选但推荐）： 防止静电损坏硬件。
   • 容器： 用于分类存放从不同位置拆下的螺丝，防止混淆。

2. 环境准备：

   • 在一个光线充足、干净、平整的桌面上进行操作。
   • 关闭电脑,拔掉所有外接电源和设备。
   • 将笔记本翻转过来,取下电池。（这是最重要的一步，确保断电！）

第二部分：通用拆机步骤（以 G3/G4/G5 为例，最常见）

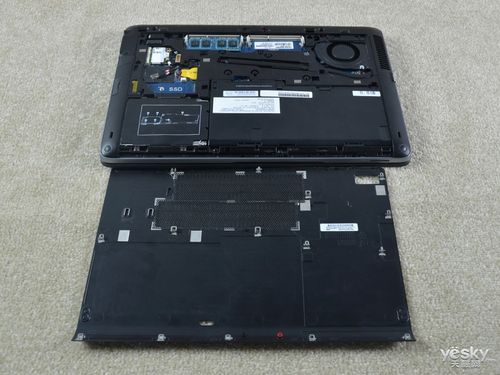

第1步：移除后盖

这是拆机的第一步,也是最关键的一步，EliteBook 840 的后盖通常由许多隐藏的卡扣和螺丝固定。

1. 移除所有后盖螺丝：


   （图片来源网络，侵删）
   • 将笔记本背面朝上。
   • 用 PH0# 或 PH1# 螺丝刀拧下 所有 可见的螺丝，注意观察螺丝的长度和类型，有些是长螺丝（固定主板），有些是短螺丝（固定键盘或屏幕），一定要分开放置！
   • 特别注意电池仓旁边通常有一颗 Pentalobe 五角螺丝，也需要拧下。

2. 分离后盖卡扣：

   • 所有螺丝拧下后,后盖并不会立刻脱落，因为它是由塑料卡扣固定的。
   • 从笔记本的 边缘 开始，特别是 侧边和转轴附近，用塑料撬棒轻轻插入缝隙。
   • 沿着边缘缓慢、均匀地滑动撬棒，听到“咔哒”声就表示一个卡扣被分离了。切忌用力过猛或在一个地方撬太深，以免卡扣断裂。
   • 撬开所有卡扣后,后盖就可以轻松取下了。

第2步：移除键盘和掌托

后盖取下后,我们就能看到内部的主要组件，下一步通常是移除键盘和掌托，以便访问主板和其他部件。

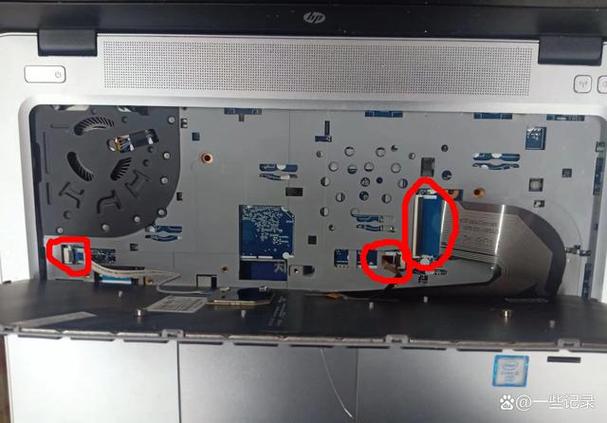

1. 断开排线：

   • 在键盘上方或掌托下方,你会看到连接到主板的排线，通常是 黑色/棕色的塑料卡扣 固定的。
   • 用指甲或撬棒 向上轻轻挑起 卡扣（不要直接拉排线！），排线就会自动松开。
   • 小心地将排线从插槽中抽出,常见的排线有：键盘排线、触摸板排线、电源按钮排线、状态指示灯排线等。

2. 移除键盘固定螺丝：


   （图片来源网络，侵删）

   键盘通常由几颗隐藏在掌托边缘或键盘框架下的螺丝固定,这些螺丝可能被橡胶垫或贴纸覆盖，需要先将其移除。

3. 取下键盘：

   • 拧下固定螺丝后,键盘就可以被轻轻向上抬起。
   • 键盘下面通常还有一根连接到主板的排线（如有数字小键盘的型号），同样需要先断开再取下键盘。
   • 取下键盘后,整个掌托（C面）通常就可以被轻松揭开了。

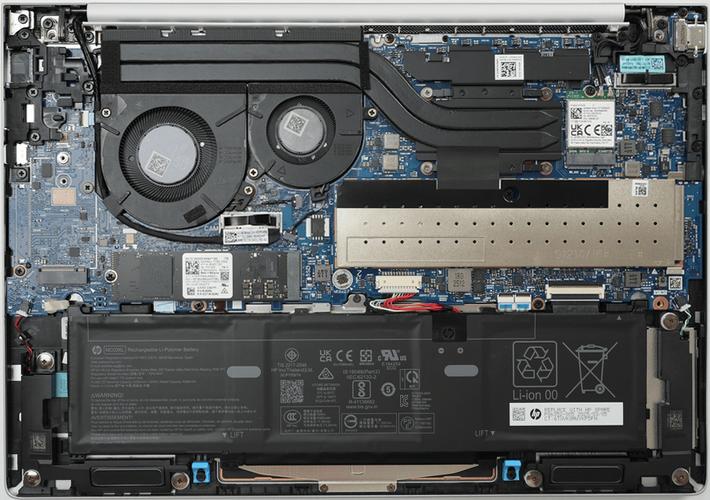

第3步：访问内部组件（内存、硬盘、无线网卡、风扇等）

内部结构已经完全暴露。

• 内存：

  内存条两侧有金属卡扣,向外拨开，内存条会自动弹起，然后即可取出。

• 硬盘/固态硬盘：
  • 通常有一颗或两颗螺丝固定着硬盘托架。
  • 拧下螺丝后,硬盘托架会以一个特定角度（约30-45度）拔出。
  • 托架上通常有另一颗螺丝固定硬盘,拧下后即可取下硬盘。
• 无线网卡：
  • 无线网卡通常由两根天线（白色和黑色）连接，天线是通过类似排线的金属片卡在网卡上的，捏住金属片拔下即可。
  • 然后拧下一颗螺丝,网卡就能水平抽出。
• 风扇/散热模组：
  • 风扇通常由2-4颗螺丝固定，并连接到主板的电源排线上。
  • 拧下螺丝,断开排线，即可取下风扇。
  • 取下风扇后,散热铜管和散热片通常作为一个整体，由几颗螺丝固定在主板上，拧下这些螺丝即可取下整个散热模组，以便更换硅脂或清理灰尘。

第4步：移除主板（高级操作）

如果需要更换主板或CPU,则需要继续拆解。

1. 断开所有连接： 确保所有排线（屏幕、摄像头、各种传感器等）都已断开。
2. 移除所有固定螺丝： 主板四周和下方有很多螺丝，将其全部拧下并分类存放。
3. 取下主板： 小心地向上抬起主板一端，然后慢慢将其从机箱中滑出，注意不要碰到或拉扯到任何残留的排线。

第三部分：针对不同代数的特别提示

• EliteBook 840 G1/G2:
  • 结构相对简单,后盖螺丝较少。
  • 键盘通常是一体式的,取下后需要小心分离。
  • 内存和硬盘通常有专门的盖板,无需拆整个键盘。
• EliteBook 840 G3/G4/G5:
  • 结构更紧凑,螺丝和排线更多，需要更加细心。
  • 掌托和键盘是一体的,需要一起取下再分离。
  • 无线网卡和SSD的安装方式非常模块化,更换方便。
• EliteBook 840 G6/G7/G8:
  • 这几代的设计变化较大,通常采用了 无后盖设计，需要从 屏幕边框 开始拆解。
  • 拆解过程更复杂,需要先拆掉屏幕，然后才能移除键盘和掌托，最后才能接触到主板，对于新手来说，这几代拆机难度和风险都更高。

总结与建议

1. 寻找视频教程： 强烈建议在动手前，在 YouTube 或 Bilibili 上搜索您具体型号的拆机视频（"HP EliteBook 840 G5 拆机"），视频能为您提供最直观的指导，帮助您识别螺丝位置和排线走向。
2. 耐心和细心： 拆机是精细活，不要急于求成，每一步都要想清楚再动手。
3. 拍照记录： 在断开复杂的排线或拆下多个部件前，用手机拍下照片，方便后续安装时参考。
4. 量力而行： 如果只是想升级内存或硬盘，通常不需要拆到主板那一步，如果对操作没有信心，建议寻求专业人士的帮助。

祝您拆机顺利！
