ThinkPad E520拆机清灰，风扇怎么拆？

重要提示：准备工作与安全须知

1. 断电断连接：在开始任何操作前，请务必将笔记本电脑关机，拔掉电源适配器，并取下电池，如果电池是内置的（E520 大多是内置）,拆开后盖前一定要先断开主板电池排线。
2. 防静电：人体静电可能损坏精密的电子元件，建议在操作前触摸一下金属水管或暖气片，释放静电,最好佩戴防静电手环。
3. 工作环境：选择一个光线充足、干净、平整的桌面，准备一个容器，用来存放拆下的小螺丝（不同长度和型号的螺丝一定要分开放！）。
4. 工具准备：
   • 螺丝刀：一套包含十字（PH0, PH1）和一字（M2.5）螺丝刀，E520 主要使用十字螺丝。
   • 塑料撬棒/卡片：用于撬开卡扣,避免划伤外壳。
   • 手电筒：用于照亮机箱内部。
   • 毛刷、吹气球（皮老虎）或压缩空气罐：用于清灰。强烈建议使用毛刷+吹气球，压缩空气罐如果使用不当（液体喷出、压力过大）可能会损坏风扇或元件。
   • 导热硅脂：如果你打算更换CPU或显卡的散热硅脂，需要准备新的，如果只是清灰，不拆散热器,则不需要。

ThinkPad E520 拆机清灰详细步骤

第一步：拆卸后盖和电池

1. 翻转电脑：将 ThinkPad E520 翻过来，D面（底面）朝上。

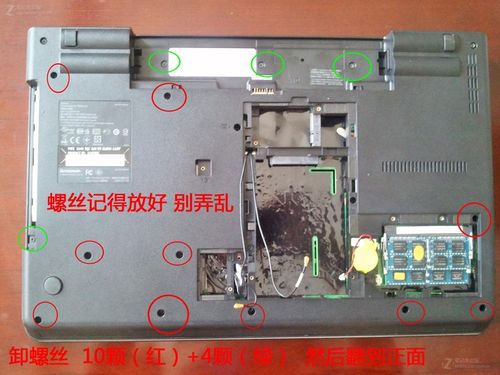

2. 拆下后盖螺丝：你会看到后盖上有很多螺丝，用 PH0 或 PH1 螺丝刀拧下所有固定后盖的螺丝。注意：有些螺丝可能隐藏在脚垫下面，用热风枪或吹风机稍微加热脚垫,就可以用撬棒将其取下。
3. 取下后盖：拧下所有螺丝后，用塑料撬棒从后盖的缝隙（通常是内存条舱或硬盘舱附近）轻轻撬开，E520 的后盖和机身是通过塑料卡扣固定的，需要耐心地沿着边缘一圈一圈地撬开,直到卡扣全部脱离。
4. 断开电池连接（关键步骤！）：取下后盖后，你会看到主板和电池，找到连接主板的电池排线（通常是橘红色或黑色的小接口），用指甲或撬棒轻轻向上抬起卡扣，然后拔下排线。这一步必须做，否则后续操作有短路风险！

第二步：拆卸散热模块（核心清灰步骤）

这是清灰最关键的部分,因为主要灰尘都堆积在散热鳍片和风扇上。

1. 记录散热器螺丝位置：散热模块通常由2-4个螺丝固定，并且这些螺丝是串联固定的，即拧下一个长螺丝后，下一个短螺丝才会露出来。一定要记住它们的顺序！ 通常是从CPU风扇一侧开始，然后是GPU（显卡）风扇一侧。
2. 拧下散热器螺丝：按照你记录的顺序，依次拧下所有散热器螺丝，拧下后，这些螺丝仍然会连接在一起,不要弄丢。

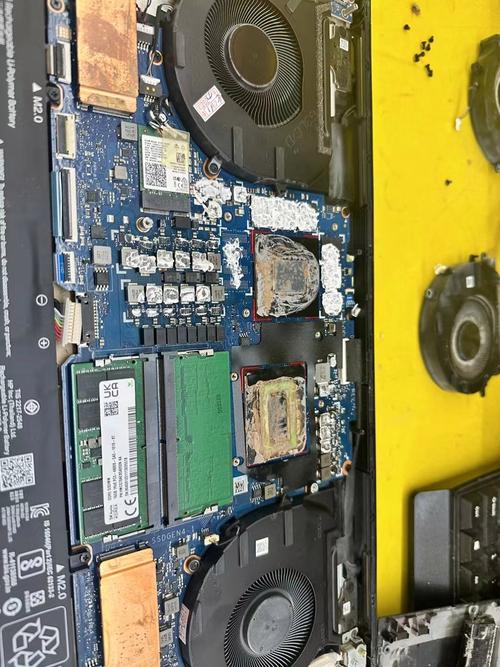

3. 取下散热模块：拧下螺丝后，散热模块应该已经松动，轻轻地左右晃动一下，然后向上提起,你会看到散热器底座与CPU和GPU芯片之间粘着旧的导热硅脂。
4. 拔掉风扇电源线：在提起散热模块之前或之后，你需要拔掉连接到主板的两个风扇电源线（通常是白色或黑色的塑料接头）,捏住卡扣拔出即可。
5. 彻底清灰：
   • 散热鳍片：这是灰尘的重灾区，用毛刷的软毛轻轻扫去鳍片表面的浮灰，对于顽固的灰尘，可以用吹气球对准鳍片缝隙吹气，将灰尘从另一端吹出。不要用嘴吹！ 口水会毁掉电脑。
   • 风扇叶片：用棉签或毛刷小心地清洁风扇叶片和中心轴，如果风扇转动有异响，可以在轴心处滴一滴轻质润滑油（如缝纫机油）。
   • 散热器底座：用纸巾或无绒布擦掉旧的导热硅脂，如果有残留，可以用棉签蘸少量酒精（浓度75%或99%均可）擦拭干净。

第三步：清理其他部件

1. 清理风扇入口/出口：在机箱内部，找到风扇的进风口（通常在转轴附近）和出风口（对应散热鳍片）,用吹气球和毛刷将内部的灰尘也清理干净。
2. 清理内存和硬盘插槽：如果你计划更换内存或硬盘，现在可以拔掉原来的条和硬盘,用吹气球清理插槽内的灰尘。

第四步：重新安装

1. 涂抹导热硅脂（如果需要）：
   • 如果你拆下了散热器,就必须涂抹新的导热硅脂。
   • 在CPU和GPU的核心（金属盖）中央,挤米粒大小的一滴硅脂即可。
   • 将散热器底座对准CPU和GPU的安装位，不要旋转或平移，直接轻轻放下,让硅脂自然均匀地铺开。
2. 安装散热模块：
   • 将散热模块放回原位。
   • 按照之前记录的相反顺序，拧回散热器螺丝。一定要拧紧，并且力度要均匀，否则会导致CPU或GPU与散热器接触不良，温度过高,通常是从GPU风扇一侧开始拧。
3. 连接风扇电源线：将两个风扇的电源线插回主板接口。
4. 安装后盖和电池：
   • 将后盖对准机身的卡扣，轻轻按压，直到所有卡扣都“咔哒”一声扣紧。
   • 拧回所有后盖螺丝。
   • 连接主板电池排线。
5. 安装电池：如果电池是外置的,现在装回去。

第五步：测试

1. 将电脑平放在桌面上，不要立即装回底壳脚垫（方便观察）。
2. 接上电源适配器,开机。
3. 进入BIOS界面（开机时按F1），让电脑运行几分钟,观察风扇是否正常转动。
4. 进入操作系统，可以使用一些硬件监控软件（如AIDA64, HWMonitor）查看CPU和GPU的温度，如果温度比清灰前有明显下降,说明清灰成功。

总结与常见问题

• 清灰后温度没变化？
  • 可能是硅脂涂抹不当或散热器没有压紧。
  • 可能是散热鳍片灰尘太多,没有清理干净。
  • 可能是导热硅脂已经干涸,需要更换。
• 开机没反应/黑屏？
  • 检查内存条是否插好,可以重新插拔一次。
  • 检查所有排线（尤其是电池和风扇）是否插紧、插反。
  • 检查散热器螺丝是否拧紧,可能导致主板保护性关机。
• 风扇噪音大？
  • 清洁不彻底,还有灰尘。
  • 风扇轴承缺油或损坏,可能需要更换风扇。

希望这份详细的指南能帮助你成功完成 ThinkPad E520 的清灰工作，过程虽然繁琐，但只要细心、耐心，完全可以做到,祝你成功！
