ThinkPad x390拆机，内部做工如何？

重要提示：

• 风险自负： 拆机操作有一定风险，可能导致设备损坏或失去保修,请在充分了解风险后进行操作。
• 断电断连接： 在开始任何操作前，务必完全关机并拔掉电源适配器，如果更换内存或硬盘,最好将主电池也拆下。
• 防静电： 人体静电可能损坏精密电子元件，请佩戴防静电手环,或在触摸金属物体释放静电后再进行操作。
• 工具准备： 准备合适的工具是成功拆机的关键。

第一部分：准备工作

所需工具

• 精密十字螺丝刀: 最常用的是 PH0 和 PH1 规格的，X390 大部分螺丝是十字的。
• 塑料撬棒/卡片: 用于撬开卡扣和分离外壳,避免划伤机身。
• 防静电手环: 强烈推荐,用于防止静电损坏。
• 镊子: 用于夹取小螺丝和连接器。
• 吸盘 (可选): 对于屏幕这种紧密贴合的部件,吸盘可以提供更好的着力点。
• 容器: 用于分类存放拆下的不同长度和规格的螺丝,这一点非常重要！

拆机前准备

1. 完全关机 并拔掉电源适配器。
2. 翻转笔记本,将背面朝上。
3. 拆下主电池：
   • 找到背面的电池锁扣（通常是一个可以左右滑动的塑料片）。
   • 将锁扣滑动到解锁位置。
   • 用手指轻轻向上顶起电池的释放卡扣,电池就会弹起一个角度。
   • 此时即可将电池从主板上拔下。拔下电池是所有后续操作的第一步，也是最关键的安全步骤。

第二部分：拆解步骤

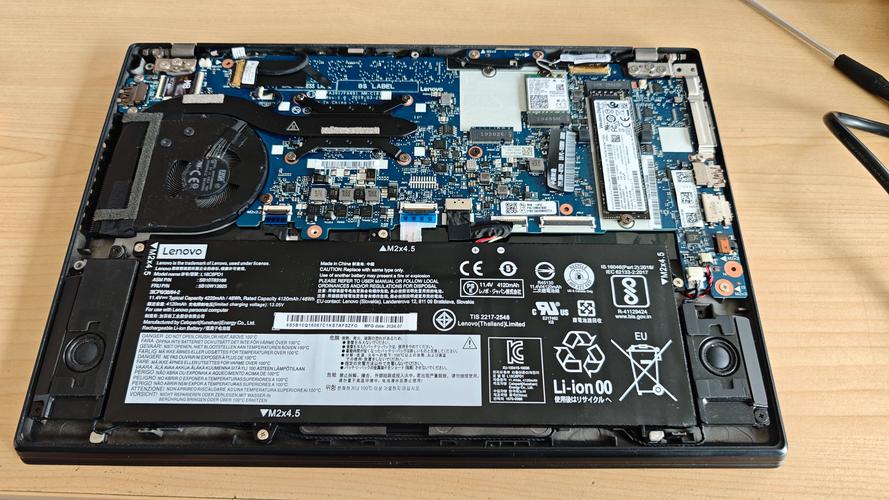

步骤 1：拆下后盖和所有螺丝

1. 移除所有螺丝： 翻到背面，用 PH0 螺丝刀拧下所有固定后盖的螺丝。注意观察：
   • 有些螺丝长度不同,请务必按照不同位置分类存放。
   • 有几颗螺丝可能隐藏在脚垫下方，用热风枪稍微加热脚垫（或用尖锐物小心挑开）,即可看到并拆下隐藏螺丝。
   • 拆下内存/无线网卡挡板上的小螺丝。
2. 撬开后盖：
   • 从后盖的缝隙（通常是内存仓或风扇出风口处）插入塑料撬棒。
   • 沿着边缘缓慢、均匀地用力，撬开卡扣，ThinkPad 的卡扣比较多,需要耐心操作。
   • 可以从后盖的几个角开始,逐步向四周分离。
3. 取下后盖： 当所有卡扣都松开后,后盖就可以轻松取下了。

步骤 2：断开内部连接器 (可选，但推荐)

如果你只是升级内存或硬盘，可以跳过此步骤，直接进行对应部件的更换，如果你想彻底清理风扇或更换其他部件,则需要断开以下连接器：

1. 电池连接器： 如果你之前没有完全拔下电池，现在需要断开它，通常是一个白色的塑料卡扣,向外拔出即可。
2. 键盘排线：
   • 翻转笔记本,打开屏幕。
   • 拧下固定键盘框架的几颗螺丝。
   • 小心地将键盘向上抬起,你会看到一根连接到主板的排线。
   • 轻轻掀起排线锁扣,然后拔出排线。
3. 触摸板排线： 键盘下方就是触摸板，同样找到其排线,掀起锁扣并拔出。
4. 屏幕排线：
   • 拧下屏幕转轴处固定屏幕数据线的几颗螺丝。
   • 小心地将屏幕边框取下,你会看到连接到屏幕背板的排线。
   • 轻轻拔出排线。

步骤 3：升级/更换主要部件

A. 升级内存 (RAM)

1. 找到内存插槽： 拆开后盖后，内存仓非常明显,通常位于机身下半部分的左侧或右侧。
2. 取下旧内存：
   • 你会看到内存两侧各有一个金属卡扣。
   • 同时向外掰开这两个卡扣，内存会自动弹起一个约 30-45 度的角度。
   • 然后就可以将内存条斜着拔出。
3. 安装新内存：
   • 将新内存条的凹槽对准内存插槽的凸起。
   • 以约 45 度角将内存条插入插槽,确保金手指完全插入。
   • 轻轻向下按压内存条，直到两侧的卡扣“咔”的一声自动扣住。
4. 测试： 在装回后盖之前，可以先开机进入 BIOS 或操作系统,检查新内存是否被正确识别。

B. 更换/加装固态硬盘 (SSD)

1. 找到硬盘仓： 内存仓旁边通常就是 M.2 硬盘仓,由一个小的金属盖板固定。
2. 取下硬盘：
   • 拧下固定金属盖板的一颗小螺丝。
   • 盖板取下后，你会看到 M.2 硬盘。
   • 硬盘通常有一颗固定螺丝，拧下这颗螺丝后，硬盘会自动弹起,然后就可以拔出。
3. 安装新硬盘：
   • 将新 M.2 硬盘以约 30 度角插入插槽。
   • 轻轻向下按压,使其完全就位。
   • 拧回固定螺丝,将硬盘牢固地固定住。
4. 测试： 同样，建议先不装回后盖，开机进入 BIOS 检查新硬盘是否被识别。

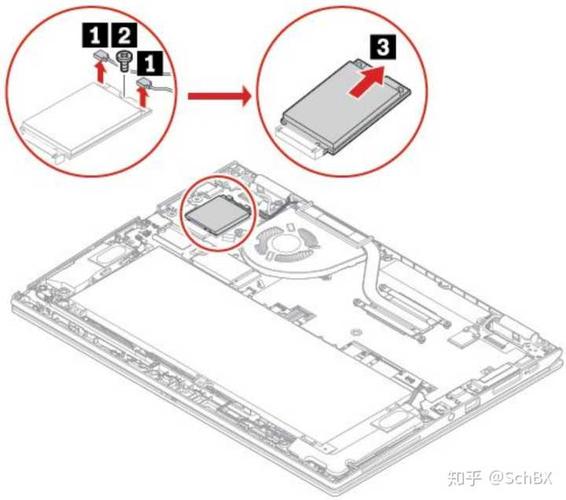

C. 更换无线网卡 (Wi-Fi Card)

1. 找到无线网卡： 无线网卡通常位于机身内部靠近屏幕转轴或掌托的位置,由两根天线连接。
2. 断开天线：
   • 用镊子小心地拔下连接到无线网卡上的两根细小的天线。注意区分主副天线（通常白色的是主天线，黑色的是副天线），并记住它们连接的位置。
3. 取下网卡：
   • 拧下固定无线网卡的螺丝。
   • 网卡会以一个角度翘起,然后从插槽中拔出。
4. 安装新网卡：
   • 将新网卡以同样的角度插入插槽。
   • 拧回固定螺丝。
   • 将天线正确连接到新网卡的天线接口上。 确保连接牢固,否则信号会很差。
5. 测试： 安装系统后,检查设备管理器中的网络适配器是否正常工作。

第三部分：装机与注意事项

1. 反向操作： 按照拆解的相反顺序进行组装。
2. 检查排线和螺丝： 在合上后盖之前，再次检查所有排线是否插好、归位,所有螺丝是否都已按正确位置装回。
3. 对准卡扣： 合后盖时，确保四周的卡扣都准确对位，然后均匀用力按压，直到听到“咔哒”声,表示所有卡扣都已扣紧。
4. 拧紧螺丝： 按照之前分类的螺丝，将其一一拧回，不要过度用力,以免滑丝。
5. 最终测试： 装好后，连接电源适配器，开机进入操作系统，检查所有功能（内存、硬盘、Wi-Fi、键盘、触摸板、屏幕等）是否都工作正常。

ThinkPad X390 的内部设计相对规整，对于有经验的用户来说，升级和清理是比较友好的。最关键的是耐心、细心和做好准备工作。 如果您只是进行内存或硬盘的升级，整个过程会非常简单快捷，15-20 分钟即可完成。

祝您拆机顺利！
