ThinkPad X250拆机步骤详解？

准备工作与注意事项

1. 工具准备：


   （图片来源网络，侵删）
   • 塑料撬棒/薄卡片：首选，用于撬开卡扣，避免划伤外壳。
   • 十字螺丝刀：需要 PH0 和 PH00 两种规格，PH00 用于拧最细的螺丝。
   • 防静电手环：强烈建议佩戴，防止静电损坏内部精密元件。
   • 磁吸托盘：用于存放拆下的螺丝，防止丢失。
   • 干净的工作台面：铺上软布，防止刮伤笔记本外壳。

2. 安全第一：

   • 完全关机：确保电脑处于关机状态。
   • 断开所有外接设备：电源适配器、鼠标、U盘等。
   • 移除电池：这是最重要的一步！将笔记本翻过来，找到电池锁扣，向一侧滑动，然后拔出电池。

3. 通用原则：

   • 记录螺丝位置：X250 的螺丝长度和规格各不相同，混用可能导致外壳损坏或内部元件短路，强烈建议用不同的小盒子或磁吸托盘分类存放。
   • 力度适中：塑料卡扣很脆弱，切勿使用蛮力，如果某个地方撬不动，请检查是否还有遗漏的螺丝。
   • 拍照记录：在拆解的每一步都拍照，方便后续安装时参考。

ThinkPad X250 拆机步骤详解

第一步：移除底壳螺丝

将笔记本翻过来,底壳朝上，你会看到一排螺丝。

1. 识别电池仓：电池仓由两颗较长的螺丝固定，旁边还有一个无线网卡天线模块的螺丝。


   （图片来源网络，侵删）

2. 移除所有螺丝：

   • 用十字螺丝刀拧下 所有 底壳螺丝。
   • 注意：电池仓的两颗螺丝通常比其他螺丝长，旁边无线网卡天线模块的螺丝也可能不同，请务必分开放置。
   • 特别注意：内存条旁边通常有一颗隐藏的螺丝，容易被忽略，请仔细检查。

3. 断开无线网卡天线：

   • 在电池仓附近,你会看到两根细长的天线（黑色和白色）。
   • 用镊子或指甲轻轻向上抬起天线卡扣,然后将其从无线网卡的天线接口上拔下。

第二步：分离底壳

1. 选择撬开点：从底壳的边缘开始，建议选择 内存条仓盖 或 硬盘仓盖 附近，因为这些地方没有复杂的内部结构。
2. 使用塑料撬棒：
   • 将撬棒插入底壳和上盖的缝隙中。
   • 沿着边缘缓慢移动,听到“咔哒”声表示卡扣正在被解开。
   • 动作要轻柔，避免用力过猛导致卡扣断裂。
3. 完全分离：沿着所有边缘撬一圈，底壳就可以被完整地取下来了。

第三步：内部组件一览

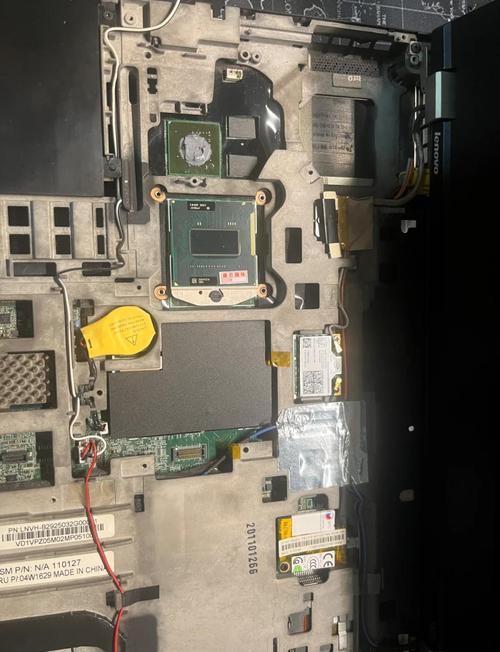

底壳取下后,你可以看到内部的主要组件：

• 内存条
• 固态硬盘/机械硬盘
• 无线网卡
• 散热模组（风扇、铜管、散热片）
• 扬声器

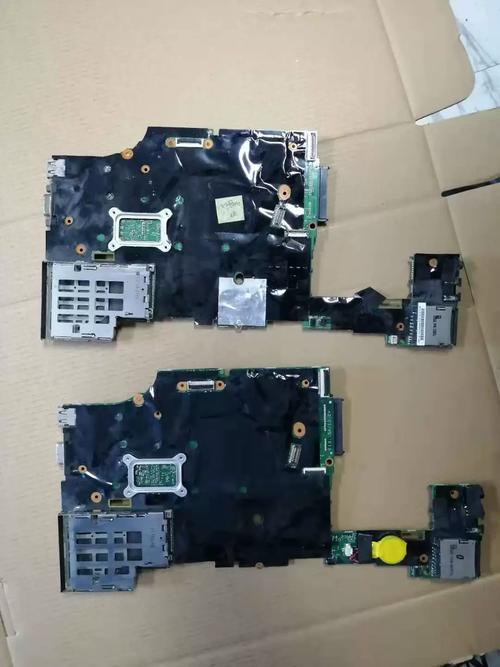

• 主板

第四步：升级/更换主要组件

更换/加装内存条

1. 找到内存条：内存条位于主板靠近屏幕转轴的一侧，被一个金属 shielding cover（屏蔽罩）盖住。
2. 移除屏蔽罩：屏蔽罩由几颗小螺丝固定，拧下后即可取下。
3. 取下内存条：内存条两侧有金属卡扣，向外掰开，内存条会自动弹起，然后斜向上取出。
4. 安装新内存条：将新内存条以约 45 度角插入插槽，然后向下按压，直到两侧卡扣自动扣住。

更换/加装固态硬盘/机械硬盘

1. 找到硬盘仓：硬盘仓位于掌托下方，通常有一个塑料盖板。
2. 移除盖板：拧下盖板上的螺丝，取下盖板。
3. 断开硬盘数据线：你会看到一根连接硬盘和主板的扁平数据线，捏住连接器上的小卡扣，然后垂直向上拔出。
4. 取出硬盘：硬盘被一个金属支架固定，拧下支架上的螺丝，即可取出整个硬盘模块。
5. 安装新硬盘：将新硬盘（或原硬盘）装回金属支架，拧好螺丝，然后插回数据线，最后盖上盖板并拧好螺丝。

更换无线网卡

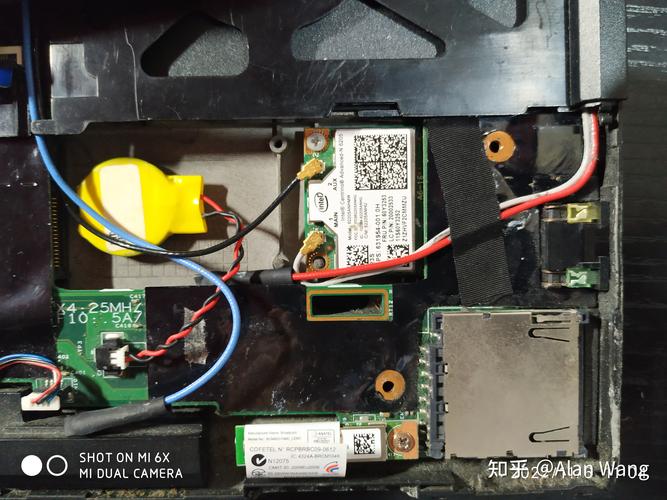

1. 找到无线网卡：无线网卡通常位于内存条和硬盘仓之间，被一个金属屏蔽罩盖住。
2. 移除屏蔽罩：拧下屏蔽罩的螺丝并取下。
3. 断开天线：再次确认并拔下无线网卡的两根天线（黑色和白色）。
4. 取下网卡：无线网卡通常由一颗螺丝固定，拧下螺丝后，网卡会以一个角度向上滑出。
5. 安装新网卡：将新网卡对准插槽，以相同角度插入，然后拧回螺丝，最后接上天线。注意：天线要接牢固，否则可能导致信号不稳定。

清洁散热模组

1. 找到散热模组：散热模组位于 CPU 和 GPU 上方，由风扇、铜管和散热片组成。
2. 断开风扇电源：风扇上有一根细小的电源线，捏住插头拔下。
3. 移除散热模组：散热模组由几颗螺丝固定，通常需要按特定顺序拧下（例如先拧对角线），拧下螺丝后，即可取下整个散热模组。
4. 清洁：用软毛刷和吹气球（或压缩空气罐）清理风扇叶片、散热片和铜管上的灰尘，对于顽固的灰尘，可以用棉签蘸少量高纯度酒精擦拭。
5. 更换导热硅脂：如果需要更换 CPU/GPU 的导热硅脂，用无纺布或纸巾擦掉旧的硅脂，然后在芯片核心上涂上薄薄一层新的硅脂。
6. 安装回去：按照拆卸的相反顺序装回散热模组，并确保螺丝拧紧到位，否则会导致散热不良。

组装与测试

1. 检查：在合上底壳前，再次检查所有组件是否安装到位，螺丝是否都已取下。
2. 对准卡扣：将底壳对准上壳，确保所有卡扣都对齐。
3. 均匀按压：从中心向四周均匀按压底壳，直到所有卡扣都“咔哒”一声扣合。
4. 拧回螺丝：按照之前分类的螺丝，拧回所有底壳螺丝，注意不要拧得过紧。
5. 安装电池：将电池插回原位，锁好锁扣。
6. 通电测试：连接电源适配器，开机进入 BIOS 或操作系统，检查所有功能（内存、硬盘、无线网络、风扇等）是否正常工作。

至此,ThinkPad X250 的拆机、升级或维修就完成了，祝您操作顺利！
