拆机风险与准备
在开始之前,请务必了解以下风险并做好准备：
（图片来源网络，侵删）
- 失去保修：拆解任何电子设备都会立即使其失去官方保修。
- 损坏设备：内部元件非常精密，不当的操作（如用力过猛、工具使用不当）可能导致设备永久损坏。
- 静电风险：人体静电可能烧毁路由器内部的敏感电子元件（如芯片），请务必在接触主板前，通过触摸金属物体（如未上漆的电脑机箱）来释放静电。
- 适用性：本指南主要适用于 Netgear R6850 v1 版本，不同硬件版本（如 v2）的内部结构可能有所不同。
第一步：准备工作
-
工具：
- 撬棒/塑料卡片：用于撬开外壳卡扣,避免划伤塑料外壳。
- T6 和 T9 螺丝刀：这是最常见的 Torx 星形螺丝规格,用于拆卸路由器底部的螺丝。
- 防静电手环：强烈推荐,可以防止静电损坏。
- 小容器：用于存放拆下的螺丝,避免混淆。
- 工作台：一个干净、光线充足、宽敞的平面。
-
环境：
- 确保路由器已完全断电,并拔掉所有连接线缆。
- 在干燥、无尘的环境中进行操作。
第二步：拆机步骤
步骤 1：移除外壳脚垫
Netgear R6850 的底部有四个橡胶脚垫,其中两个脚垫下面隐藏着螺丝。
- 使用撬棒或热风枪（小心使用）小心地将四个脚垫撬开。
- 你会发现两个螺丝被脚垫盖住，分别位于路由器底部对角线的两端（通常是左上和右下，或右上和左下）。
步骤 2：拆卸外壳螺丝
- 使用 T9 螺丝刀拧下刚刚发现的这两颗螺丝。
- 将螺丝放在小容器中妥善保管。
步骤 3：分离外壳
- 路由器的外壳主要通过卡扣固定在一起。
- 从你刚刚拧下螺丝的一侧开始,将塑料撬棒插入外壳缝隙中。
- 沿着边缘慢慢滑动，轻轻撬开卡扣，你会听到“咔哒”声,这是卡扣分离的声音。
- 特别注意：R6850 的天线底座是与下半部分外壳固定的，在完全分离上半部分外壳时，要小心地将天线底座一起提起，不要强行拉扯,以免损坏天线连接器。
- 沿着所有边缘撬开卡扣后,上半部分的外壳就可以取下来了。
第三步：内部结构分析
成功打开外壳后，你将看到 R6850 的内部构造，这是一个典型的现代路由器设计,主要包含以下几个核心部分：
（图片来源网络，侵删）
散热系统
- 金属散热片：这是最大的金属块，覆盖在主芯片（SoC）上,负责将核心产生的热量传导出去。
- 散热片与外壳的连接：仔细观察，你会发现金属散热片的边缘与路由器的塑料外壳紧密接触，Netgear 的设计是利用整个下半部分的外壳作为一个巨大的散热鳍片，通过空气对流来辅助散热，这就是为什么分离外壳时要小心,以免破坏这个散热通道。
核心主板
主板是路由器的“大脑”,上面集成了所有关键组件。
- 主芯片：位于散热片下方，对于 R6850，这块芯片是 Qualcomm IPQ4019，这是一款高度集成的 SoC（系统级芯片），内置了 四核 ARM Cortex-A7 CPU @ 717MHz 和 双核 Qualcomm Network Accelerator Engine (QCA) NPU，NPU 的存在专门用于处理数据包转发、QoS（服务质量）和 VPN 加密解密等任务，从而解放 CPU,使其专注于系统运行。
- 内存：通常位于主芯片旁边，是一颗黑色的方块，R6850 搭载的是 512MB 的 RAM。
- 闪存：用于存储路由器的固件，通常也是一颗黑色的方块，位于主芯片的另一侧，R6850 拥有 256MB 的闪存存储空间。
- 无线射频芯片：负责 Wi-Fi 信号的收发，R6850 支持 2.4GHz 和 5GHz 双频。
- 4GHz 射频芯片：型号通常是 QCA9377 或类似,集成在主芯片中或作为独立芯片存在。
- 5GHz 射频芯片：型号通常是 QCA9886 或类似，是一个独立的芯片,通过天线连接器与主板相连。
- 交换机芯片：负责管理有线 LAN/WAN 端口之间的数据交换，型号可能是 QCA8337 或其他 Realtek/Qualcomm 的交换机芯片。
- 电源管理芯片：负责将外部输入的电源（如 12V）转换为主板各个部件所需的不同电压（如 3.3V, 1.8V 等）。
天线系统

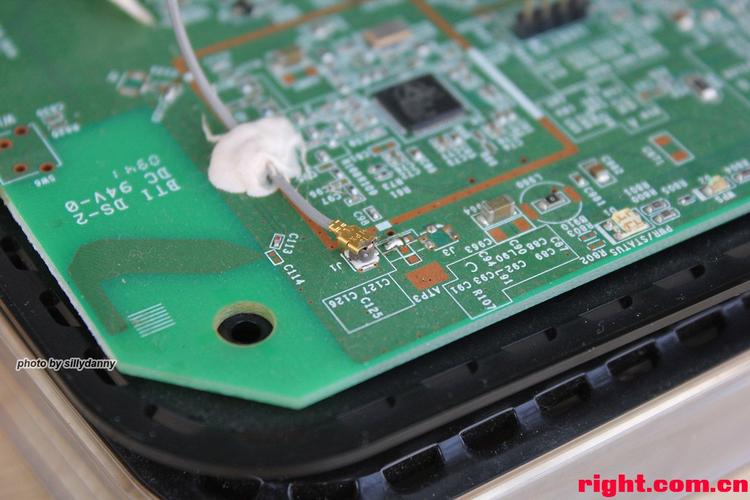

- 你会看到三根外部天线，它们通过 U.FL/IPX 接口连接到主板上的射频芯片上，这些接口非常脆弱,拆卸时要格外小心。
- R6850 的天线布局是 3x3 MIMO，意味着它可以在 2.4GHz 和 5GHz 频段上同时使用三根天线进行数据收发,以实现更高的速度和更好的覆盖范围。
接口部分
- WAN/LAN 端口：这些端口通过内部的变压器和 PHY（物理层）芯片连接到交换机芯片。
- USB 端口：R6850 有 USB 端口（有些版本可能没有），它会通过一个小的控制器芯片连接到主芯片上，用于实现文件共享或 3G/4G 共享等功能。
第四步：后续操作与注意事项
- 清洁：如果拆机是为了清洁散热系统，可以使用软毛刷和压缩空气罐清理散热片和风扇（如果有）上的灰尘。
- 更换元件：如果你计划更换内存、闪存或天线，请务必购买完全兼容的型号，并小心操作,避免静电损坏。
- 安装：回装过程与拆卸相反，确保所有螺丝都已拧紧，卡扣都已扣回原位,然后将脚垫粘回原处。
- 测试：重新连接所有线缆，通电后检查所有指示灯是否正常工作,并测试网络连接是否稳定。
Netgear R6850 的内部结构设计紧凑且合理，其核心是强大的 Qualcomm IPQ4019 芯片，散热系统巧妙地利用了整个外壳，是一个不错的被动散热设计，拆机过程相对简单，但需要细心和耐心,特别是处理天线连接和分离外壳卡扣时。
希望这份详细的拆机指南对你有帮助！如果你在拆机过程中遇到任何具体问题,可以随时提问。
