dell studio 1435 拆机

在开始之前，请务-必阅读以下重要提示：

⚠️ 重要提示

1. 安全第一：在拆机前，请确保电脑已完全关机，并拔掉电源适配器，如果需要拆下电池,请务必先断开所有外部电源。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属物体（如暖气管）以释放静电,或者佩戴防静电手环。
3. 记录与拍照：拆解过程中，请务必对每个步骤进行拍照，并妥善保管拆下的螺丝（不同长度和规格的螺丝不要混在一起）,这将极大方便你后续的组装。
4. 备件：准备好一个大小合适的螺丝盒或磁吸盘来存放螺丝，以及一个干净、平整、光线充足的工作台。
5. 风险自负：拆机会导致保修失效，请确保你了解操作风险,并有能力完成后续的组装。

🛠️ 所需工具

• PH0 和 PH1 十字螺丝刀：PH0 用于大部分外壳螺丝，PH1 可能用于硬盘、内存等。
• 塑料撬棒或薄塑料卡片：用于撬开卡扣,避免划伤外壳。
• 镊子：用于夹取小螺丝或连接器。
• 防静电手环（可选但推荐）。

📋 拆机步骤详解

第一步：准备工作与电池/内存盖拆卸

1. 断开所有连接：拔掉电源适配器，如果电池可以轻松取下,先取下电池。
2. 翻转笔记本：将 DELL Studio 1435 翻过来,背面朝上。
3. 拆下电池（如果可拆卸）：找到电池的锁扣，将其向外滑动,然后取下电池。
4. 拆下内存/无线网卡盖板：在背面找到标有 "HDD"（硬盘）、"WLAN"（无线网卡）和 "DIMM"（内存）的盖板，通常有 2-3 个小螺丝固定。
   • 拧下这些盖板的螺丝。
   • 使用撬棒小心地沿着缝隙撬开盖板，盖板通常由塑料卡扣固定，动作要轻柔,避免断裂。
   • 取下盖板后,你就可以看到内存条和无线网卡了。

第二步：拆卸硬盘

1. 断开硬盘连接器：你会看到一个金属或塑料的硬盘支架，找到硬盘数据排线的连接器，小心地将它向上拔起（通常是 45 度角）。
2. 取出硬盘：捏住硬盘两边的塑料提手，向外滑动,将硬盘从支架中滑出。
3. 拆下硬盘支架（可选）：如果需要更换或清洁硬盘，可以拧下固定支架的螺丝,将整个支架取下。

第三步：拆卸无线网卡

1. 断开天线线：你会看到两根细长的天线线，通常是黑色和白色的，它们通过一个非常小的金属扣固定在网卡上，用镊子或指甲小心地将金属扣抬起，然后拔下天线线。注意： 记住哪根是主天线（通常连接到标记为 "MAIN" 或 "0" 的焊脚），哪根是辅助天线（通常连接到 "AUX" 或 "1"）。
2. 拆下网卡：无线网卡通常由一个或两个小螺丝固定，拧下螺丝后，网卡会自动解锁，以一个角度（约 30-45 度）向上拔出即可取下。

第四步：拆卸光驱（如果需要）

1. 翻回笔记本正面,将光驱弹出。
2. 在光驱托盘的侧面或背面，通常有一个小孔，用一根回形针或细铁丝伸进去，用力按压,可以强制弹出光驱托盘。
3. 打开托盘后，按下托盘中间的释放按钮,光驱会弹出一个角度。
4. 拔掉光驱后部的数据线和电源线，然后向外滑动,取下光驱。

第五步：拆下键盘

这是最关键也最需要小心的步骤之一。

1. 翻转笔记本：将笔记本正面朝上,打开屏幕。
2. 取下键盘上方的装饰条：在键盘上方，有一条连接电源按钮、指示灯和无线开关的装饰盖板，它由几个塑料卡扣固定。
   • 从最右边或最左边的缝隙开始,用塑料撬棒小心地撬开。
   • 沿着边缘慢慢滑动，直到所有卡扣都松开，然后取下装饰条。注意： 这块盖板下面通常连接着几根细小的排线连接到主板，取下时要非常轻柔,或者先断开排线。
3. 断开键盘排线：取下装饰条后，你会看到整个键盘，键盘通过一根扁平的排线连接到主板上。
   • 轻轻掀起排线锁扣（通常是金色的塑料片，向上或向一侧拨动）。
   • 然后小心地将排线水平拔出。
4. 取下键盘：键盘现在只剩下几颗螺丝固定（通常在键盘的四个角）,拧下这些螺丝。
5. 小心向上抬起键盘：键盘下面还有一些卡扣固定着，从上边缘开始，慢慢向上抬起，同时用撬棒辅助松开下方的卡扣，动作一定要慢,避免损坏键盘排线或外壳。

第六步：拆卸掌托/触摸板

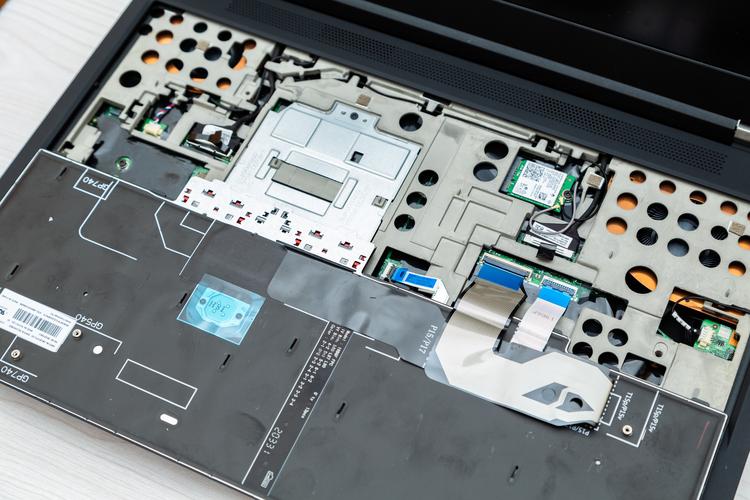

1. 断开触摸板排线：键盘取下后，你会看到掌托区域，触摸板也有一根排线连接到主板，同样需要先掀起锁扣,然后拔出排线。
2. 拧下掌托螺丝：掌托通常由几颗隐藏的螺丝固定，仔细检查掌托的边缘和角落,拧下所有螺丝。
3. 取下掌托：掌托同样由塑料卡扣固定，从边缘开始,用撬棒小心地将其撬开并取下。

第七步：断开其他连接并拆下主机外壳

1. 断开屏幕排线：在键盘和掌托区域移除后，你会看到连接屏幕和主板的主排线，这根排线非常脆弱，需要格外小心。
   • 轻轻掀开排线锁扣。
   • 用镊子夹住排线的末端，水平、平稳地拔出。
2. 断开其他排线：检查一下是否还有其他连接线（如摄像头、状态指示灯等）连接到主板,并小心地将它们拔掉。
3. 拧下固定主板的螺丝：整个主机外壳只剩下几颗长螺丝固定在机身上，找到它们并全部拧下，这些螺丝通常分布在散热风扇附近、内存插槽旁边等位置。
4. 取下主机外壳：这是最后一步，双手从后壳的缝隙处慢慢向上抬起，同时用撬棒辅助松开前部边缘的卡扣,整个后壳应该可以顺利取下。

✅ 拆机完成

你已经成功地将 Dell Studio 1435 的外壳打开，可以看到内部的散热系统、主板、CPU、内存、硬盘等所有核心组件。

🔧 后续操作

• 清洁：可以使用软毛刷和吹气球清洁风扇和散热鳍片上的灰尘。
• 更换硬件：如更换导热硅脂、升级内存或更换硬盘等。
• 组装：按照与拆机相反的顺序进行组装，在连接排线时，确保插到底,然后锁好锁扣。

希望这份详细的指南能帮助你顺利完成拆机！如果在过程中遇到任何问题，随时可以停下来，查阅你之前拍的照片,祝你操作顺利！
