ThinkPad黑将拆机后内部结构有何不同？

“ThinkPad 黑将”是联想在中国市场为 ThinkPad P系列移动工作站推出的一个别称，主要面向专业用户，强调性能、稳定性和专业认证，其核心型号包括 P1 Gen (如 P1 Gen 5, P1 Gen 6) 和 P16 Gen (如 P16 Gen 1)。

主流型号拆机视频推荐

直接在视频网站搜索以下关键词,可以找到大量由UP主分享的详细拆机视频。

联想 ThinkPad P1 Gen 6 (型号: 21K2, 21K3)

这是目前市面上最新、最主流的“黑将”型号,也是大家最关心拆机的型号。

• 推荐搜索关键词 (中文):

  • ThinkPad P1 Gen 6 拆机
  • 联想黑将 P1 Gen 6 清灰换硅脂
  • ThinkPad P1 2025 拆机

• 推荐搜索关键词 (英文):


  （图片来源网络，侵删）
  • ThinkPad P1 Gen 6 disassembly
  • Lenovo ThinkPad P1 Gen 6 cleaning
  • ThinkPad P1 Gen 6 RAM / SSD upgrade

• 视频平台:

  • Bilibili (B站): 国内资源最丰富，搜索上述中文关键词即可，推荐关注一些专注于数码、笔记本评测的UP主，如“笔吧评测室”、“极客湾”、“TESTV”等,他们通常会发布非常专业的评测和拆机视频。
  • YouTube: 国外资源更丰富，英文视频通常有更清晰的步骤和特写镜头,适合喜欢英文解说或想看国际视角的用户。

【示例视频特点】

• 通常会展示如何拆开后盖、键盘掌托。
• 详细展示内部结构，包括双风扇散热模组、双热管、内存插槽、M.2硬盘位等。
• 演示如何清理风扇和散热鳍片的灰尘，以及更换CPU/GPU的硅脂。
• 讲解如何升级内存和固态硬盘,指出哪些插槽是可用的。

联想 ThinkPad P1 Gen 5 (型号: 21L3, 21L4)

作为前代型号，其拆机流程和P1 Gen 6非常相似,可以作为很好的参考。

• 推荐搜索关键词:
  • ThinkPad P1 Gen 5 拆机
  • 黑将 P1 Gen 5 清灰
  • ThinkPad P1 2025 拆机

联想 ThinkPad P16 Gen 1 (型号: 21K5)

这是P1的“加大号”版本，拥有更大的机身和更强的散热性能,拆机逻辑与P1系列基本一致。

• 推荐搜索关键词:
  • ThinkPad P16 Gen 1 拆机
  • ThinkPad P16 清灰换硅脂

通用拆机要点（以 P1 Gen 6 为例）

虽然各代产品略有差异，但拆机思路是相通的,以下是ThinkPad黑将系列拆机的通用步骤和要点：

准备工作：

1. 断开所有电源： 关闭电脑,拔掉电源适配器。
2. 静电防护： 佩戴防静电手环，并确保你的工作环境接地良好，如果手环没有,可以经常触摸金属物体以释放静电。
3. 工具准备：
   • 螺丝刀： 需要 Phillips #0 和 #1（或 #00）两种规格的精密螺丝刀，ThinkPad的螺丝非常小且长短不一，务必做好标记！ 可以用磁吸盘或不同的小盒子分类存放。
   • 塑料撬棒/卡片： 用于撬开卡扣,避免划伤机身。
   • 清洁工具： 高纯度酒精、无尘布、棉签、小刷子（如油画笔）、吹气球（皮老虎）。
   • 导热硅脂： 如果需要更换，建议购买信越7921、利民TF7或酷冷至尊MX-4等知名品牌。

拆机步骤：

1. 移除后盖：

   • 将笔记本翻过来,拧下所有后盖的螺丝。
   • 注意： 通常有几颗螺丝隐藏在脚垫下面，需要先用热风枪或吹风机稍微加热脚垫,再用小刀或撬棒小心揭开。
   • 用塑料撬棒从后盖缝隙处轻轻撬开，沿着边缘慢慢滑动，直到所有卡扣都松开，后盖通常是卡扣固定的,没有螺丝。

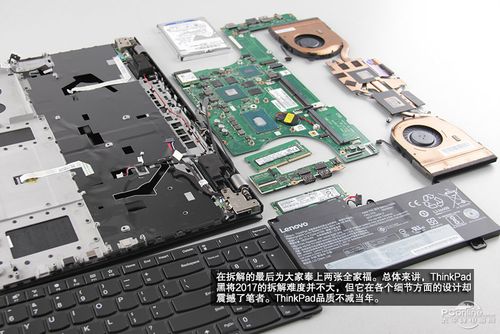

2. 内部结构观察：

   • 拆下后盖后，你就能看到内部的全貌，主要包括：

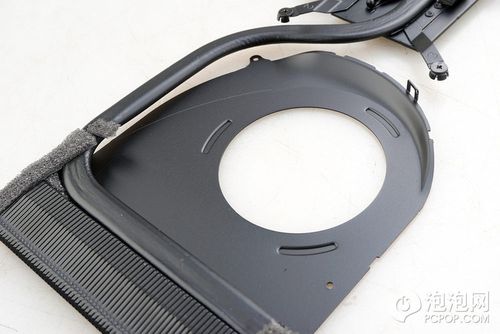

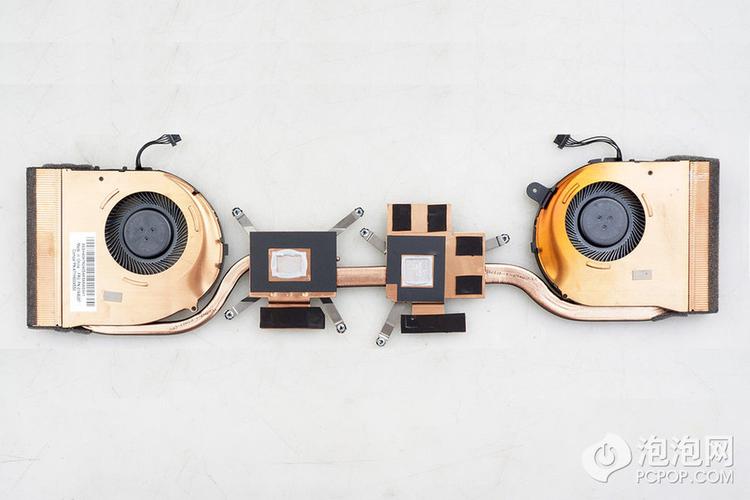

     • 双风扇散热模组： 这是核心区域。
     • 内存条 (SO-DIMM)： 通常有2个插槽,可扩展。
     • M.2 硬盘位： 通常有2-3个M.2插槽，支持NVMe PCIe SSD。
     • 无线网卡 (WLAN)： 通常位于内存插槽下方或主板上。
     • 电池： 可拆卸设计,方便更换。

3. 清理灰尘（清灰）：

   • 断开电池连接： 在操作主板之前，务必先断开电池排线,这是防止短路的关键步骤！
   • 拆卸散热模组： 拧下固定散热模组的螺丝，然后拔掉CPU和GPU的热管接口（注意方向，不要暴力拔扯）。
   • 清洁风扇和散热鳍片： 用吹气球吹掉风扇和鳍片上的大部分灰尘，对于顽固的灰尘，可以用小刷子轻轻刷，再用吹气球吹走。注意不要让风扇扇叶自由转动，可能会损坏电机,可以用手轻轻按住。
   • 清洁CPU/GPU表面： 用无尘布和高纯度酒精擦掉旧的硅脂,直到核心表面干净。

4. 更换导热硅脂：

   • 在CPU和GPU的金属顶盖上,挤出豌豆大小或一条线状的硅脂。
   • 用刮刀或干净的塑料片均匀地涂抹开，形成一层薄而均匀的涂层,确保覆盖整个核心区域。

5. 重新组装：

   • 将散热模组对准螺丝孔和CPU/GPU位置，轻轻压下，然后拧紧螺丝。注意螺丝的顺序和扭矩，通常需要交叉拧紧,确保压力均匀。
   • 重新连接电池排线。
   • 安装内存和硬盘（如果需要升级）。
   • 盖上后盖,拧上所有螺丝。
   • 开机测试,确保一切正常。

重要注意事项

1. 保修问题： 拆机会导致官方保修失效，如果你的电脑在保修期内，建议联系官方售后进行清灰和维修，如果选择自己动手,就意味着放弃了保修。
2. 螺丝标记： 这是最重要的一点！ ThinkPad的螺丝长短、粗细、头部类型（有无垫片）各不相同，装错可能会导致屏幕不亮、后盖无法盖合或内部短路，强烈建议使用手机拍照记录每个螺丝的位置,或使用磁吸螺丝刀盘分类。
3. 断电操作： 任何时候操作主板或内部组件,都必须先断开电池连接。
4. 轻拿轻放： 内部部件非常精密，特别是排线和接口,不要用力拉扯。
5. 资料备份： 在进行任何硬件操作前,请务必备份重要数据。

希望这份详细的指南能帮助你顺利找到所需的拆机视频,并安全地完成操作！
