⚠️ 重要安全与准备工作
在开始之前,请务必了解以下几点：
（图片来源网络，侵删）
- 失去保修：自行拆机会使您的设备失去官方保修资格,请确认您已了解并接受这一点。
- 数据备份：在进行任何硬件操作前，请务必备份您所有的重要数据（如文档、照片等）,以防意外数据丢失。
- 断开电源：必须在完全关机并拔掉电源适配器的情况下进行操作，为了安全起见，建议您在拔掉电源后，按住电源键约15秒,以释放主板中残留的电量。
- 防静电措施：人体静电可能会损坏精密的电子元件，请务必在干燥、洁净的环境下操作，并佩戴防静电手环,或者经常触摸金属物体以释放静电。
- 准备工具：您需要准备一套精密螺丝刀，特别是PH0# 和 PH1# 十字螺丝刀，以及一个塑料撬棒（或用旧银行卡代替）。
- 耐心细致：XPS 13 的内部结构非常紧凑，很多部件通过卡扣或排线连接，操作时需要极大的耐心和细心,切勿使用蛮力。
🛠️ 所需工具
- PH0# 十字螺丝刀：用于拆卸底部小螺丝。
- PH1# 十字螺丝刀：用于拆卸键盘排线等位置的螺丝。
- 塑料撬棒/薄塑料片：用于撬开卡扣和分离部件,避免刮伤外壳。
- 镊子：用于夹取小螺丝和处理排线。
- 防静电手环（强烈推荐）。
- 一个干净的、光线充足的工作台。
🔧 详细拆机步骤
第一步：拆卸底盖
这是最关键的第一步,也是最容易卡住的一步。
- 准备工作：将 XPS 13 面朝下放置在柔软的布料或垫子上,以防止刮伤屏幕和外壳。
- 移除所有底部螺丝：
- 翻转笔记本，您会看到底盖上有多个螺丝，它们通常有两种长度：较长的是用于固定支架和内部组件的,较短的是用于固定底盖的。
- 强烈建议：使用手机拍照记录下每个螺丝的位置，或者将它们按不同位置分类摆放，避免安装时出错，9360 的螺丝布局比较复杂,混装可能会导致内部部件压力不均或损坏。
- 用 PH0# 螺丝刀拧下所有螺丝。
- 撬开底盖：
- 底盖是通过多个塑料卡扣固定的,没有螺丝固定。
- 从 后部（转轴处） 开始，因为这里的卡扣通常比较容易打开,将塑料撬棒从底盖和机身的缝隙中轻轻插入。
- 沿着边缘缓慢移动撬棒，逐个解开卡扣，您会听到“咔哒”声,这是卡扣松开的声音。
- 重点：不要从键盘面开始撬，因为键盘面和底盖之间有排线连接,强行撬开可能会直接拉断排线。
- 当所有卡扣都松开后，底盖就可以取下了。千万不要直接完全取下,因为底盖还连接着电池排线。
第二步：断开电池连接
⚠️ 安全警告：在进行任何内部操作前，必须先断开电池连接！这是为了防止短路和意外触电。
- 找到电池排线：底盖取下后，您会看到内部结构，电池通常位于下半部分，找到连接到电池和主板的排线，它通常是一个宽而扁平的黑色或橙色/棕色线缆。
- 断开排线：
- 在排线连接器（通常是白色的塑料块）上，有一个小卡扣，您需要用指甲或撬棒轻轻地将这个卡扣向上抬起（有些是向侧面抬起）。
- 卡扣抬起后，排线就会自动松开，轻轻地将排线从连接器中拔出。切勿直接拉扯排线本身,一定要从连接器根部拔出。

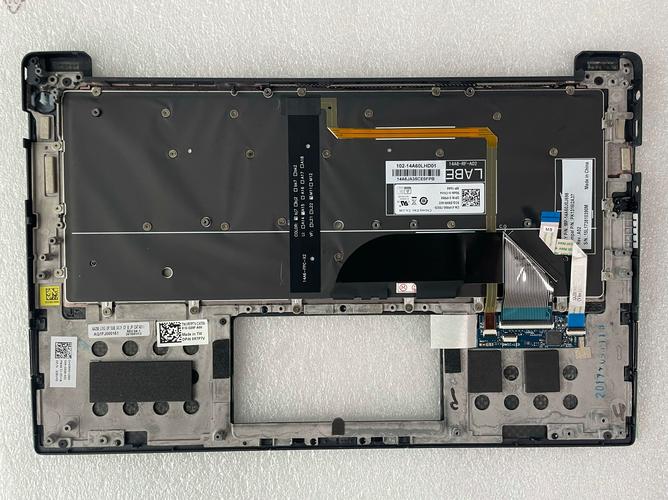

第三步：拆卸键盘和掌托总成
这是整个拆机过程最复杂、最需要耐心的步骤。
- 移除固定螺丝：
- 在键盘排线附近（通常在主板边缘或电池附近），您会看到几颗用 PH1# 螺丝刀固定的螺丝,拧下这些螺丝。
- 同样,拍照记录螺丝位置。
- 断开键盘排线：
键盘排线连接在主板的 ZIF (Zero Insertion Force) 连接器上，同样，需要先抬起连接器上的小卡扣,然后轻轻地将排线抽出。
（图片来源网络，侵删） - 分离键盘总成：
- 键盘和掌托（C面）是粘合在一起的，您需要用塑料撬棒，从键盘的边缘（通常是靠近屏幕转轴的一侧）开始,小心地将键盘和掌托分离。
- 缓慢地移动撬棒，沿着边缘慢慢划开，过程中会感觉到阻力，这是胶水的粘合力，请持续、轻柔地操作,直到整个键盘边缘都与掌托分离。
- 注意：在分离过程中，您会看到键盘连接到触摸板的排线，在完全分离键盘总成之前，需要先小心地断开这根排线，同样，找到它的 ZIF 连接器，抬起卡扣,拔出排线。
- 取下键盘总成：
当所有排线都已断开，并且边缘都已分离后，您就可以将整个键盘和掌托总成从机身上取下了，主板、散热风扇、SSD 等核心部件就完全暴露出来了。
第四步：拆卸其他组件（可选）
您可以轻松地访问和更换以下组件：
- 更换 SSD 硬盘：
- SSD 被固定在一个金属支架上，拧下支架的螺丝即可取下 SSD。
- XPS 13 9360 通常只有一个 M.2 SSD 插槽,不支持双硬盘。
- 更换无线网卡：
无线网卡通常有两根天线（白色和黑色），通过小金属片固定，先拧下固定螺丝，然后拔掉天线接头（直接拔出即可，无需卡扣）,最后取下网卡。
- 更换内存 (RAM)：
- 9360 的内存是 板载焊死 的，无法自行升级或更换,这是购买时需要注意的一点。
- 清洁风扇和散热模组：
如果需要清洁风扇，可以直接用棉签和吹气球（皮老虎）进行清洁，如果需要更换散热硅脂,则需要进一步拆卸散热铜管和风扇。
（图片来源网络，侵删）
第五步：安装与还原
安装过程与拆卸过程相反,请遵循以下原则：
- 对齐：在安装键盘总成时,确保所有卡扣和定位点都正确对齐。
- 连接排线：在合上底盖之前，确保所有排线都已正确插入连接器并锁好卡扣，特别是电池排线,这是开机的基础。
- 拧紧螺丝：按照之前拍照记录的位置，将所有螺丝归位。注意不同长度螺丝的位置，不要拧得过紧,以免损坏外壳或内部支架。
- 测试：在完全拧紧所有螺丝之前，可以先连接电源适配器，尝试开机，确保一切正常，如果可以正常进入系统,再最后拧紧底盖的螺丝。
📌 总结与提示
- 耐心是关键：9360 的设计非常紧凑，特别是键盘总成,需要花时间慢慢分离。
- 记录与分类：螺丝位置和类型复杂,不记录很容易装错。
- 先断电，后操作：永远记住第一步断开电池连接。
- 善用工具：塑料撬棒是你的好朋友,可以避免很多不必要的划伤和损坏。
- 查阅官方手册：如果条件允许，可以在戴尔官网上搜索该型号的服务手册，里面有官方的拆解示意图,是最佳参考资料。
希望这份详细的教程能帮助您顺利完成拆机！祝您操作顺利！
