ThinkPad E540拆机步骤是怎样的？

在进行任何拆机操作前，请务必阅读以下内容！

1. 失去保修： 拆机会立即使您的笔记本失去官方保修。
2. 静电风险： 人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸金属物体以释放静电,或佩戴防静电手环。
3. 损坏风险： 使用不合适的工具或用力过猛可能导致螺丝滑丝、卡扣断裂、排线损坏等，请务必小心、耐心。
4. 断电操作： 100% 确保笔记本已关机，并拔掉所有外部电源（适配器），移除电池（如果可拆卸）。 对于 E540 这类内置电池的型号，拆开后盖后，第一步就是断开电池连接,以防短路。

准备工作

• 工具：
  • 螺丝刀： 您需要一套精密螺丝刀，主要包含 PH0# 和 PH1# 的十字螺丝刀，E540 大部分螺丝都是十字的,少数地方可能需要一字螺丝刀撬开卡扣。
  • 塑料撬棒/卡片： 用于撬开塑料卡扣和分离外壳,避免划伤机身。
  • 镊子： 用于夹取小螺丝和整理排线。
  • （推荐）防静电手环： 保护您的爱机免受静电伤害。
  • （可选）软毛刷和吹气球： 用于清灰。
  • （可选）新的导热硅脂： 如果您计划更换散热硅脂。
• 环境： 找一个光线充足、干净、平整的工作台面。

ThinkPad E540 拆机步骤详解

第一步：准备工作与移除后盖

1. 关机并断电： 如上文所述，彻底关机,拔掉电源适配器。
2. 移除电池：
   • 将 E540 翻过来,底部朝上。
   • 找到电池锁扣（通常是一个可以左右滑动的塑料片）,将其滑动到解锁位置。
   • 这时电池会自动弹起一部分，用手抓住电池的边缘,将其拔出。
   • ⚠️ 重要： 后续所有操作都必须在电池断开连接的情况下进行！

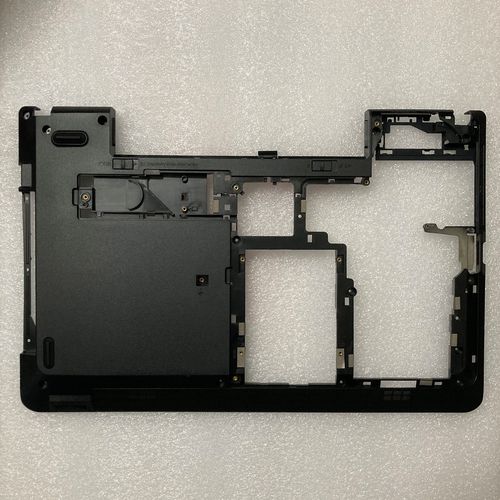

3. 移除后盖：
   • E540 的后盖是通过卡扣固定的,没有螺丝。
   • 用塑料撬棒从后盖的缝隙处（通常是转轴附近或标签下方）小心地撬开一个卡扣。
   • 沿着后盖边缘，依次撬开所有卡扣，过程中会有一些阻力，请均匀用力,避免某个点用力过猛导致卡扣断裂。
   • 所有卡扣松开后,后盖就可以取下来了。

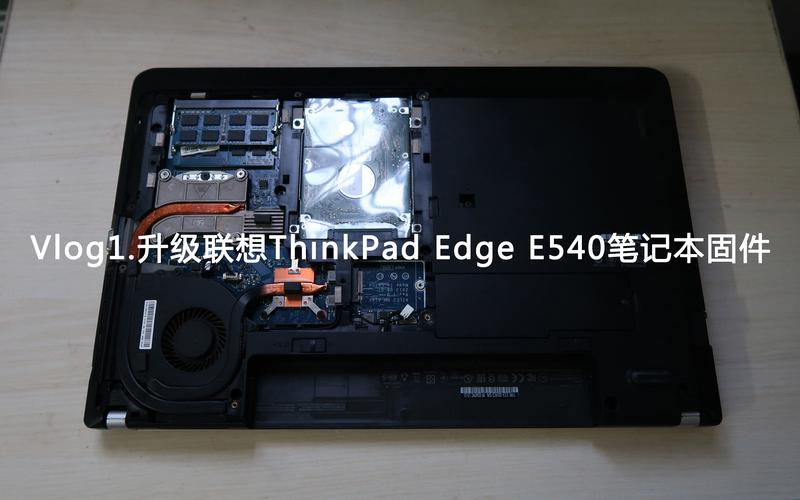

第二步：内部组件概览与内存/硬盘升级

现在您已经可以看到 E540 的内部构造了,主要部件包括：

• 无线网卡/蓝牙模块
• 内存条 (RAM)
• 硬盘 (HDD/SSD)
• 散热风扇与散热铜管
• 主板
• 扬声器等

A. 内存升级：

1. 内存条通常位于后盖下方，被一个金属屏蔽罩盖着,或者直接裸露。
2. 如果有屏蔽罩，拧下固定它的螺丝（通常只有1-2颗）,然后取下屏蔽罩。
3. 内存条两侧各有卡扣，向外掰开，内存条会自动弹起,然后就可以拔出。
4. 安装新内存时，以约30-45度角将内存条插入金手指插槽，然后向下按压，直到两侧卡扣“咔”一声自动扣住。
5. 最后装回屏蔽罩（如果有的话）并拧好螺丝。

B. 硬盘更换/升级：

1. 硬盘被一个金属硬盘笼固定住，首先找到并拧下固定硬盘笼的螺丝（通常是2-4颗）。
2. 拧下螺丝后,硬盘笼就可以连同硬盘一起向上滑出。
3. 硬盘和硬盘笼之间通常有几个小螺丝固定,拧下它们即可将硬盘从笼中取出。
4. 将新硬盘（或SSD）装入硬盘笼，拧回螺丝，然后将整个硬盘笼对准接口和滑槽,推回原位并拧紧固定螺丝。

第三步：完全拆解（如需更换主板、风扇或清灰）

如果只是升级内存和硬盘，到这一步基本就完成了，但如果您想进行深度清灰、更换风扇或硅脂,则需要继续拆解。

1. 断开所有排线：

   • 这是最关键也最容易出错的一步，在拆卸任何螺丝之前,先仔细观察并断开所有连接到主板的排线。
   • 排线接口通常有一个小的塑料卡扣，向上或向侧方轻轻拨开卡扣，就可以将排线拔出。切勿直接硬拽排线！
   • 需要断开的排线通常包括：电源按钮排线、键盘排线、触摸板排线、状态指示灯排线、无线天线线等。

2. 移除键盘和掌托：

   • 拧下键盘框架周围的固定螺丝（通常在标签下方或角落）。
   • 用塑料撬棒小心地撬开键盘框架,注意下面可能还连着几根排线。
   • 完全分离键盘框架后，就可以看到键盘和掌托的固定螺丝，拧下它们，然后小心地向上抬起键盘和掌托,并断开其连接的排线。

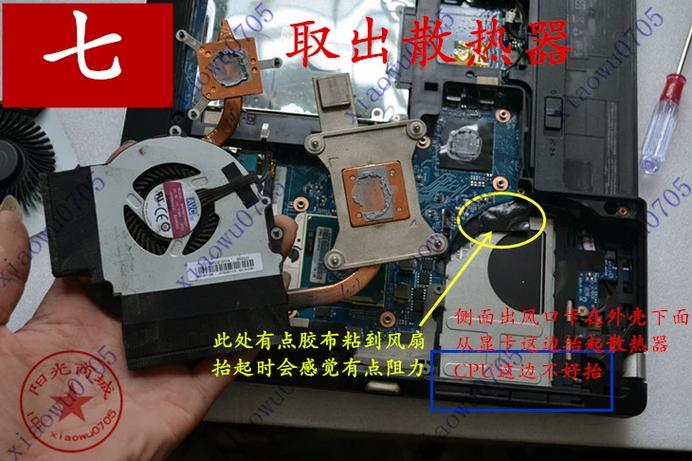

3. 移除散热模组：

   • 拧下固定散热风扇和散热铜管的螺丝,通常风扇和铜管是一体的。
   • 注意： 有些螺丝可能很长，连接着主板背面，拧的时候要记好位置,避免装错。
   • 拧下螺丝后，散热模组就可以被轻轻取下,取下时注意不要弄弯散热鳍片。
   • 清洁与更换硅脂：
     • 用软毛刷和吹气球清理散热鳍片和风扇上的灰尘。
     • 用无水酒精和高纯度棉片/纸巾,彻底擦掉CPU和GPU芯片上旧的导热硅脂。
     • 在CPU和GPU核心上涂抹适量新的导热硅脂（米粒大小即可，均匀涂抹）。
     • 将散热模组对准螺丝孔位，均匀地拧回螺丝（建议对角线顺序拧紧，以保证压力均匀）。

4. 移除其他组件：


   （图片来源网络，侵删）
   • 无线网卡：通常由一个小的天线线和一颗螺丝固定。
   • 扬声器：通常由螺丝固定,并连接有排线。
   • 其他接口模块（如RJ45网口、VGA口等）：根据其固定方式,拧下螺丝即可移除。

装机步骤

装机过程与拆机相反，请务必遵循“先拆后装”的原则。

1. 安装主板： 将主板按照原位放回,并拧紧所有固定螺丝。
2. 连接排线： 这是最考验耐心的一步，将所有排线按照原来的位置和方向插回接口，并听到“咔”一声确认卡扣锁紧。
3. 安装键盘和掌托： 小心放回，对准螺丝孔位,拧紧螺丝。
4. 安装散热模组： 确保CPU/GPU上已涂抹好硅脂,然后均匀拧紧散热模组的螺丝。
5. 安装内存和硬盘： 按照之前的步骤装回。
6. 合上后盖： 对准卡扣位置，均匀用力按压,确保所有卡扣都扣紧。
7. 装回电池： 将电池推入插槽,锁好锁扣。
8. 开机测试： 连接电源适配器，开机检查所有功能是否正常（屏幕、键盘、触摸板、USB口、Wi-Fi等）。

祝您拆机顺利！如果您在某个步骤遇到困难，建议在网上搜索相关的拆机视频,视觉化的指导会更加清晰。
