TravelMate 4520拆机步骤是怎样的？

重要提示与准备工作

1. 安全第一：在开始之前，请确保电脑已完全关机，并拔掉电源适配器，如果方便，建议取下电池（如果可以拆卸）,以避免任何短路风险。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在操作前触摸一下金属水管或接地物体，释放静电,最好佩戴防静电手环。
3. 准备工具：
   • 一套精密螺丝刀：主要需要十字螺丝刀，可能需要T6、T8、T9等六角梅花螺丝刀用于拆硬盘和内存。
   • 塑料撬棒或卡片：用于撬开塑料卡扣,避免划伤外壳。
   • 镊子：用于夹取小螺丝或处理排线。
   • 一个容器：用于分类存放不同大小和类型的螺丝,避免混淆。
4. 拍照记录：在拆卸每一个部件或排线之前，用手机拍一张照片，这将是你在重新组装时的“救星”,可以帮你记住排线的走向和螺丝的位置。
5. 保修警告：拆机会导致官方保修失效，如果你的电脑仍在保修期内,请谨慎操作。

第一步：拆下后盖和键盘

TravelMate 4520 的设计相对友好,键盘和后盖是主要入口。

1. 翻转电脑：将电脑D面（底面）朝上放置。
2. 拆下电池：
   • 找到电池仓的锁扣,通常是一个塑料滑块或开关。
   • 滑动或拨动锁扣,电池会自动弹起一个角度。
   • 提起电池，将其从主板上断开连接,然后完全取下。
3. 拆下内存和硬盘仓盖板：
   • 在电池仓旁边，你会看到用小螺丝固定的盖板，通常有两个,分别对应内存和硬盘。
   • 用合适的螺丝刀拧下这两个螺丝，取下盖板，此时你就可以看到内存条和硬盘了,可以先行升级或更换。
4. 拆下键盘：
   • 翻转电脑，将A面（正面）朝上。
   • 轻轻合上屏幕，但不要完全合上，留出一点缝隙,方便操作。
   • 在键盘的顶部（靠近屏幕转轴处），有一条细长的橡胶垫或塑料卡条,用撬棒小心地将其撬起。
   • 撬开后，你会看到固定键盘的几颗十字螺丝,拧下这些螺丝。
   • 键盘被几根排线固定在主板上，你需要先小心地将排线从主板的插槽中拔出，通常是先向上或向外轻轻抬起一个黑色塑料卡扣,然后才能将排线抽出。
   • 完全断开排线连接后，就可以将键盘从上壳中取出来了，注意键盘下面可能还连着触摸板的数据线，如果需要彻底拆解,也需要一并处理。
5. 拆下上壳/掌托：
   • 键盘取下后,上壳就只剩下几颗螺丝和一些塑料卡扣了。
   • 找到并拧下剩余的所有固定螺丝（通常在掌托边缘和转轴附近）。
   • 用塑料撬棒沿着上壳的缝隙，小心地撬开所有塑料卡扣，动作要轻柔,避免卡扣断裂。
   • 完全分离上壳后，你将看到内部的主板、散热模组、无线网卡等核心部件。

第二步：拆下核心部件

现在你已经获得了对内部硬件的访问权限。

1. 断开所有排线：
   • 在取下主板或任何大型部件之前，必须先断开所有连接的排线，这包括：
     • 屏幕排线：连接在屏幕底部转轴处，非常细小，极其脆弱,操作务必加倍小心！
     • 触摸板排线：如果之前没断开,现在断开。
     • 无线网卡天线：通常是两根细小的白色或黑色线,用小卡扣固定在网卡上。
     • 其他状态灯、摄像头（如果有）等排线。
   • 方法：和断开键盘排线一样，先抬起黑色卡扣，然后水平拔出排线,切忌直接硬拉线缆。
2. 拆下散热模组：

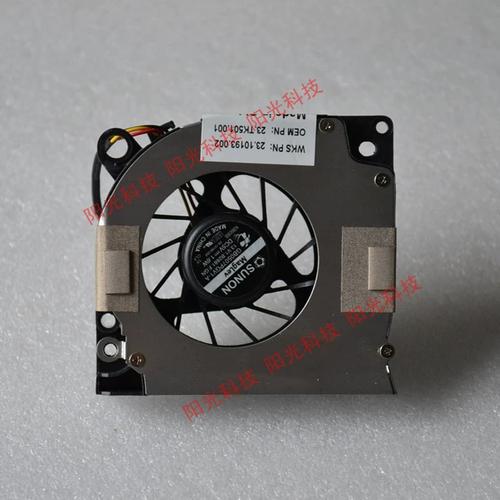

   • 散热模组通常由一根热管、一个散热风扇和散热片组成。
   • 找到固定散热模组的螺丝，拧下它们，螺丝可能长短不一,务必记好位置。
   • 小心地将散热模组从CPU和GPU芯片上取下，由于可能还粘有旧硅脂，可能会有一些阻力,轻轻转动即可取下。
   • 清洁与涂抹硅脂：这是维护的关键，用无水酒精和棉签彻底清洁CPU和GPU芯片表面的旧硅脂，然后在芯片中央挤一小滴新的导热硅脂,装回散热模组即可。
3. 拆下CPU：
   • CPU通常被一个金属或塑料的CPU插槽压盖固定。
   • 拧下压盖的螺丝（注意有些螺丝需要按特定顺序拧松）,然后打开压盖。
   • 轻轻抬起CPU，它就会从插槽中脱离，CPU的针脚（如果是在主板上）非常脆弱,切勿触碰。
4. 拆下无线网卡：
   • 找到无线网卡,它通常有一个或两个天线接口。
   • 先拔掉天线，然后拧下固定网卡的螺丝,网卡就可以直接取出了。
5. 拆下主板：
   • 现在主板只剩下几颗主要的固定螺丝了。
   • 拧下所有连接主板和机箱的螺丝。
   • 小心地将主板从机箱中向上或向一侧滑动，将其取出,注意不要刮伤主板背面的元件。

第三步：重新组装

组装过程是拆卸的逆过程，请按照相反的步骤进行,并遵循以下原则：

1. 对齐：确保所有部件和螺丝孔都对齐。
2. 排线：在插入排线前，确认卡扣已抬起，插入后再扣回，排线要插到底,确保接触良好。
3. 螺丝：先用手拧紧所有螺丝，再用螺丝刀轻轻拧紧，对于长短不一的螺丝，务必放回原位,过紧的螺丝可能会导致外壳或主板损坏。
4. 测试：在完全合上所有外壳之前，可以连接电源和显示器，开机测试一下，确保所有功能（屏幕、键盘、触摸板、USB口等）都正常工作，这样可以避免组装完成后才发现问题,又要重新拆开。

总结与建议

• 耐心是关键：拆机是一个需要耐心和细心的过程,不要急于求成。
• 善用网络资源：在开始前，可以在YouTube等视频网站上搜索 "Acer TravelMate 4520 disassembly",观看视频教程会让你对整个过程有更直观的了解。
• 目标明确：如果你只是想升级内存或硬盘，那么只需要做到第一步即可,无需进行深度拆解。
• 清理灰尘：对于这种老机型，深度拆解的一大好处就是可以彻底清理内部积累的灰尘,改善散热。

祝你拆机顺利！
