这款主板以其 mITX (17.0 x 17.0 cm) 的超小尺寸和为第6代 Intel® Core™ 处理器（Skylake）而设计而闻名，非常适合用于组装小型、高性能的HTPC（家庭影院电脑）或小型工作站。
（图片来源网络，侵删）

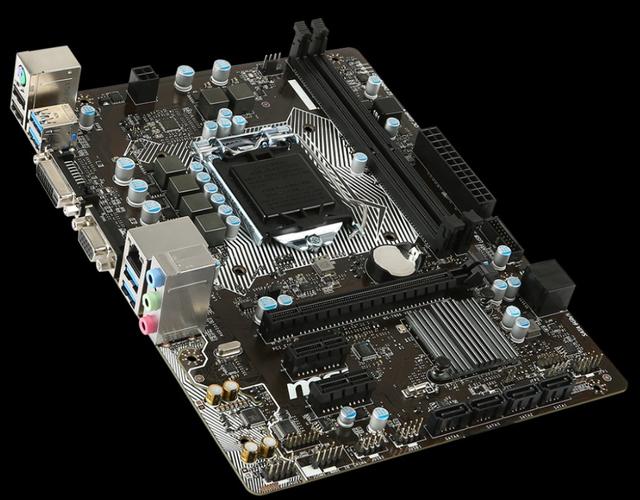

微星 B150M NANO 主板参数概览
| 类别 | 参数 |
|---|---|
| 主板型号 | B150M NANO |
| 芯片组 | Intel® B150 |
| CPU支持 | LGA 1151 插槽 支持第6代 Intel® Core™ i7/i5/i3/Pentium®/Celeron® 处理器 支持 Intel® Turbo Boost 2.0 技术 |
| 内存 | - 内存插槽: 2 x 288-pin DIMM - 最大容量: 32GB - 支持类型: DDR4 2133 MHz - 双通道模式: 支持 (需安装两根相同规格内存条) |
| 存储接口 | - SATA III (6Gb/s): 4 x SATA 3.0 (灰色接口，位于主板下方) - M.2插槽: 1 x M.2 (Key M, 2242/2260/2280/22110规格)，支持 PCIe 3.0 x4 和 SATA 模式 - 不支持: U.2 接口 |
| 扩展插槽 | - PCIe x16: 1 x PCIe 3.0 x16 插槽 (全长) |
| 后置 I/O 接口 | - 视频输出: 1 x HDMI 1.4b, 1 x DVI-D - USB 接口: 1 x USB 3.1 Gen 2 Type-A (10 Gbps) 1 x USB 3.1 Gen 1 Type-A (5 Gbps) 2 x USB 2.0 - 网络: 1 x Intel® I219V 千兆网卡 (RJ45 接口) - 音频: 1 x 音频插孔 (Line-in / Line-out / Mic-in) |
| 内部连接器 | - 前置面板: 1 x System Panel Connector - USB 3.0: 1 x USB 3.0 Header (可扩展2个USB 3.0接口) - USB 2.0: 1 x USB 2.0 Header (可扩展2个USB 2.0接口) - 风扇接口: 1 x CPU Fan Header, 1 x System Fan Header - 前面板音频: 1 x HD Audio Connector - 机箱开启: 1 x Chassis Intrusion Header - TPM: 1 x TPM Header |
| 音频 | - 音频芯片: Realtek® ALC887 - 声道数: 7.1 声道 - 认证: Creative® Sound Blaster™ X-Fi MB3 |
| 网络 | - 网卡芯片: Intel® I219V - 速率: 10/100/1000 Mbps |
| 尺寸规格 | - 板型: mITX (17.0 x 17.0 cm) |
| BIOS | - 类型: AMI (American Megatrends) BIOS - 容量: 128 Mb Flash - 功能: 支持 "ClickBIOS 4" 图形化界面 |
| 供电 | - CPU供电: 4+1 相供电设计 - ATX 12V 接口: 1 x EPS 12V (4+4 Pin) CPU 供电接口 |
参数解读与特点分析
-
核心优势：极致小巧
- mITX板型：这是它最大的卖点，17x17cm的尺寸意味着它可以在非常小的机箱中安装，是打造高性能迷你电脑的理想选择。
-
CPU与平台
- LGA 1151 + B150芯片组：这是英特尔第6代（Skylake）平台的组合，虽然年代稍早，但性能依然足以应对日常办公、影音娱乐、甚至一些轻度游戏和内容创作。
- 注意：不支持第7代（Kaby Lake）及更新的CPU，这是购买前必须确认的关键点，如果你打算使用i7-7700K等7代CPU，这款主板不兼容。
-
内存与存储
- 双通道DDR4：支持最高32GB DDR4 2133内存，双通道模式能有效提升数据带宽，对核显性能和整体系统流畅度有帮助。
- M.2接口：这是另一个亮点，主板提供了一个高速的M.2插槽，支持PCIe 3.0 x4通道，可以安装高速的NVMe SSD，实现接近500MB/s的读取速度，极大提升系统响应速度和软件加载速度，同时它也支持SATA模式的M.2 SSD，兼容性很好。
- SATA接口：提供了4个SATA 3.0接口，用于连接传统的2.5英寸或3.5英寸硬盘/SSD，满足多块存储设备的需求。
-
扩展性
（图片来源网络，侵删）- 仅1个PCIe x16插槽：作为mITX主板，扩展能力是其短板，但这个插槽是全长的PCIe 3.0 x16，可以安装任何尺寸的独立显卡（只要机箱允许），对于组建HTPC或小型游戏机来说完全足够。
- 后置接口丰富：虽然扩展槽少，但后置I/O接口非常齐全，尤其是提供了USB 3.1 Gen 2 (10Gbps)接口和HDMI + DVI视频输出，方便连接高速外设和多台显示器。
-
适用人群与场景
- HTPC（家庭影院电脑）：小巧的尺寸、静音的设计（可搭配小风扇机箱）、HDMI视频输出，完美融入客厅。
- 办公/家用主机：对于不需要顶级性能的日常办公、网页浏览、文档处理、影音播放等场景，搭配一颗i5-6400或i3-6100等CPU，性能完全足够。
- 软路由/NAS：利用其Intel网卡和M.2高速盘位，可以搭建一个性能不错的软路由或小型家庭存储服务器。
- 轻度游戏主机：搭配一块中端显卡（如GTX 1060 / RX 580），可以在小型机箱中实现不错的游戏性能。
微星 B150M NANO 是一款定位明确、特点鲜明的mITX主板。
- 优点：尺寸极致小巧、用料扎实、自带高速M.2接口、后置接口丰富（特别是USB 3.1）。
- 缺点：CPU平台较老（仅支持6代）、扩展槽单一、供电相对入门级。
如果你正在寻找一块用于组装第6代酷睿处理器的迷你电脑，并且不介意其平台的年代，B150M NANO 是一个非常经典和高性价比的选择。
