ipod shuffle 1 拆机

⚠️ 重要警告：拆解有风险，可能导致设备永久损坏！请确保你了解并接受所有可能发生的后果，包括但不限于外壳破裂、内部元件损坏、设备完全无法使用。

拆解前的准备工作

工具准备

• 核心工具：
  • 塑料撬棒/拨片： 这是最重要的工具！ 必须使用塑料材质，避免划伤或损坏外壳，信用卡、旧会员卡、吉他拨片都可以,但最好使用专用的塑料撬棒。
  • 热风枪/吹风机： 用于软化外壳边缘的胶水,大大降低拆解难度和损坏风险。
• 可选但推荐的工具：
  • 薄金属撬片/塑料卡片： 用于初步撬开缝隙。
  • 镊子： 用于夹取内部小零件。
  • 十字螺丝刀： 用于拧开后盖螺丝（如果需要）。
  • 塑料撬棒套装： 包含不同尺寸和形状的撬棒,更专业。

准备工作

• 静电防护： 在干燥、洁净的环境下操作，可以佩戴防静电手环,或在操作前触摸金属物体释放静电。
• 心理准备： 第一代 Shuffle 的外壳非常脆弱，塑料已经老化，极易断裂,做好外壳可能会报废的心理准备。
• 备份： Shuffle 中还有数据,请先尝试连接电脑备份。

拆解步骤

步骤 1：加热外壳边缘

这是最关键的一步,能极大提高成功率并减少损坏。

• 将热风枪调至中低档（约 150-180°C）,或使用吹风机的最高热风档。
• 对准 iPod Shuffle 顶部和底部的边缘,均匀地来回吹热。
• 不要在一个地方停留过久,以免塑料熔化或内部元件过热。
• 加热时间约 30-60 秒,感觉外壳边缘发烫即可。

步骤 2：寻找并撬开缝隙

• 将 Shuffle 正面（屏幕面）朝下,背面朝上放在柔软的布或垫子上。
• 用你的指甲或薄塑料卡片，在 Shuffle 底部（靠近耳机插孔的一端）的中间位置,尝试插入一个微小的缝隙。
• 技巧： 底部的卡扣通常比顶部更容易撬开,可以先从底部开始。

步骤 3：使用塑料撬棒分离卡扣

• 一旦打开一个小缝隙,立即将塑料撬棒插入。
• 缓慢、小心地沿着边缘滑动，用撬棒的“头”去顶开卡扣，而不是“撬”。
• 你会听到“咔哒、咔哒”的声音,这是卡扣被逐一打开的声音。
• 顺序： 建议从底部开始，然后是两侧，最后是顶部，顶部的卡扣通常最紧,也最容易损坏。
• 持续加热： 如果遇到非常紧的地方，可以随时用热风枪对该位置进行再次加热,软化胶水。

步骤 4：完全分离外壳

• 当所有卡扣都松开后,外壳就可以被分开了。
• 小心！ 此时内部电池和主板的连接线可能还连在一起,不要用力拉扯外壳。
• 轻轻地将上半部分（带屏幕的部分）抬起,你会看到一根连接主板和屏幕的柔性排线。

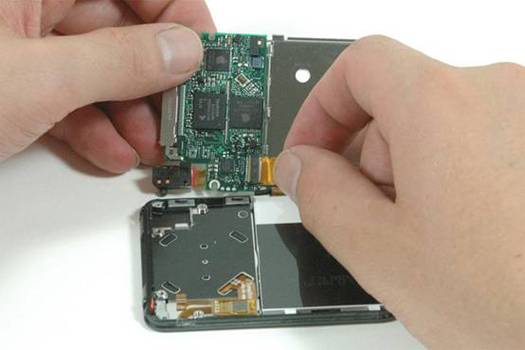

步骤 5：断开连接线

• 用撬棒的尖端或镊子,轻轻挑起排线连接器上的小卡扣。
• 小心地将排线从主板上拔出。
• 上半部分外壳就可以完全取下来了。

内部结构简介

成功拆开后,你会看到：

1. 上半部分外壳： 包含屏幕和白色塑料框架。
2. 柔性排线： 连接屏幕和主板。
3. 电池： 粘贴在下半部分外壳的内侧，通常是锂聚合物电池，容量约 0.8Wh。
4. 主板： 核心控制单元，包含闪存芯片、控制芯片等。
5. 底部外壳： 包含耳机插孔、开关、USB 接口和 Dock 连接器。

常见拆解目的与后续操作

更换电池

这是最常见的拆解原因。

• 拆下电池： 电池通常用非常强的双面胶粘在外壳上，你需要用撬棒小心地从电池边缘慢慢将其剥离，这个过程非常耗时,需要极大的耐心。
• 清洁残留胶： 用无水酒精和棉签清理外壳上残留的胶水。
• 粘贴新电池： 将新电池背面的胶膜撕下，对准位置,用力按压使其粘牢。
• 回装： 按照与拆解相反的顺序回装，确保排线连接好,卡扣对齐。

清理或维修 USB 接口

• 如果接口接触不良或进灰，可以用撬棒小心地撬开接口周围的塑料框架,露出内部的金属触点。
• 用棉签蘸少量酒精进行清洁。

读取数据或刷固件

• 对于技术爱好者，可以尝试从主板上拆下闪存芯片，使用专用的读卡器来读取其中的固件或数据，这属于高难度操作,需要专业的焊接技术。

组装与注意事项

• 对齐卡扣： 回装时，务必确保上下两半外壳的卡扣完全对齐,这是最考验耐心的一步。
• 连接排线： 在合上前半部分外壳前,再次确认排线已正确插入并锁好卡扣。
• 按压合拢： 从中心向四周均匀地按压外壳，确保所有卡扣都“咔哒”一声复位。
• 静置： 合拢后，可以静置一段时间,让双面胶的粘性恢复。

拆解第一代 iPod Shuffle 更多的是一种怀旧和探索精神,祝你操作顺利！
