dell latitude3450拆机

⚠️ 重要提醒：开始之前

1. 安全第一：


   （图片来源网络，侵删）
   • 断开所有连接：完全关闭电脑，拔掉电源适配器，并移除电池（如果可拆卸）。
   • 静电防护：人体静电可能会损坏精密的电子元件，请务必在接触主板前，触摸一下接地的金属物体（如暖气片），或者佩戴防静电手环。
   • 工作环境：在一个干净、光线充足、平坦的桌面上进行操作，准备一个小盒子或磁吸盘来存放拆下的螺丝，因为不同位置的螺丝长度可能不同，混用会导致损坏。

2. 准备工具：

   • 十字螺丝刀：主需要 PH0 和 PH00 两种规格。
   • 塑料撬棒：用于撬开塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝或连接器。
   • 防静电手环（推荐）。

第一步：准备工作与初步拆卸

1. 翻转电脑：将 Dell Latitude 3450 翻转过来，Dell Logo 朝上。

2. 移除后盖：

   • 这款笔记本的后盖是通过塑料卡扣固定的,没有螺丝。
   • 使用塑料撬棒,从后盖的缝隙处轻轻插入，可以尝试从内存仓或硬盘仓的盖板边缘开始，因为这些地方通常卡扣较少。
   • 沿着边缘慢慢滑动撬棒,逐一解开卡扣，需要均匀用力，避免某个地方用力过猛导致卡扣断裂。
   • 当所有卡扣都松开后,后盖就可以取下了。

3. 断开主电池连接：


   （图片来源网络，侵删）
   • 取下后盖后,你首先应该看到的就是主电池，为了安全，必须先断开它。
   • 找到电池连接器,它通常是一个白色的或黑色的插头，连接到主板上。
   • 轻轻地向上拔起连接器的卡扣,然后水平拔出插头。切勿直接拉扯电线。

第二步：拆解内部组件

你已经可以看到内部的主要组件了,我们按照从外到内的顺序进行拆解。

升级内存

• 位置：内存条通常位于机身底部，被一个小的塑料盖板覆盖。
• 步骤：
  1. 拧下固定内存盖板的一颗小螺丝。
  2. 取下盖板。
  3. 你会看到内存条两侧的金属卡扣,向外掰开这两个卡扣。
  4. 内存条会自动弹起一个角度,此时即可将其拔出。
  5. 安装新内存时,以约 30-45 度角插入金手指对准插槽，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

更换或加装固态硬盘/机械硬盘

• 位置：硬盘仓通常也在机身底部，被一个较大的塑料盖板覆盖。
• 步骤：
  1. 拧下固定硬盘仓盖板的几颗螺丝。
  2. 取下盖板。
  3. 你会看到一个金属硬盘托架,托架通常由一颗螺丝固定在主板上。
  4. 拧下这颗螺丝,然后轻轻将硬盘托架向外拉出。
  5. 硬盘托架上通常有一个小塑料拉环,捏住它，可以轻松地将硬盘从托架上取下。
  6. 安装新硬盘时,按相反顺序操作即可。

拆卸无线网卡

• 位置：无线网卡通常位于内存仓附近，有两根天线连接。
• 步骤：
  1. 找到无线网卡的天线接头,它们是两个非常小的金属触点，通常用黑、白两种颜色区分，用镊子轻轻夹住，垂直向上拔出。
  2. 拧下固定无线网卡的一颗小螺丝。
  3. 将无线网卡以约 30 度角向上拔出。

拆卸键盘

这是最关键也最需要耐心的步骤之一,因为键盘连接线非常脆弱。

• 步骤：
  1. 断开电池：如果你之前没有断开，现在必须断开主电池。
  2. 移除C面固定螺丝：将电脑翻转过来，打开屏幕，在键盘上方（扬声器附近）和掌托区域，你会看到几颗隐藏在橡胶垫或标签下的螺丝，小心地用撬棒将这些橡胶垫/标签取下，然后拧下螺丝。
  3. 断开排线：
     • 在键盘上方,通常会有几根排线连接到主板，分别是电源按钮、状态指示灯、触摸板和键盘本身。
     • 找到这些排线的连接器,它们通常是 ZIF (Zero Insertion Force) 接口，有一个小的黑色塑料卡扣。
     • 用指甲或撬棒向上轻轻撬起这个黑色卡扣（约 1-2mm 即可），然后水平拔出排线。千万不要在卡扣未抬起的情况下硬拉排线！
  4. 取下键盘：
     • 断开所有排线后,键盘就可以从 C 面取下了。
     • 键盘下方通常还有一根连接触摸板的排线,也需要按照上述方法小心断开。
     • 取下键盘时,要非常小心，因为键盘框架很脆弱，容易断裂。

拆卸散热模块

• 步骤：
  1. 断开电池。
  2. 拧下散热风扇的螺丝（通常只有 1-2 颗）。
  3. 断开风扇的电源线。
  4. 拧下固定散热铜管和散热片的螺丝（注意不同位置的螺丝长度可能不同）。
  5. 轻轻向上抬起散热模块,然后取下，可以稍微平移一下，避开其他元件。

拆卸主板与更换其他部件

• 步骤：
  1. 断开电池。
  2. 拧下所有固定在主板上的螺丝（数量较多，请务必分门别类存放）。
  3. 断开所有连接到主板的排线和接口,包括屏幕排线、摄像头排线、USB 接口排线等，同样，要找到它们的 ZIF 卡扣并小心操作。
  4. 所有螺丝和连接线都移除后,就可以将主板从机身上完整地取出了。

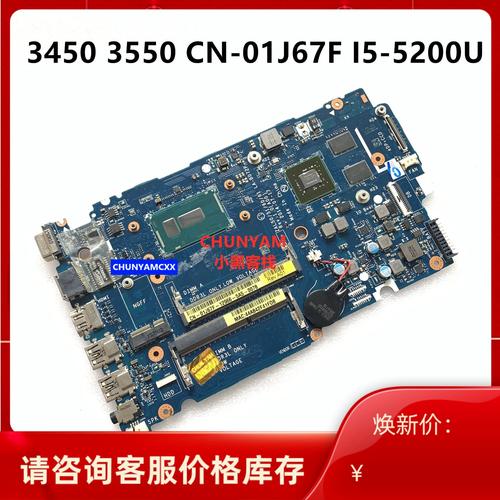

  5. 取下主板后,你就可以看到 CPU、内存插槽、无线网卡插槽等，可以进行相应的更换或升级。

第三步：重新组装

组装过程是拆解的逆过程,请遵循以下原则：

1. 对齐：确保所有部件在放入机架时都正确对齐，特别是主板和屏幕排线。
2. 螺丝：将所有螺丝拧回原位，不要过度拧紧，以免损坏螺纹或塑料卡扣，对于不同长度的螺丝，一定要装回原来的位置。
3. 排线：在插入排线前，确保 ZIF 卡扣是抬起状态，插入排线后，确保它完全到位，然后轻轻按下卡扣，直到听到“咔”声或感觉它锁紧。
4. 最后检查：在装上后盖之前，再次检查所有连接是否牢固，螺丝是否齐全，先不要装后盖，连接电源适配器，开机测试一下所有功能（屏幕、键盘、触摸板、USB 口等）是否正常，确认无误后，再装回后盖。

拆解 Dell Latitude 3450 的核心在于 耐心 和 细心，最容易出现问题的环节是 键盘排线的连接 和 后盖的卡扣，只要你严格按照步骤操作，并做好静电防护，整个过程就会很顺利。

祝你拆机顺利！
