Inspiron 5488拆机，内部结构如何？

重要提示与准备工作

1. 风险自负：拆机有损坏电脑部件的风险,请务必小心谨慎。
2. 保修失效：自行拆机会导致官方保修立即失效。
3. 断电与断开所有连接：在开始前，请完全关闭电脑，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
4. 防静电：人体静电可能损坏精密电子元件，建议在接触电脑前触摸一下金属物体以释放静电,或佩戴防静电手环。
5. 准备工具：
   • 塑料撬棒：首选,避免划伤外壳。
   • 小型十字螺丝刀：用于拧下螺丝。
   • 镊子：用于取下小螺丝或连接器。
   • 容器：用于分类存放拆下的不同型号和长度的螺丝,这一点非常重要！

第一步：准备工作与移除后盖

Inspiron 5488 是一款二合一笔记本,后盖与屏幕部分通过塑料卡扣和螺丝固定。

1. 将电脑翻转至背面。
2. 移除所有螺丝：仔细观察背面，你会看到多个十字螺丝，其中一些螺丝下面有塑料垫片，这些垫片需要和螺丝一起妥善保管，因为它们在重新组装时起到缓冲和定位作用。

   特别注意，电池附近可能有一两颗较长的螺丝，它们是专门固定电池排线的,不要与其他螺丝混淆。

3. 使用塑料撬棒开盖：从后盖的缝隙处（通常是散热窗或品牌Logo附近）小心地插入撬棒，慢慢均匀用力，沿着边缘滑动，逐一解开内部的塑料卡扣，这个过程需要耐心，不要使用蛮力,以免卡扣断裂。
4. 分离后盖：当所有卡扣都被解开时，后盖就可以从机身主体上分离了，注意，后盖可能还连接着一些排线（如状态指示灯、摄像头排线），所以分离时要轻柔,不要直接完全拉出。

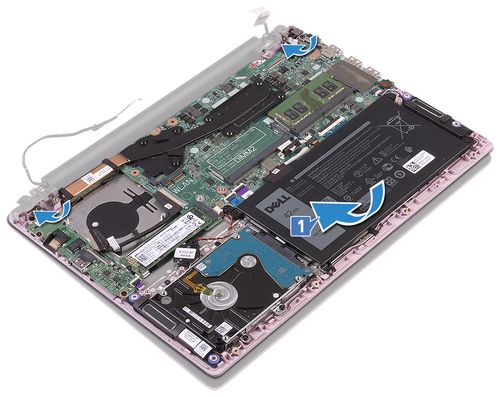

第二步：内部结构与主要部件

打开后盖后，你将看到 Inspiron 5488 的内部布局,主要部件包括：

• 风扇与散热模组：通常位于左上角或右上角,覆盖着CPU和GPU。
• 内存条：通常有1-2个插槽,位于靠近屏幕转轴的位置。
• 固态硬盘：通常位于主板的右下角，使用标准的M.2接口。
• 无线网卡：通常位于主板的左下角,天线通过细小的导线连接。
• 电池：一块大容量电池,占据了底部空间的大部分。

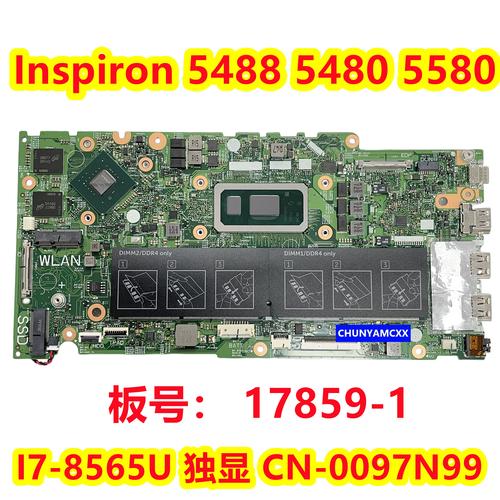

• 主板：连接所有核心部件。

第三步：升级与维修指南（按步骤）

升级/更换内存条

这是最简单的升级之一。

1. 找到内存条：内存条被一个金属或塑料的卡扣固定。
2. 解锁卡扣：向外掰动两边的卡扣,内存条会自动弹起一个角度。
3. 取下内存条：抓住内存条的两端，以约30-45度角拔出。
4. 安装新内存条：将新内存条的金手指（金属接触部分）对准插槽，以相同角度插入，然后向下按压，直到两边的卡扣“咔”的一声自动扣住。
5. 测试：装回后盖前,可以先开机测试一下新内存是否被识别。

升级/更换固态硬盘

1. 找到SSD：通常在一个塑料支架或金属屏蔽罩内。
2. 移除屏蔽罩：如果有的话,拧下固定螺丝即可取下。
3. 断开排线：SSD通过一根扁平的排线连接到主板，小心地捏住排线连接器的卡扣，然后垂直向上拔出,不要直接拉扯排线线身。
4. 取出SSD：拧下固定螺丝,将SSD从支架中取出。
5. 安装新SSD：将新SSD（或原SSD）装回支架，拧紧螺丝，然后将排线插回主板，确保插到底并听到“咔”的声响。
6. 安装操作系统：更换新SSD后,你需要重新安装操作系统。

清洁散热模组

这是维持电脑性能、防止过热降频的关键步骤。

1. 断开电池连接：为了安全，首先断开电池排线，电池排线通常连接在主板的一个小接口上,轻轻向上挑起卡扣即可拔出。
2. 移除散热模组：
   • 拧下固定散热模组的所有螺丝。注意：不同位置的螺丝长度可能不同，务必分开放置！
   • 小心地将散热模组从CPU和GPU芯片上垂直提起，由于散热膏已经干涸，可能会有轻微的粘连,不要强行硬拉。
3. 清洁风扇：使用棉签或小刷子清除风扇叶片上的灰尘，如果灰尘较多，可以使用压缩空气罐吹扫，但注意不要让风扇因气压而高速空转,最好用手或笔轻轻按住风扇叶片。
4. 清洁CPU/GPU表面：用无水酒精和高纯度棉片,彻底清除旧散热膏。
5. 涂抹新散热膏：在CPU和GPU的核心（通常是金属盖的中心）上，挤出米粒大小的新散热膏,然后用卡片或塑料片均匀涂抹成一层薄薄的膜。
6. 重新安装散热模组：按照拆卸的相反顺序装回散热模组，并务必拧紧所有螺丝，确保散热模组与芯片紧密贴合，螺丝的拧紧顺序有时也很重要,建议对角线顺序拧紧。

更换无线网卡

1. 找到无线网卡：通常位于主板角落，通过两根天线（黑色和白色）连接。
2. 断开天线：用镊子夹住天线接头上的小塑料套，然后垂直向上拔出,不要直接拉扯天线线。
3. 移除网卡：网卡通常通过一个小的塑料卡扣或螺丝固定，解除固定后,网卡会以一个角度从插槽中滑出。
4. 安装新网卡：将新网卡以相同角度插入插槽，然后固定好，将两根天线分别连接到新网卡的天线接口上（通常标有 "MAIN" 或 "0" 的是黑色天线，"AUX" 或 "1" 的是白色天线）。

更换电池

更换电池相对复杂,因为需要断开更多内部连接。

1. 断开所有连接：除了已经断开的电池，还需要断开键盘、触摸板、屏幕等连接到主板的排线，请对每个排线拍照或记下位置,以便后续安装。
2. 移除键盘和掌托：通常需要从C面（键盘面）开始，移除键盘和掌托才能看到更多连接线，这涉及到拆下C面的所有螺丝,然后小心地撬开C面。
3. 移除电池：电池通过多根排线连接到主板，拔掉这些排线后，拧下固定电池的螺丝,即可取出电池。
4. 安装新电池：按相反步骤装回新电池,并重新连接所有排线。

第四步：重新组装

1. 检查：在合上后盖前，再次检查所有部件是否安装到位，螺丝是否拧紧,排线是否连接牢固。
2. 合上后盖：对准后盖和机身的卡口，均匀用力按压，确保所有卡扣都“咔哒”一声扣合到位。
3. 拧回所有螺丝：将之前拆下的所有螺丝（包括塑料垫片）按照正确的位置和长度一一拧回。
4. 首次开机：连接电源适配器，首次开机可能会稍慢，系统会自动重新检测硬件，进入系统后，检查设备管理器,确认所有硬件都工作正常。

希望这份详细的指南能帮助您成功完成拆机操作！祝您好运！
