宏碁aspire 4745g 拆机

重要提示：风险与责任

• 失去保修：拆解笔记本电脑通常会使官方保修失效。
• 损坏风险：操作不当可能会损坏脆弱的排线、塑料卡扣或内部组件。
• 静电风险：人体静电可能击穿精密的电子元件，请务必在防静电环境下操作。
• 自行负责：请根据你自己的技术水平和风险承受能力决定是否进行拆解。

第一部分：准备工作

在开始之前,请准备好以下工具：

1. 螺丝刀套装：
   • 十字螺丝刀：必备，用于拆卸大部分螺丝。
   • PH0 和 PH1 螺丝刀：4745G 的螺丝较小，PH0 更适合。
   • T5/T6 六角螺丝刀：部分机型可能用于固定硬盘或无线网卡。
2. 塑料撬棒/塑料卡片：强烈推荐！ 用于撬开塑料卡扣，避免划伤外壳。
3. 镊子：用于夹取细小的螺丝和操作排线。
4. 防静电手环：最佳实践，防止静电损坏。
5. 容器：用于分类存放从不同部位拆下的螺丝，避免混淆。
6. 工作空间：一个干净、光线充足、平整的桌面。

第二部分：拆解步骤详解

步骤 1：准备工作与移除电池

1. 关机并断开电源：确保电脑完全关机，并拔掉电源适配器。
2. 移除电池：这是最安全的第一步。
   • 将笔记本电脑翻过来,背面朝上。
   • 你会看到一个电池仓,通常由 1-2 颗螺丝固定。
   • 用合适的螺丝刀拧下这些螺丝,然后抓住电池的拉环，平稳地将电池取出。

步骤 2：移除后盖（D面）

1. 拧下所有后盖螺丝：
   • 翻回正面,将电脑翻过来，背面朝上。
   • 用 PH0 螺丝刀拧下后壳上的所有螺丝。注意：有些螺丝可能长短不一，或者隐藏在橡胶脚垫下，需要先撬开橡胶脚垫。
   • 建议：使用容器将螺丝按位置分类，方便后续安装。
2. 撬开后盖：
   • 后盖通常通过大量的塑料卡扣固定。
   • 从后盖的缝隙（如内存仓、硬盘仓附近）开始，用塑料撬棒小心地划开卡扣。
   • 沿着边缘慢慢移动,依次撬开所有卡扣，动作要轻柔，听到“咔哒”声表示卡扣已松开。
   • 注意：后盖与主板之间可能有连接线（如状态指示灯线），但 4745G 的设计通常是后盖可以完全分离的，如果遇到阻碍，请停止检查，不要强行拉扯。

步骤 3：移除键盘和掌托

1. 断开排线：
   • 拆下后盖后,你会看到内部结构。
   • 首先找到键盘排线和触摸板排线,它们通常位于主板上靠近屏幕转轴或掌托的位置。
   • 小心掀开排线插槽两端的黑色小卡扣（一般是向上或向外掰），然后轻轻将排线拔出。千万不要直接拽排线线身！
2. 拆卸键盘：
   • 键盘通常有几个塑料卡扣固定在掌托上。
   • 用撬棒从键盘下方轻轻向上撬,听到“咔哒”声后，键盘就会被松开。
   • 将键盘向上翻,但注意它还连接着排线，所以不要翻得太远。
3. 拆卸掌托（C面）：
   • 键盘下方就是掌托,它通过更多的卡扣固定。
   • 继续用撬棒沿着掌托边缘小心地撬开所有卡扣。

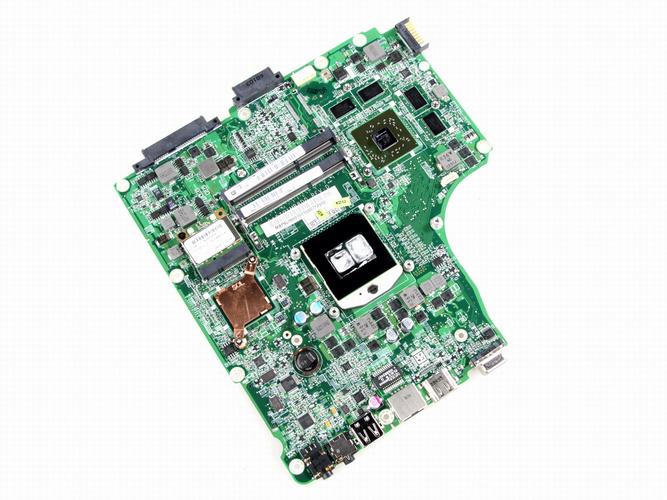

   • 完全松开后,可以将掌托取下，整个主机部分（主板、屏幕等）就暴露出来了。

步骤 4：移除散热模组

这是升级核心部件（CPU、显卡）的关键步骤。

1. 断开风扇电源：找到 CPU 风扇的电源线，拔掉它。
2. 拧下散热模组螺丝：
   • 散热模组（铜管+散热鳍片+风扇）通常由 2-4 颗螺丝固定。
   • 重要：这些螺丝可能有不同的拧紧力矩，请按顺序松开，并且最后才完全拧下，以避免主板因压力不均而弯曲，建议对角线顺序松开。
3. 取下散热模组：
   • 拧下螺丝后,散热模组可能还因为导热硅脂的粘性而吸在 CPU/GPU 上。
   • 轻轻地、平稳地左右晃动一下，然后垂直向上取下。
   • 注意：不要让导热硅脂滴到其他组件上。

步骤 5：移除内存和硬盘

1. 移除内存条：
   • 你会看到内存条两端的卡扣。
   • 同时向外掰开两边的卡扣,内存条会自动弹起一个角度。
   • 然后即可将内存条拔出。
2. 移除硬盘：
   • 硬盘通常被一个金属支架或塑料框架固定。
   • 先拧下固定支架的螺丝。
   • 然后拔掉硬盘的数据线和电源线（如果是 SATA 接口）。
   • 最后将硬盘连同支架一起取出。

步骤 6：移除无线网卡和其它模块

1. 移除无线网卡：
   • 找到无线网卡（通常有两根天线）。
   • 先拔掉天线,天线是靠一个小金属套筒固定的，捏住套筒垂直向上拔出即可，不要拉天线线。
   • 然后拧下无线网卡固定螺丝,或者拨开固定卡扣，将网卡拔出。
2. 移除其它模块：

   根据你的需要,可以拆卸读卡器、蓝牙模块等，它们通常也是通过螺丝和排线固定的。

步骤 7：移除屏幕

1. 断开屏幕排线：
   • 这是最脆弱的一步,屏幕排线穿过屏幕转轴，连接到主板上。
   • 小心地翻开屏幕,找到主板上的排线插座。
   • 小心地掰开卡扣,然后拔出排线。
2. 拧下屏幕转轴螺丝：
   • 屏幕通过两个转轴固定在主机上。
   • 拧下转轴上固定屏幕的所有螺丝。
3. 取下屏幕：

   拧下螺丝后,屏幕就可以从主机上取下，操作时注意保护屏幕表面，避免刮伤。

第三部分：安装与注意事项

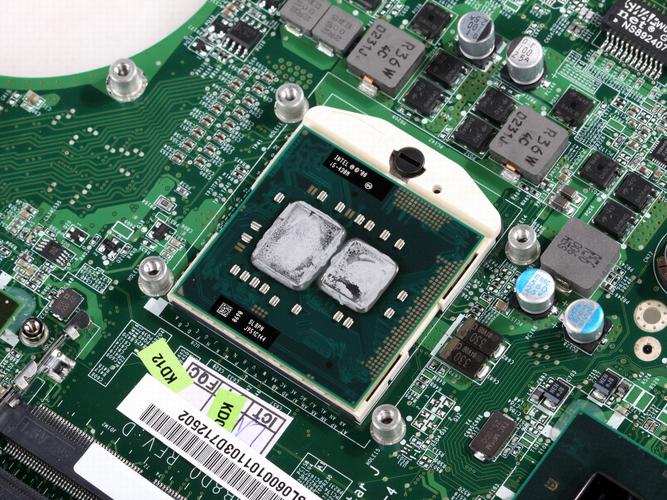

1. 清洁与涂抹导热硅脂：
   • 如果你是为了更换 CPU/GPU 或清灰，此时是最佳时机。
   • 用无水酒精和高 lint-free 擦镜布清洁掉旧 CPU/GPU 核心和散热器底座上的旧硅脂。
   • 在 CPU/GPU 核心中央挤一小滴米粒大小的导热硅脂，安装散热器后，它会自然均匀地铺开。
2. 反向操作：
   • 安装过程与拆解完全相反,请务必确保所有排线都插好、插紧，卡扣都扣到位。
   • 特别注意散热模组的螺丝,一定要按照对角线顺序，分几次均匀拧紧，力度适中。
3. 测试：
   • 在完全装好后、拧上后盖螺丝之前，可以连接电源开机测试一下，确保所有部件工作正常（屏幕显示、风扇转动、内存自检等）。
   • 如果一切正常,再装回后盖和所有外部部件。

常见问题与技巧

• 螺丝拧不动/滑丝：
  • 尝试在螺丝头部滴一点WD-40等润滑剂，等待片刻再尝试。
  • 使用尺寸完全匹配的螺丝刀,并垂直用力。
  • 如果滑丝了,处理起来会很麻烦，所以一定要用合适的工具。
• 塑料卡扣断了：
  • 这是老旧笔记本的常见问题,操作时务必使用塑料撬棒，避免使用金属工具。
  • 如果已经断了,可以用少量 502 胶水小心粘合，但强度会下降。
• 排线插不回去：

  确保排线完全插入插槽底部,然后再扣回黑色卡扣，卡扣扣上时会“咔哒”一声，表示已固定。


  （图片来源网络，侵删）

希望这份详细的指南能帮助你成功拆解你的宏碁 Aspire 4745G！祝你操作顺利！
