Alienware m17x R4拆机要注意什么？

⚠️ 重要提醒：拆机前必读

1. 安全第一：


   （图片来源网络，侵删）
   • 断开所有电源：拔掉电源适配器，如果电池是可拆卸的，请先取下电池，对于 M17x R4，大部分型号的电池是内置的，这一步可以跳过，但必须确保电源适配器已拔掉。
   • 防静电：佩戴防静电手环，并确保你的身体和工作台已接地，静电可能会损坏主板上的精密电子元件，如果没有手环，可以经常触摸金属水管或机箱来释放静电。
   • 准备工具：准备一套合适的工具，特别是小号的十字螺丝刀、塑料撬棒和镊子。

2. 记录过程：拆机过程中，请用手机拍照记录每一步，特别是排线和螺丝的位置，这会让你在组装时事半功倍。

3. 轻拿轻放：M17x R4 的机身很大很重，但内部塑料卡扣非常脆弱，用力过猛可能导致外壳破裂或卡扣断裂。

4. 备件：准备一个容器来存放拆下的螺丝，并标记好它们来自哪个部位。

🛠️ 所需工具

• 十字螺丝刀：#0 或 #00 规格的小型螺丝刀。
• 塑料撬棒：用于撬开塑料卡扣，避免划伤外壳。
• 镊子：用于夹取小螺丝和操作排线。
• 防静电手环：强烈推荐。
• 干净的 workspace：一个光线充足、宽敞的工作台。

📖 详细拆机步骤

第一步：准备工作与移除底部盖板

1. 将笔记本翻过来,背面朝上。


   （图片来源网络，侵删）

2. 你会看到整个背面由两块大盖板组成：一块是内存/硬盘/无线网卡区域（通常有 Alienware Logo），另一块是主散热系统区域（有大量的散热孔）。

3. 移除内存/硬盘盖板：

   • 拧下这块盖板上的所有螺丝（通常只有2-4颗）。
   • 使用塑料撬棒,从盖板的缝隙处轻轻撬开，注意卡扣的位置，通常沿着边缘慢慢撬动即可。
   • 取下盖板后,你可以看到内存条、无线网卡和硬盘仓。

4. 移除主散热盖板：

   • 拧下这块盖板上的所有螺丝。注意：这里可能会有不同长度的螺丝，一定要分开放置！
   • 同样,用塑料撬棒沿着边缘撬开卡扣，取下盖板，这块盖板下就是风扇、散热鳍片和热管。

第二步：断开内部连接与移除组件

我们需要断开主板上的各种连接线,这是最关键也最容易出错的一步。

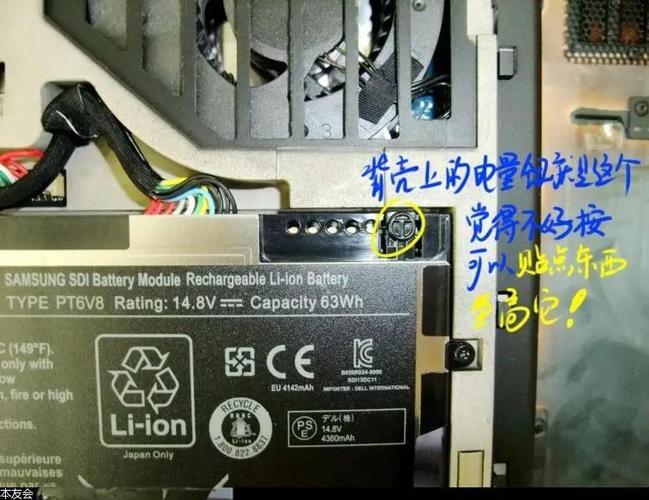

1. 断开电池连接：

   • 在主板上找到电池连接器（通常是白色的，上面有根拉绳）。
   • 轻轻向外拉出拉绳,即可断开电池供电，这一步是为了防止意外短路。

2. 移除硬盘和光驱：

   • 硬盘：拔掉硬盘的数据线和电源线（通常是两根很小的排线），然后拧下固定硬盘的螺丝，将硬盘仓向前滑出。
   • 光驱：找到光驱两侧的小卡扣，向外拨动，光驱会自动弹出一些，然后抓住光驱前端，水平拉出即可。

3. 移除无线网卡：

   • 拔掉无线网卡的两根天线（通常是黑色和白色的，像细电线一样）。
   • 拧下固定无线网卡的螺丝,然后以约45度角拔出网卡。

4. 移除内存条：

   按下内存条两侧的卡扣,内存条会自动弹起，然后斜着拔出内存条。

第三步：拆解键盘和掌托（最复杂的步骤）

这一步需要极大的耐心,因为有很多排线连接。

1. 移除键盘螺丝：

   • 将笔记本翻回正面,打开屏幕。
   • 在键盘上方,靠近屏幕转轴的几个橡胶脚垫下，以及掌托的边缘，藏着固定键盘和掌托的螺丝，你需要小心地用撬棒或薄刀片挑开这些橡胶脚垫。
   • 拧下所有找到的螺丝。

2. 断开键盘排线：

   • 小心地将键盘向上抬起一点,你会看到它连接到主板的排线。
   • 排线连接器上通常有一个小塑料卡扣,千万不要直接拔排线！ 必须先向上或向外拨动这个卡扣，然后才能轻轻地将排线拔出。

3. 断开触摸板排线：

   键盘下方就是触摸板,同样，找到触摸板的排线连接器，拨开卡扣，拔出排线。

4. 断开电源按钮/状态灯排线：

   在掌托上方或侧面,通常还有一个连接电源按钮、无线开关和状态指示灯的排线，用同样的方法，拨开卡扣，拔出排线。

5. 移除键盘和掌托总成：

   所有排线都已断开,你可以将键盘和上掌托作为一个整体，小心地从机身上取下，注意卡扣，可能需要从侧面或下方轻轻撬动。

第四步：断开屏幕排线并移除屏幕

1. 断开屏幕排线：

   • 在键盘下方、靠近屏幕转轴的位置，有一个连接到屏幕背光和信号板的排线，这个排线非常脆弱！
   • 拨开其连接器上的卡扣,然后轻轻拔出排线。

2. 移除屏幕：

   • 屏幕是通过几个螺丝固定在转轴上的,拧下这些螺丝。
   • 小心地将屏幕从机身上取下,并将其轻轻地放在旁边，不要拉扯已经断开的排线。

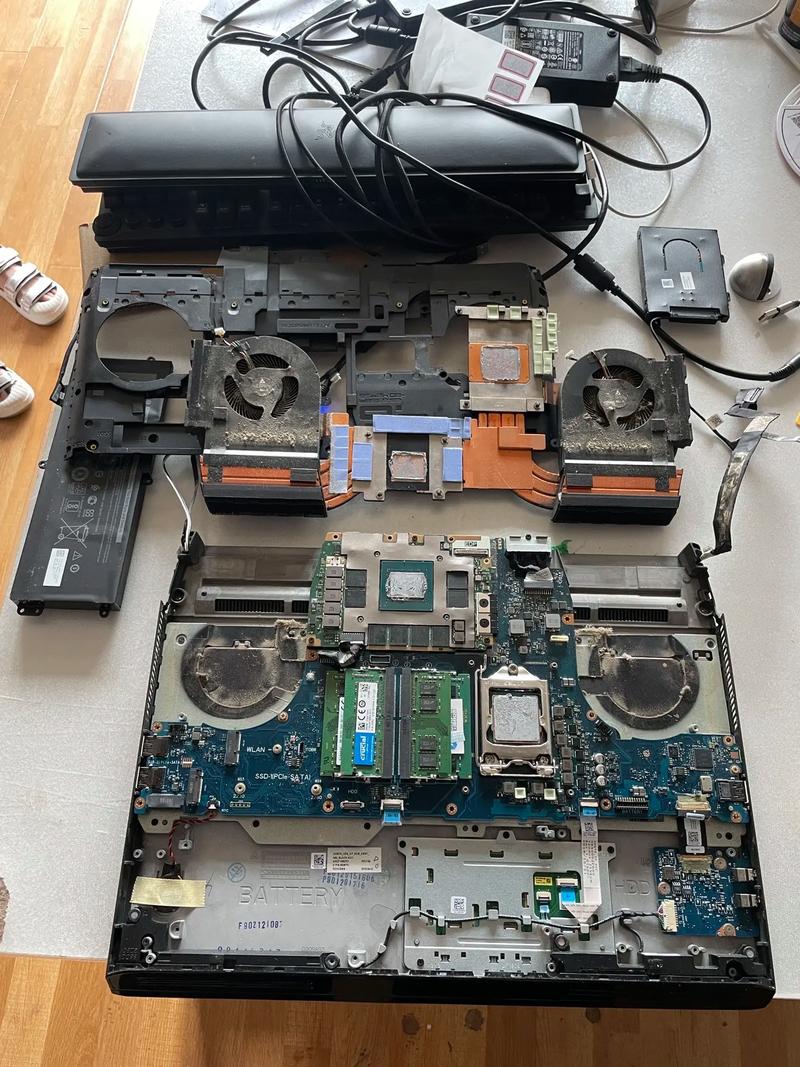

第五步：移除散热模组与主板

1. 移除散热模组：

   • 现在你应该能看到整个CPU和GPU的散热器。
   • 先拔掉风扇的电源线。
   • 拧下散热器固定在主板上的螺丝。注意：螺丝的顺序和力度很重要！建议先拧对角上的螺丝，分2-3次逐步拧紧，反之亦然，以保证散热器压力均匀。
   • 小心地将散热器垂直向上取下,如果取不下来，可能是因为热管和芯片粘得太紧，可以稍微左右晃动一下，但不要用蛮力。

2. 清洁与更换硅脂：

   • 这是你清理灰尘和更换硅脂的最佳时机。
   • 用无水酒精和高纯度棉签/无尘布彻底清洁CPU/GPU芯片上的旧硅脂。
   • 在芯片中心挤上少量新的导热硅脂（米粒大小即可），安装好散热器后，多余的硅脂会被均匀挤压开。

3. 移除主板：

   • 拧下固定主板的螺丝（通常分布在主板的四角和中间）。
   • 小心地抬起主板的一端,然后慢慢将其从机身上滑出，注意不要拉到任何可能还连着的线（虽然前面步骤应该已经都断了）。

🔧 清洁与组装

• 清洁：使用吹气球或压缩空气罐清理风扇、散热鳍片和机壳内部的灰尘。
• 组装：按照与拆机相反的顺序进行。最关键的是重新连接所有排线时，一定要确保卡扣已经扣好到位。
• 测试：在完全组装好键盘和掌托之前，可以先连接电源开机测试一下，确保所有功能（屏幕、键盘、触摸板）都正常。

拆机 Alienware M17x R4 是一项耗时耗力的工作，但只要你足够细心和耐心，完全可以自己完成，祝你成功！
