dell m431r 5435拆机图有哪些关键部件？

• 风险自负： 拆机有损坏设备、失去保修的风险，请确保您了解这些风险并自愿承担。
• 断电断电断电： 在开始任何操作前，请务必完全关闭电脑，拔掉电源适配器，并移除电池（如果可拆卸）。
• 防静电： 人体静电可能损坏精密电子元件，建议在接触主板前，触摸金属物体释放静电，或佩戴防静电手环。
• 工具准备： 准备一套合适的螺丝刀（通常需要 PH0 和 PH1 十字螺丝刀）、塑料撬棒、镊子等工具。

拆机前准备

1. 工具：
   • PH0 十字螺丝刀（用于拆细小螺丝）
   • PH1 十字螺丝刀（用于拆大部分螺丝）
   • 塑料撬棒/卡片（用于撬开卡扣，避免划伤外壳）
   • 镊子（用于夹取小螺丝和零件）
   • 容器（用于分类存放不同长短和规格的螺丝，非常重要！）
2. 环境： 找一个光线充足、干净、平整的工作台面。
3. 状态： 关闭电脑，拔掉所有外接设备，包括电源适配器。

详细拆机步骤（图文指引）

由于无法直接提供图片,我将用详细的文字描述和关键部位的说明，来引导您完成整个拆机过程，您可以按照这些描述在网上搜索对应的图片进行参考。

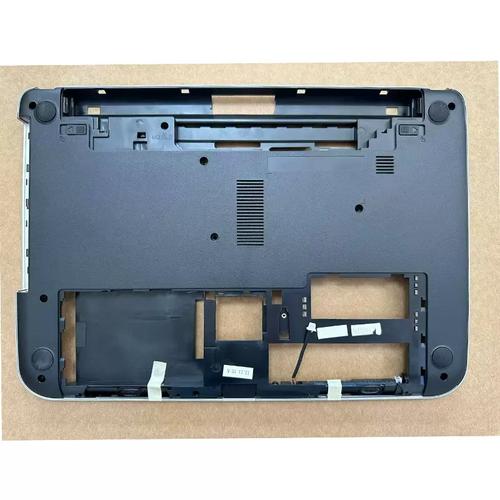

步骤 1：移除后盖

这是最关键的第一步,M431R 的后盖是通过卡扣固定的，而不是全部用螺丝。

1. 翻转电脑： 将笔记本电脑 D 面（底面）朝上，放置在桌面上。
2. 拧下后盖螺丝： 用 PH1 螺丝刀，拧下后盖所有可见的螺丝。注意观察螺丝长度，长短不一，务必分开放置！ 散热风扇附近会有几颗较长或带有垫圈的螺丝，这些是固定后盖的，不要遗漏。
3. 撬开后盖：
   • 从后盖的边缘（通常是靠近转轴或角落的位置）用塑料撬棒轻轻插入。
   • 沿着边缘慢慢滑动撬棒,你会听到“咔哒咔哒”的声音，这是卡扣被依次撬开的声音。
   • 动作要轻柔、均匀，避免用力过猛导致卡扣断裂。
   • 撬开一圈后,后盖就可以取下来了。

步骤 2：断开电池连接（安全第一！）

在操作任何内部部件前,务必先断开主电池的连接，以防短路。

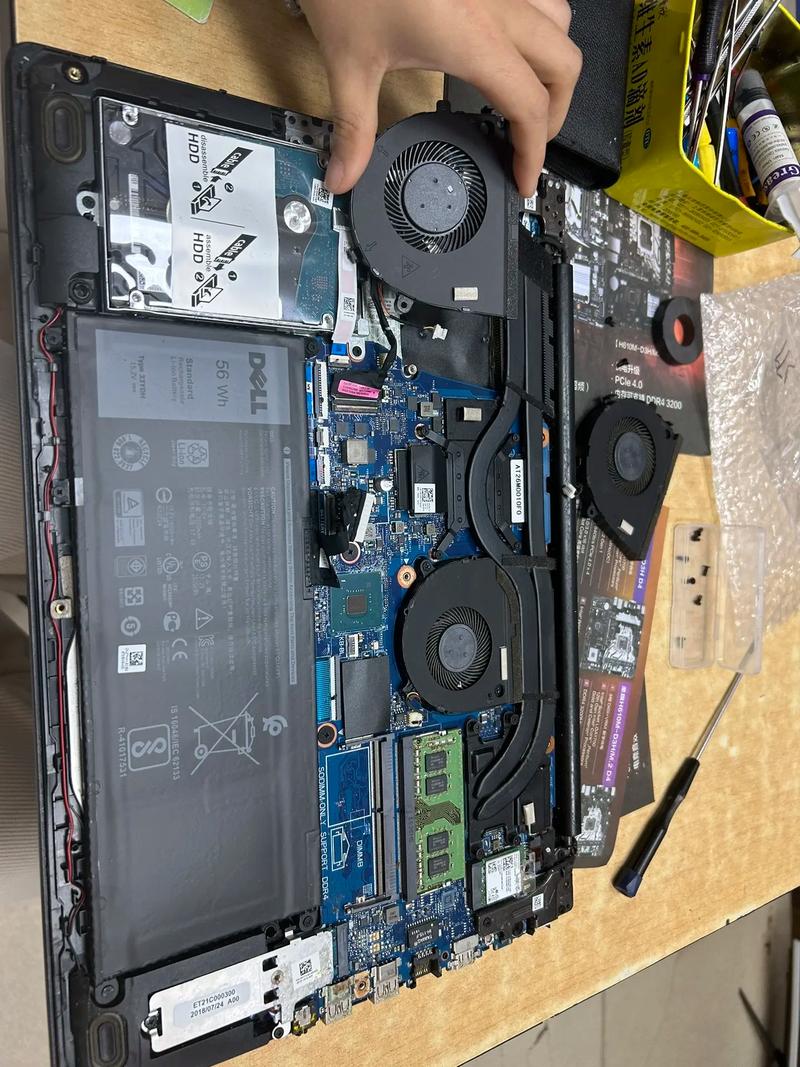

1. 找到电池： 后盖取下后，你会在主板上看到一个扁平的、有两条白色连接线的电池排线。
2. 断开连接： 电池排线通常是通过一个小的塑料卡扣固定的，用指甲或撬棒轻轻向上挑起这个卡扣（不要直接拉线），然后即可将排线从主板的插座上拔出。

步骤 3：移除内存条和无线网卡

1. 移除内存条：
   • 内存条两侧通常有金属卡扣,向外掰开。
   • 内存条会自动弹起一个角度,然后即可斜向上拔出。
   • 如果有两条内存,重复此操作。
2. 移除无线网卡：
   • 无线网卡的天线线通常有两根,是细小的白色或黑色导线，它们通过一个类似“Ω”形的小金属卡扣固定在网卡上，先用镊子或手指捏住这个卡扣，然后向上拔出天线线。
   • 拔掉天线后,用螺丝刀拧下固定无线网卡的一颗小螺丝。
   • 将无线网卡以约 45 度角拔出。

步骤 4：移除硬盘和固态硬盘

1. 移除机械硬盘 (HDD)：
   • 找到硬盘仓,通常是一个金属外壳包裹的 2.5 英寸硬盘。
   • 拧下固定硬盘仓的螺丝。
   • 向硬盘方向轻轻推动硬盘,它会从接口上滑出。
   • 拧下固定硬盘本身的两颗螺丝,即可将其与金属外壳分离。
2. 移除 M.2 固态硬盘 (SSD)：
   • M.2 SSD 通常被一个很小的金属螺丝固定在主板上。
   • 用合适的螺丝刀拧下这颗螺丝。
   • SSD 会自动从插槽中弹起一个角度，然后即可拔出。

步骤 5：移除键盘和掌托

这一步是为了完全接触到散热模组。

1. 移除键盘：
   • 键盘是通过几个塑料卡扣固定在 C 面的。
   • 用塑料撬棒,从键盘的缝隙（通常是上方或下方边缘）轻轻插入，小心地撬开卡扣。
   • 撬开所有卡扣后,键盘就可以被轻轻抬起。注意：键盘下面还连接着一根排线！
   • 小心地将键盘翻转到一边,找到连接到主板的排线，像对待电池排线一样，挑起卡扣，拔出排线。
2. 移除掌托/上盖：
   • 键盘取下后,你会看到掌托（即电源键、触摸板所在的那块区域）。
   • 拧下固定掌托的所有螺丝（同样注意长短）。
   • 用撬棒沿着掌托边缘小心撬开卡扣。
   • 掌托下面也可能连接着电源按钮板或触摸板的排线,拔掉这些排线后，整个掌托即可取下。

步骤 6：断开所有排线并移除主板

1. 断开排线：
   • 你需要将所有连接到主板的排线一一断开,包括但不限于：
     • 摄像头排线
     • 转轴处的屏幕排线（非常脆弱，操作务必小心！）
     • 电源按钮板排线
     • 触摸板排线
   • 记住每根排线的位置，或者拍照留念！ 拔排线时，一定要捏住插头本身，而不是线缆。
2. 移除主板：
   • 拧下固定主板的全部螺丝。
   • 小心地抬起主板的一端,然后轻轻将其从机身上滑出，注意不要碰到机箱边缘或散热鳍片。

步骤 7：移除散热模组

这是清理灰尘和更换硅脂的核心步骤。

1. 断开风扇电源： 找到散热风扇的电源线，拔掉它。
2. 拧下散热器螺丝： 散热器通常由 4 颗螺丝固定。拧螺丝的顺序很重要！ 建议采用“对角线”顺序，即先拧一颗对角的，再拧另一颗对角的，这样可以避免主板因受力不均而弯曲。
3. 取下散热器： 拧下螺丝后，散热器应该可以轻松取下，如果感觉很紧，不要硬拉，可能是硅脂干了粘住了，可以轻轻左右晃动一下。

关键部件图示参考（文字描述）

您可以根据以下描述在网上搜索图片：

• 后盖螺丝布局图： 搜索 “Dell Inspiron 5435 bottom screws layout” 或 “戴尔 M431R 底部螺丝图”。

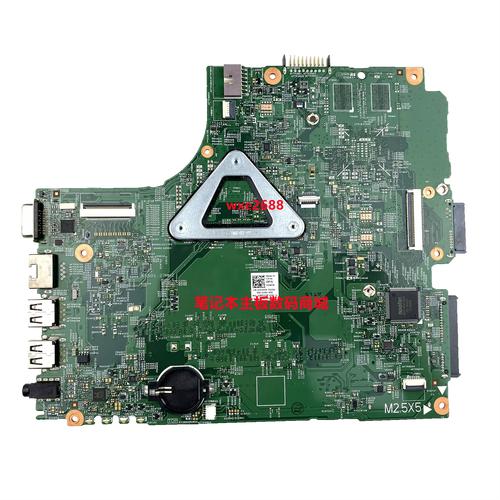

• 主板全貌图： 搜索 “Dell Inspiron 5435 motherboard diagram” 或 “戴尔 5435 主板布局图”，这张图会清晰地标出内存插槽、M.2 插槽、无线网卡位置、电池接口等。
• 散热器拆解图： 搜索 “Dell Inspiron 5435 heatsink removal” 或 “戴尔 5435 散热器拆卸”，可以看到 CPU 和 GPU 的散热鳍片和热管。

重新组装要点

1. 清洁与更换硅脂： 如果是清灰，用吹气球或压缩空气清理散热鳍片和风扇，如果是更换硅脂，用无水酒精和棉签清洁 CPU 和 GPU 核心上的旧硅脂，然后涂抹新的硅脂（米粒大小即可）。
2. 顺序相反： 组装过程与拆卸过程完全相反。
3. 检查排线： 在合上后盖前，确保所有排线都已正确插入并锁好卡扣，可以开机测试一下，如果一切正常再继续组装。
4. 对准螺丝孔： 安装主板和后盖时，确保所有螺丝孔都对齐，不要强行用力。
5. 最后测试： 完全组装好后，连接电源适配器，开机测试各项功能是否正常。

希望这份详细的图文指引能帮助您顺利完成拆机！如果在拆解过程中遇到任何困难，建议暂停并在网上搜索更具体的视频教程。
