Dell Latitude 5490拆机步骤是怎样的？

重要提醒：拆机前必读

1. 断开所有电源： 确保电脑已完全关机，并拔掉电源适配器，如果笔记本是可拆卸电池的设计,请先取出电池。
2. 释放静电： 人体静电可能会损坏精密的电子元件，请在拆机前触摸接地的金属物体（如暖气管）,或佩戴防静电手环。
3. 准备工具： 准备一套合适的工具，特别是塑料撬棒,可以有效防止划伤外壳或损坏卡扣。
4. 拍照记录： 在拆解每个步骤时，用手机拍照记录下螺丝的位置、排线的连接方向和拆卸顺序,这在你重新组装时会非常有帮助。
5. 轻柔操作： 笔记本内部结构精密，切勿使用蛮力，遇到卡住的地方，先观察,再轻轻尝试。
6. 保修失效： 拆机操作可能会导致你的笔记本失去官方保修资格,请自行评估风险。
7. 风险自负： 本教程旨在提供指导，但任何因拆机导致的硬件损坏或数据丢失,责任自负。

所需工具

• Phillips #00 十字螺丝刀 (主要用来拆外壳螺丝)
• 塑料撬棒/塑料卡片 (用于撬开卡扣和分离外壳)
• T5/T6 星形螺丝刀 (部分型号可能需要,用于拆无线网卡等)
• 防静电手环 (强烈推荐)
• 磁吸垫或小盒子 (用于分类存放螺丝,防止丢失)

拆机步骤详解

第一步：准备工作

1. 将笔记本背面朝上，放在柔软的、不起毛的垫子上。
2. 取出所有电池，对于 Latitude 5490，电池通常是内置的,需要通过拆后盖才能取下。
3. 用 #00 十字螺丝刀拧下后盖上的所有螺丝。注意： 螺丝长度可能不同，请务必按不同长度分类存放，特别是有垫圈的螺丝,它们需要被拧回原位。

第二步：移除后盖

1. 后盖通过大量的塑料卡扣固定在机身上，将塑料撬棒从后盖边缘（通常是靠近转轴或内存仓盖的一侧）小心地插入。
2. 沿着边缘缓慢滑动撬棒，依次解开卡扣，可以听到“咔哒”声,这表示卡扣已被分离。
3. 依次绕着笔记本一圈，小心地撬开所有卡扣。注意： 转轴附近和接口处的卡扣通常比较紧，需要格外小心,避免用力过猛损坏外壳。
4. 当所有卡扣都松开后，后盖就可以被取下来了，此时请轻柔地抬起后盖,因为里面可能还连接着天线等线缆。

第三步：断开内部连接器（可选，但建议）

为了更方便地操作内部组件，建议将主板上的主要连接器断开，用塑料撬棒的尖端，小心地撬起连接器两端的卡扣，然后轻轻将排线拔出。切勿直接拉扯排线！

1. 电池排线： 找到连接主板的电池排线，通常是宽而扁平的,将其从主板上拔下。
2. 键盘排线： 键盘排线连接在主板靠近转轴的位置，轻轻掀开排线锁扣,然后抽出排线。
3. 触摸板排线： 触摸板排线通常连接在主板的下部,同样需要先掀开锁扣再拔出。
4. Wi-Fi 天线： 你会看到两根细长的天线（一根白色，一根黑色），它们通过金属扣固定在机壳上，先松开金属扣,然后将天线从主板上的连接器上拔下。

第四步：移除键盘和掌托

1. 移除键盘：

   • 键盘被几个小卡扣固定在掌托上，用塑料撬棒从键盘的边缘（通常是 ESC 键或 F12 键附近）轻轻向上撬开,这些卡扣就会松开。
   • 键盘松开后，将其向上翻转，你会看到连接到主板的排线，掀开锁扣，拔出排线,然后就可以将整个键盘取下。

2. 移除掌托：

   • 掌托（C面）通过螺丝和卡扣固定，移除掌托上所有的螺丝（通常位于掌托的边缘和转轴附近）。
   • 用塑料撬棒小心地撬开掌托周围的卡扣，将其与机身分离，同样，动作要轻柔,避免损坏卡扣。

第五步：移除散热模组

1. 断开风扇电源： 找到散热风扇的电源线，通常是 2-pin 或 4-pin 的,将其从主板上拔下。
2. 移除散热模块螺丝： 散热模块（风扇、热管、散热鳍片）通常由 2-4 个螺丝固定,拧下这些螺丝。
3. 取下散热模块： 小心地向上抬起散热模块，由于散热膏的粘性，可能会需要一些力气，但不要倾斜或扭曲，以免损坏热管,将其放置在一边。

第六步：移除其他组件

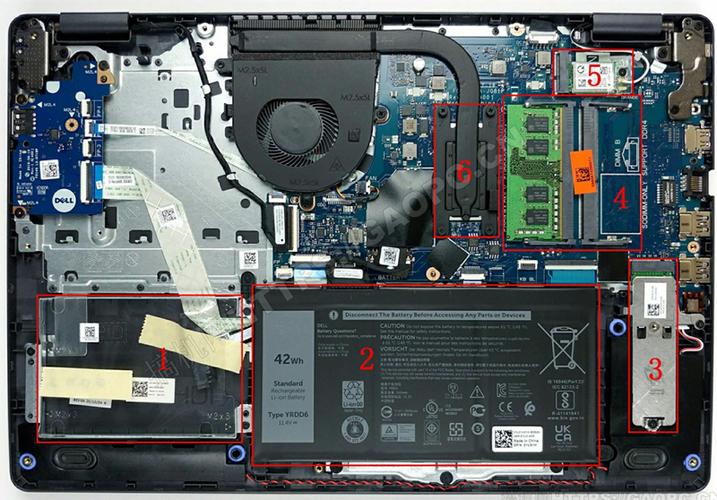

主板和内部组件都暴露无遗,你可以根据需要进行操作：

• 更换内存： 内存条位于主板的上方，两侧有金属卡扣，向外掰开卡扣，内存条会自动弹起,然后斜向上拔出。
• 更换 M.2 SSD 固态硬盘： 找到 M.2 插槽上的小螺丝，将其拧下，SSD 会以一个角度翘起,即可取出。
• 更换无线网卡： 无线网卡通常由一个或两个小螺丝固定，并且连接着两根天线，拧下螺丝，拔出天线,然后将网卡水平抽出。

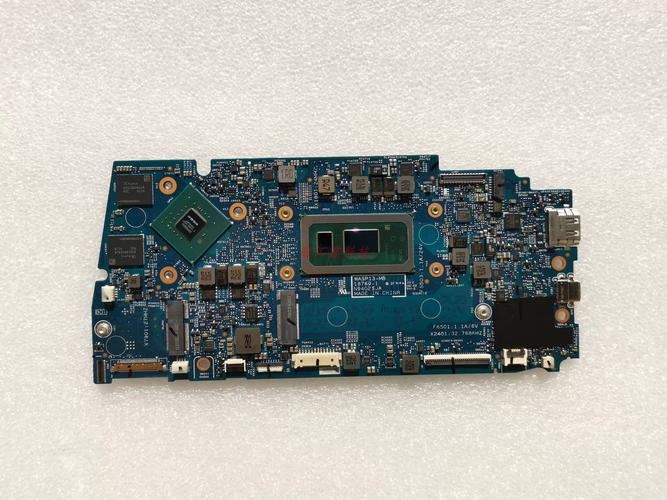

• 移除主板： 如果需要更换主板，需要断开所有剩余的连接器（如 USB 接口、电源开关等），然后拧下固定主板的螺丝,最后将主板从机身上取下。

重新组装

1. 清洁： 如果更换了散热膏，用无水酒精和高纯度棉片清洁 CPU 和 GPU 上的旧散热膏,以及散热模块底座。
2. 涂抹散热膏： 在 CPU 和 GPU 核心上涂抹适量的散热膏（米粒大小即可，均匀涂抹即可）。
3. 反向操作： 按照与拆卸相反的顺序进行组装，确保所有排线都正确插入并锁好，所有螺丝都拧回原位（特别是长度不同的螺丝）。
4. 测试： 在完全合上后盖之前，可以先连接电源适配器，开机测试一下所有功能是否正常（如屏幕、键盘、触摸板、Wi-Fi 等），如果一切正常,再合上后盖并拧紧所有螺丝。

希望这份详细的教程能帮助你成功完成 Dell Latitude 5490 的拆机！祝你操作顺利！
