重要提示：准备工作与风险防范
-
安全第一：
（图片来源网络，侵删）- 完全断电：关机，拔掉电源适配器，然后取下电池，对于这款老机型，电池通常在底部，有锁扣固定。
- 防静电：佩戴防静电手环，并确保手环已正确接地（如连接到电脑机箱的金属部分），如果没有，可以经常触摸一下金属水管或暖气片来释放身体静电。
- 工作环境：选择一个光线充足、干净、平整的工作台，准备一个容器来放置拆下的螺丝，因为不同位置的螺丝长度可能不同，混用会导致损坏。
-
所需工具：
- 螺丝刀套装：你需要包含 PH0 和 PH1 的十字螺丝刀，这款笔记本主要使用这两种规格。
- 塑料撬棒/薄卡片：用于撬开塑料卡扣，避免划伤外壳。
- 镊子：用于夹取小螺丝或连接器。
- 小容器：分类存放螺丝。
拆机步骤详解
第一步：移除电池和光驱
这是最简单的第一步,为后续操作做准备。
-
移除电池：
- 将笔记本翻到背面。
- 找到电池的锁扣（通常是一个或两个可以滑动的塑料片）。
- 将锁扣拨到“解锁”位置，电池会自动弹起一些。
- 捏住电池的拉手,将其斜向上方取出。
-
移除光驱 (DVD Drive)：
（图片来源网络，侵删）- 在电池仓旁边,你会看到一个光驱的盖板，用螺丝刀拧下固定盖板的 1-2颗螺丝。
- 取下盖板后,你会看到光驱尾部的一个金属固定片。
- 向外拨动这个固定片,光驱就会自动弹出一些。
- 握住光驱的前部,将其水平拉出即可。
第二步：拆下键盘和掌托
这是拆解的核心步骤,需要非常小心。
-
移除键盘固定螺丝：
- 将笔记本翻到正面,打开屏幕。
- 仔细观察键盘上方（屏幕转轴附近）和键盘下方（掌托边缘），你会找到固定键盘和掌托的 几颗小螺丝，通常有 4-6颗，请务必全部拧下。
- 注意：有些螺丝可能隐藏在橡胶脚垫下，需要用撬棒先撬开脚垫。
-
断开键盘排线：
- 键盘是通过一根扁平的排线连接到主板的,排线末端有一个小的塑料卡扣。
- 千万不要直接拔排线！ 必须先用指甲或撬棒轻轻向上挑起这个卡扣，卡扣解锁后，排线就会松动。
- 然后小心地将排线从插槽中水平抽出。
-
断开触摸板排线：
（图片来源网络，侵删）在掌托下方,你还需要断开触摸板的排线，它的结构和键盘排线一样，找到小卡扣，挑起后抽出。
-
移除键盘和掌托：
- 现在键盘和掌托已经没有螺丝和排线固定了。
- 用塑料撬棒从键盘的缝隙（ESC键或F1键的边缘）开始，小心地撬开塑料卡扣，Studio 1569 的卡扣比较多，需要耐心地一圈一圈撬开。
- 撬开所有卡扣后,轻轻抬起键盘，并将其翻转到一边，注意不要拉扯到已经断开的排线。
- 整个掌托（包括电源按钮、触摸板等）现在也可以取下了。
第三步：断开其他连接器并移除散热模块

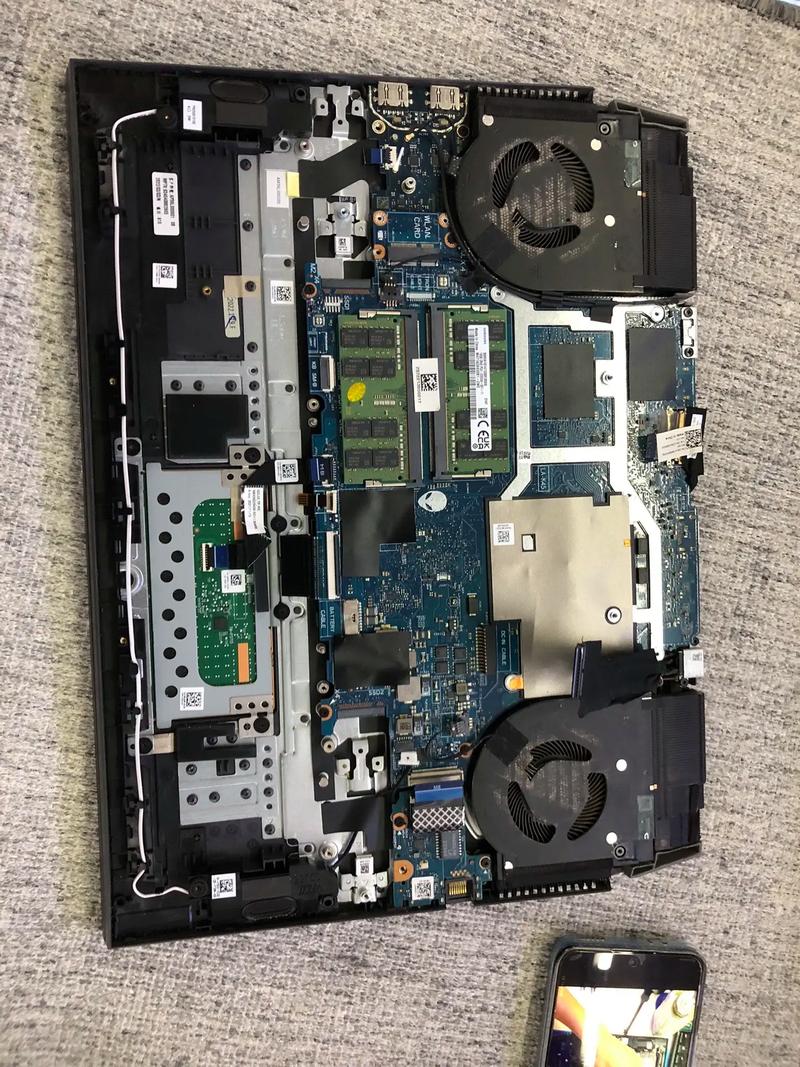

现在你可以看到主板和内部硬件了。
-
断开连接器：
- 在主板上,你会看到各种连接器，
- 屏幕排线：连接到屏幕转轴下方，非常脆弱，请格外小心，同样是挑起卡扣后抽出。
- 无线网卡天线：通常有两根白色的细线，连接在无线网卡的两个小柱状焊点上，拔下时直接垂直向上拔即可。
- 其他传感器线：如光线传感器等，根据实际情况断开。
- 在主板上,你会看到各种连接器，
-

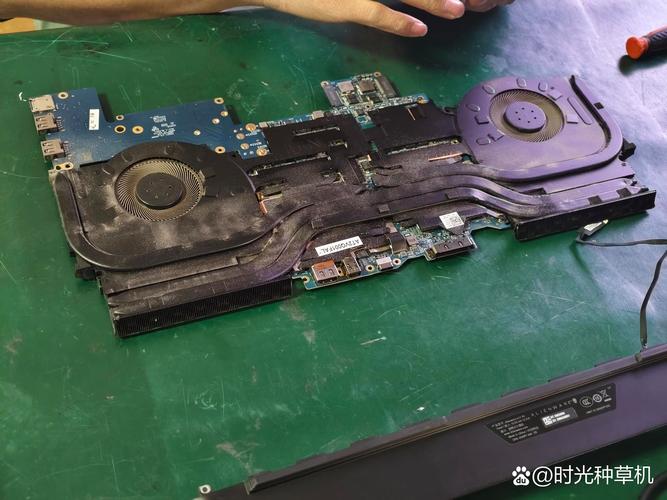

移除散热模块：
- 拧下固定散热风扇和散热铜管的 几颗螺丝。
- 断开风扇的电源线（通常是一个很小的白色插头）。
- 现在可以整个取出散热模块了,可能会有一些旧硅脂粘在CPU和GPU芯片上，可以保留或清理后重新涂抹。

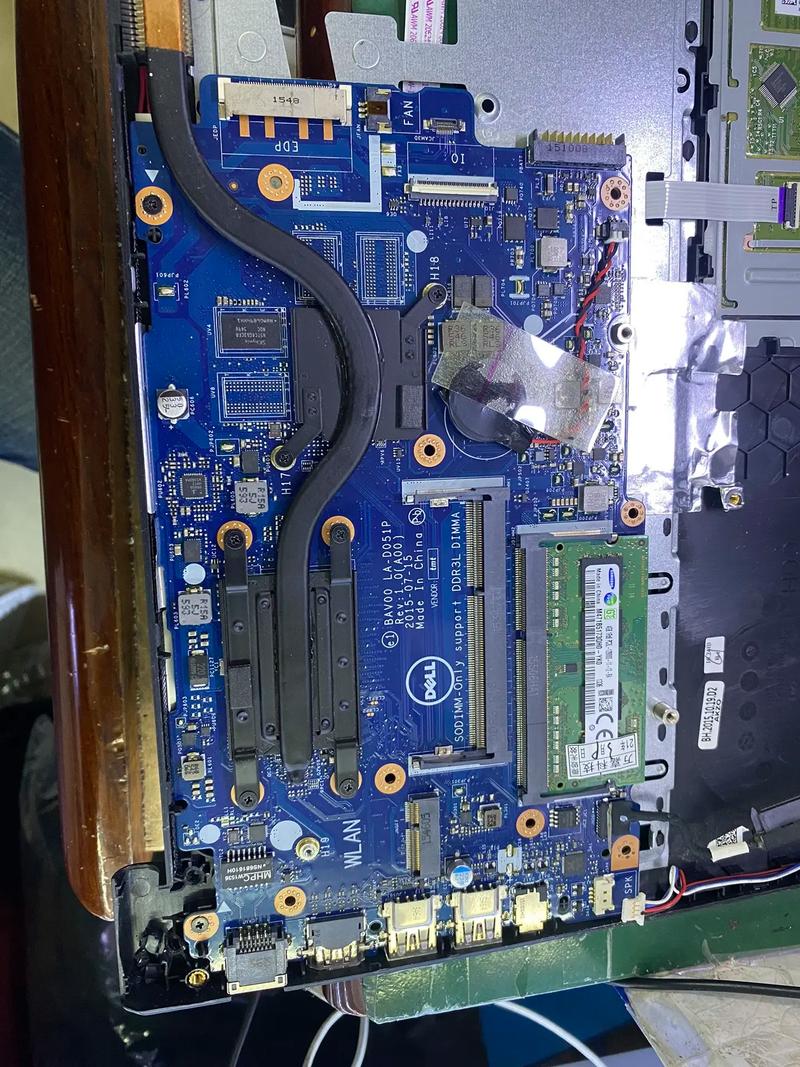

第四步：移除内存、硬盘和其他模块
-
移除内存条：
内存条两侧有金属卡扣,向外掰开，内存条会自动弹起，然后斜向上取出。
-
移除硬盘：
- 硬盘通常被一个金属支架固定着。
- 先拧下支架两端的螺丝。
- 然后拔掉硬盘尾部的数据线和电源线。
- 最后将硬盘连同支架一起取出。
-
移除无线网卡：
- 无线网卡通常用一两颗小螺丝固定在PCIe插槽上。
- 拧下螺丝后,无线网卡会自动弹起一个角度，然后就可以将其从插槽中拔出。
-
移除CMOS电池：
- CMOS电池是一个银色的圆形纽扣电池,通常用一根软线连接。
- 拔掉连接线即可取下,取下CMOS电池会清除BIOS设置，如开机密码等。
后续操作与安装
- 清洁与更换：此时你可以对风扇、散热片进行除尘，并更换CPU/GPU的硅脂，也可以更换升级内存、硬盘或无线网卡。
- 安装顺序：安装的顺序与拆卸顺序相反，请确保所有排线和连接器都正确插入并锁好卡扣。
- 最后测试：在完全装回外壳之前，可以先连接电源和屏幕，开机测试一下，确保所有硬件工作正常，再最后组装。
希望这份详细的指南能帮助你成功完成 Dell Studio 1569 的拆机！祝你操作顺利！
