Dell Latitude 13 拆机步骤和注意事项有哪些？

重要提示：拆机风险与准备

在开始之前,请务必了解以下事项：

1. 失去保修：自行拆机会导致您的笔记本电脑失去官方保修资格。
2. 静电风险：人体静电可能精密的电子元器件造成永久性损坏，请务必在接触主板前，触摸金属物体以释放静电,或佩戴防静电手环。
3. 数据安全：请确保已备份所有重要数据。
4. 工具准备：准备正确的工具可以事半功倍,并避免损坏螺丝和外壳。

第一步：准备工作与工具

您将需要以下工具：

• 精密十字螺丝刀 (PH #00)：用于拆卸大部分螺丝。
• 塑料撬棒/卡片：用于撬开外壳和分离卡扣,避免划伤外壳。
• 撬片/塑料薄片：用于分离屏幕边框和键盘面。
• 防静电手环 (推荐)：防止静电损坏。
• 螺丝盒：用于分类存放不同长度和规格的螺丝,防止混淆。

第二步：详细拆机图文步骤

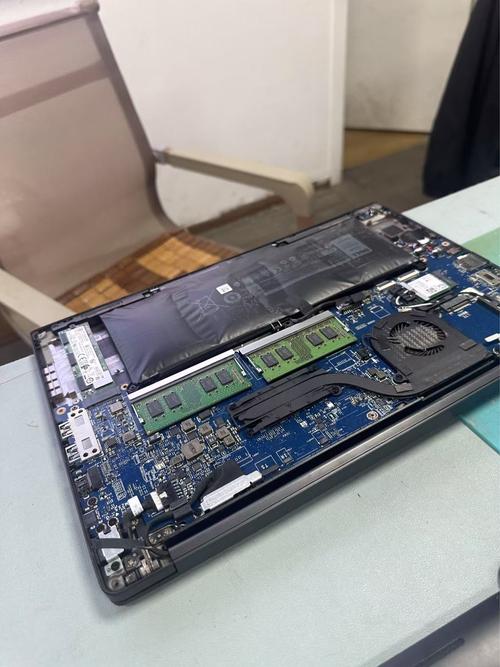

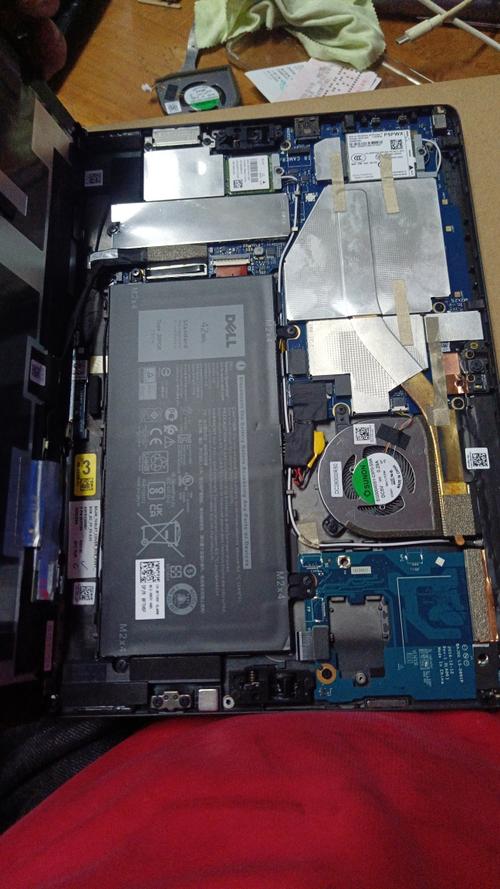

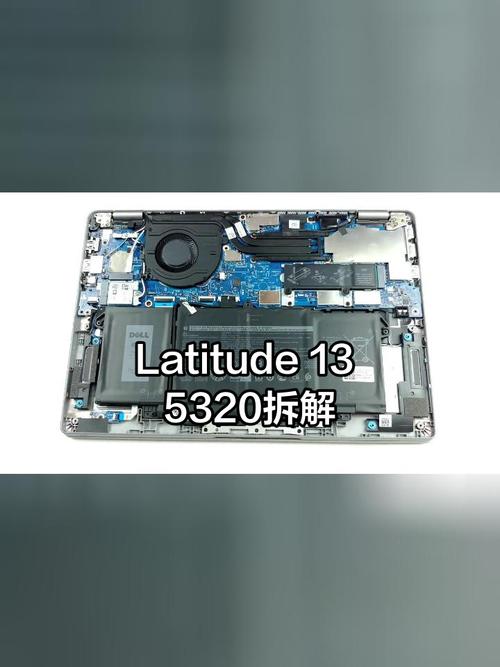

步骤 1：移除底部后盖

1. 将笔记本翻转至背面， 使用十字螺丝刀卸下所有螺丝。注意：Latitude 5320 的底部螺丝长度不同，有些较长，有些较短，甚至有隐藏在脚垫下的螺丝,请务必将它们分开放置。
2. 使用塑料撬棒，从边缘缝隙轻轻撬动后盖，沿着边缘慢慢滑动,直到所有卡扣都分离。
3. 小心地将后盖取下。

步骤 2：断开电池连接 (至关重要！)

在操作任何内部部件之前，必须首先断开主电池的连接,以防止短路。

1. 找到电池排线（通常是一个白色的塑料插头）。
2. 轻轻捏住插头的卡扣，然后垂直向上拔出，不要直接拉扯排线。

步骤 3：移除内存和 Wi-Fi 模块

1. 内存条：用两手指按住内存条两端的金属卡扣，内存条会自动弹起一个角度，以约 45 度角斜向上拔出内存条。
2. Wi-Fi 模块：拧下固定 Wi-Fi 天线支架和模块本身的小螺丝，将 Wi-Fi 模块以约 30-45 度角拔出插槽。

步骤 4：移除键盘和掌托

这是拆机中最关键也最容易出错的步骤之一。

1. 拧下螺丝：移除键盘固定条上的所有螺丝,通常在键盘上方和掌托附近有几颗隐藏的螺丝。
2. 断开键盘排线：使用撬片小心地撬开键盘排线的锁扣（通常是 Z 字形或卡扣式）,然后轻轻抽出排线。
3. 分离键盘：从上到下，用塑料撬棒小心地将键盘与掌托分离，键盘下方有许多非常脆弱的塑料卡扣,动作一定要轻柔。
4. 断开触控板排线：分离键盘后，你会看到触控板的排线，同样,撬开其锁扣并拔出排线。
5. 移除键盘总成：整个键盘和掌托总成就可以被完整地取出来了。

步骤 5：断开屏幕排线和摄像头

1. 屏幕排线：沿着转轴处找到连接屏幕的排线，它通常被一个黑色胶带或金属固定片固定，取下固定片，然后撬开排线的锁扣,小心拔出。
2. 摄像头排线：同样，找到摄像头连接线,撬开锁扣并拔出。

步骤 6：移除屏幕

1. 拧下固定屏幕边框和后盖的螺丝（通常在屏幕的四个角）。
2. 用塑料撬棒小心地沿着屏幕边框滑动,分离卡扣。
3. 小心地将屏幕总成从机身上取下。注意：屏幕转轴仍然连接着主板，所以不要完全拉扯,只需将其移开到足够操作主板的位置即可。

步骤 7：移除主板和散热系统

1. 断开所有连接：在移除主板前，确保已断开所有内部连接，包括扬声器、电源按钮等。
2. 拧下主板螺丝：拧下固定主板的全部螺丝。
3. 移除主板：轻轻地将主板从一侧（通常是靠近电池的一侧）滑出。
4. 移除散热风扇和散热铜管：拧下固定散热模组的螺丝,然后将其从主板上取下。

总结与建议

• 记录过程：在拆机过程中，可以用手机拍照记录每一步，特别是排线和螺丝的位置,方便回装。
• 耐心细致：遇到卡住的地方不要强行用力,仔细观察是否有遗漏的螺丝或未断开的排线。
• 清洁与更换：您可以清洁风扇和散热鳍片上的灰尘，或者更换如固态硬盘、内存、电池、风扇等部件。

希望这份详细的图文指南能帮助您成功完成 Dell Latitude 13 (以 5320 为例) 的拆机工作！
